Beschreibung
OPTIMUM Leit- und Zugspindel-Drehmaschine OPTIturn TU 3008VB
mit Längs- und Planvorschub und elektronisch regelbarer Drehzahl.
- Präzise Verarbeitung

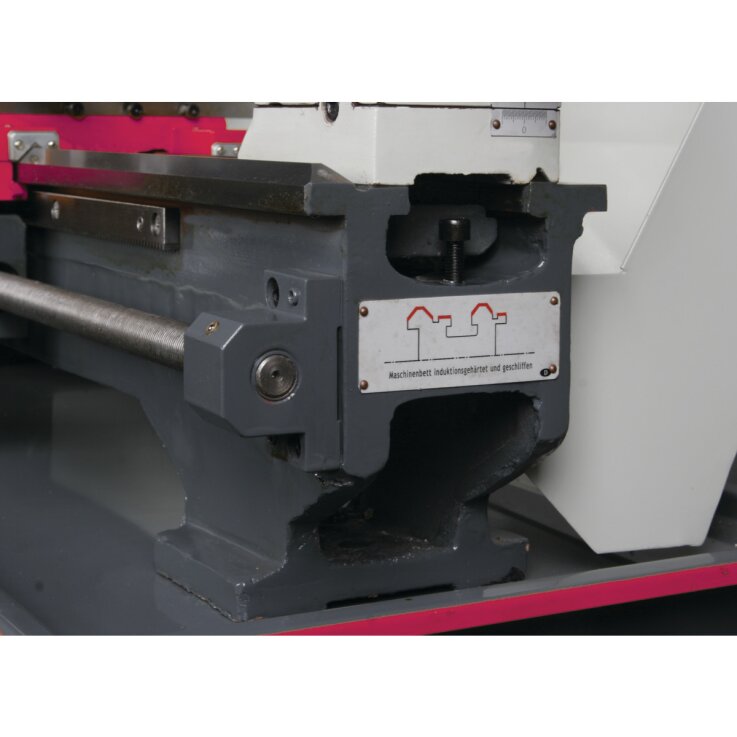

- Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
- Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
- Vierfach-Stahlhalter
- Alle Führungen durch Keilleisten nachstellbar
- Rechts-/Linkslauf im Bedienfeld schaltbar
- Gehärtete Hauptspindel in nachstellbaren, präzisen Kegelrollenlagern gelagert
- Reitstock zum Kegeldrehen ± 5 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
- Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
- Wechselräder-Satz im Standardlieferumfang zum Gewindeschneiden
- Not-Halt-Schlagschalter

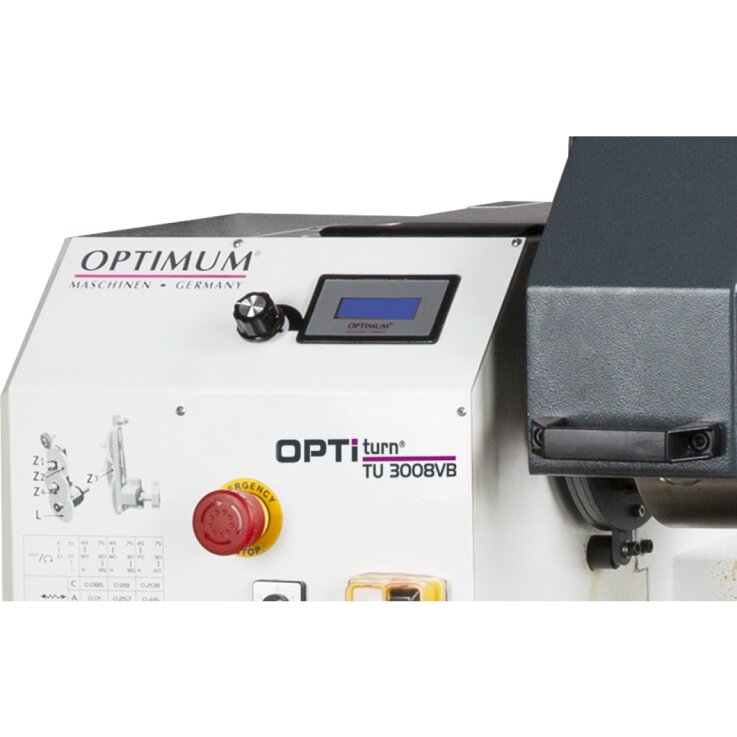

- Drehzahlwechsel leicht einstellbar über Potentiometer
- Digitale Drehzahlanzeige
- EMV-Filterklasse C1
TECHNISCHE DATEN
Abmessungen und Gewichte
- Länge (Produkt) ca.: 1525 mm
- Breite/Tiefe (Produkt) ca.: 705 mm
- Höhe (Produkt) ca.: 575 mm
- Gewicht (Netto) ca.: 243 kg
Arbeitsbereiche
- Spitzenhöhe: 158 mm
- Spitzenweite: 800 mm
- Umlaufdurchmesser über Maschinenbett: 310 mm
- Umlaufdurchmesser über Planschlitten: 190 mm
- Bettbreite: 180 mm
Drehzahlbereich
- Anzahl der Drehzahlbereiche: 2
- Steuerung der Drehzahlregelung: elektronisch regelbar
- Drehzahlbereich: 75 – 2500 min¯¹
Elektrische Daten
- Leistung Antriebsmotor: 1,5 kW
- Anschlussspannung: 230 V
- Netzfrequenz: 50 Hz
Spindel
- Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 4
- Spindelbohrung/Stangendurchlass Durchmesser: 38 mm
- Spindelkonus: MK 5
- Stahlhalter Aufnahmehöhe max.: 18 mm
Reitstock
- Reitstockaufnahme: MK 3
- Reitstock Pinolenhub: 70 mm
- Reitstock Pinolendurchmesser: 38 mm
Steigungen
- Steigung Metrisch: 0,2 – 3,5 mm/U
- Anzahl der Steigungen Metrisch: 18
- Steigung Zoll: 56 – 8 Gg/1"
- Anzahl der Steigungen Zol: l21
Verfahrweg
- Verfahrweg Oberschlitten: 65 mm
- Verfahrweg Planschlitten: 150 mm
- Verfahrweg Bettschlitten: 600 mm
Vorschub
- Vorschubbereich längs: 0,085 – 0,832 mm/U
- Anzahl der Vorschübe längs: 9
- Vorschubbereich plan: 0,01 – 0,1 mm/U
- Anzahl der Vorschübe plan: 9
Lieferumfang
- Dreibacken-Drehfutter Ø 160 mm, zentrisch spannend
- Feste Zentrierspitze MK 3 und MK 5
- Vierfach-Stahlhalter 25 mm
- Spritzwand
- Spänewanne
- Wechselzahnräder-Satz
- Bedienwerkzeug
Hersteller: | Optimum |
Kategorie: | Alle Kategorien |
Artikelnummer: | TWD-1000030203 |
GTIN: | 4030635044717 |
Netzfrequenz: | 50 Hz |
Anschlussspannung: | 230 V |
Hersteller: | Optimum |
Steuerung: | elektronisch regelbar |
Anzahl der Drehzahlbereiche: | 2 |
Metallbearbeitungsmaschinen: | Drehmaschine |
Drehzahlbereich: | 75 – 2500min¯¹ |
Artikelgewicht: | 243,00 kg |
Abmessungen ( Länge × Breite × Höhe ): | 154,00 × 71,00 × 60,00 cm |
