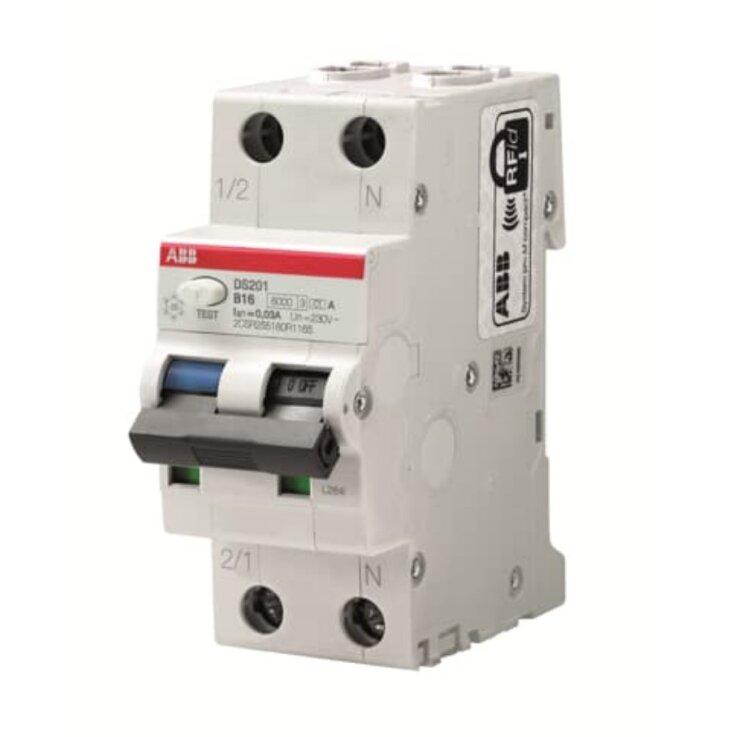

ABB FI LS Schalter 2CSR255180R1134 Typ DS201 C13 A30

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤ 30 mA) und Brandschutz (mit IΔn ≤ 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).

Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz.

Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA.

RCBO DS201 A Typ A ist 1-polig geschützt (LS), 2-polig schaltend.

Technische Daten

• Normen:IEC/EN 61009-1, IEC/EN 61009-2-1
• Auslösecharakteristik:C
• Fehlerstromart:Typ A
• Bemessungsspannung (Ur):230 V
• Bemessungsbetriebsspannung:230 / 240 V AC
• Bemessungsisolationsspannung (Ui):500 V
• Bemessungsisolationsspannung Ui (Ut):170 ... 264 V
• Isolationsprüfspannung:2 kV
• Primäre Bemessungs-Impulsfestigkeitsspannung:4 kV
• Eingangsspannungsart:AC
• Bemessungsstrom (In):13 A
• Bemessungsfehlerstrom:30 mA
• Bemessungsschaltvermögen (Icn):6 kA
• Bemessungs-Grenzkurzschlussausschaltvermögen (Icu):10 kA
• Bemessungsrestbruchkapazität (IΔm):EN 61009-1 6000 A
• IEC 61009-1 6000 A
• Bedingter Bemessungskurzschlussstrom (Inc):10 kA
• Bemessungs-Betriebskurzschlussausschaltvermögen (Ics):7.5 kA
• Fehlerstromform:A
• Frequenz (f):50/60 Hz
• Bemessungsfrequenz (f):50/60 Hz
• Verlustleistung:2.5 W
• Einspeisung:Beliebig
• Schaltstellungsanzeige:Rot AN / Grün AUS
• Energiebegrenzungsklasse:3
• Elektrische Standfestigkeit:10000 Zyklen
• Mechanische Standfestigkeit (Nendu):20000 Zyklen
• Anzahl Pole:2
• Anzahl geschützter Pole:1
• Anzahl Modulabstände pro DIN-Schiene:2
• Fehleranzeige:blaue Markierung auf Schalthebel
• Betriebskennlinie:unverzögert
• Überspannungskategorie:III
• Position des N-Leiters:Rechts
• Anzugsdrehmoment:2.8 N·m
• Zubehörtyp:Hilfskontakt
• Signalkontakt/Hilfskontakt
• Arbeitsstromauslöser
• Hilfsschalter für Montage an der Unterseite
• Unterspannungsauslöser
• Überspannungsauslöser
• Motorantrieb
• Bedienteilausführung:Schalthebel - Isolierstoffgruppe II, schwarz RAL 9005, plombierbar in den Stellungen ON (EIN) / OFF (AUS)
• Gehäusetyp:Isolierstoffgruppe I - II, RAL 7035
• Montageart:auf DIN-Schiene EN 60715 (35 mm) mit Montageclip
• Auslösertyp:C
• Typ Schraubklemme:störungssicherer, doppelgerichteter Zylinderlift-Anschluss
• Einbaulage:beliebig
• Zubehör anbaubar:Ja
• Anzahl Batterien:0
• Kabelgröße:25 mm²
• Anschlussmöglichkeit:Sammelschiene 10 ... 10 mm²
• Mehrdrähtig 0.75 ... 25 mm²
• flexibel mit Aderendhülse 0.75 ... 16 mm²
• flexibel 0.75 ... 16 mm²
• Abisolierlänge:12 mm
• Anschlussart:Schraubklemme
• Umwelt
• Umgebungstemperatur:-25...55 °C
• Umgebungstemperatur:(Betrieb) -25...55 °C
• Referenztemperatur für die Auslösecharakteristik:30 °C
• Schutzart:Anschlussklemmen IP20
• Gehäuse IP40
• Verschmutzungsgrad:2
• Klimafestigkeit:28 cycles
• with 55 °C / 90-96 %
• and 25 °C / 95-100 %
• Schwingungsfestigkeit nach IEC 60068-2-6:0,1 mm oder 1g, 20 Zyklen 5 … 150 … 5 Hz
• Schockfestigkeit nach IEC 60068-2-27:25g / 2 shocks / 13 ms
• Umweltinformationen:2CSC422002K2701
• Technische Daten UL/CSA
• Kurzschlussfestigkeit:0.03 A
• Abmessungen
• Breite in Teilungseinheiten:2
• Breite des Produkts:0.035 m
• Höhe des Produkts:0.085 m
• Tiefe des Produkts:0.069 m
• Nettogewicht:0.200 kg
• Einbautiefe (t2):69 mm
• Verpackungsinformationen
• Menge Verpackungseinheit 1:Karton 1 Stück
• Breite Verpackungseinheit 1:40 mm
• Höhe Verpackungseinheit 1:106 mm
• Länge Verpackungseinheit 1:80 mm
• Bruttogewicht Verpackungseinheit 1:225 g
• EAN Verpackungseinheit 1:8012542737018
• Menge Verpackungseinheit 2:Karton 5 Stück
• Breite Verpackungseinheit 2:200 mm
• Höhe Verpackungseinheit 2:106 mm
• Länge Verpackungseinheit 2:80 mm
• Bruttogewicht Verpackungseinheit 2:1125 g
• EAN Verpackungseinheit 2:8012542561712
• Bestelldaten
• Mindestbestellmenge:1 Stück
• Zolltarifnummer:85363010
• E-Nummer (Schweden):2100425
• Herkunftsland:Italien (IT)
• Zertifikate und Deklarationen
• ABS Zertifikat:9AKK107991A2823
• CB Zertifikat:9AKK107492A6060
• CCC Zertifikat:9AKK107492A6067
• Konformitätserklärung - CE:9AKK106713A5588
• DNV GL Zertifikat:9AKK107680A3457
• 9AKK107680A3456
• EAC Zertifikat:9AKK107492A6071
• 9AKK107991A7755
• Umweltinformationen:2CSC422002K2701
• GOST Zertifikat:9AKK107992A1640
• Betriebs- und Montageanleitung:9AKK107492A6006
• KEMA Zertifikat:9AKK107492A6076
• ÖVE Zertifikat:9AKK107492A6085
• RMRS Zertifikat:9AKK107680A3454
• 9AKK107680A3455
• RoHS Information:2CSC422002K2701
• SEV Zertifikat:9AKK107680A1558
• 9AKK107680A1560
• VDE Zertifikat:9AKK107492A6092
• Beliebte Downloads
• Datenblatt, technische Information:2CDC421005D0101
• Betriebs- und Montageanleitung:9AKK107492A6006
• EPLAN Makro:9AKK107680A0597
• Klassifizierungen
• ETIM 7:EC000905 - Kombination FI-Schalter/Leitungsschutzschalter
• ETIM 8:EC000905 - Kombination FI-Schalter/Leitungsschutzschalter
• EPLAN Katalogbaum:Elektrotechnik / Schutzeinrichtungen / Fehlerstrom-Schutzschalter
• WEEE Kategorie:5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte)
• WEEE B2C / B2B:B2C
• CN8:85363010
• Kennbuchstabe (elektrische Betriebsmittel):F
