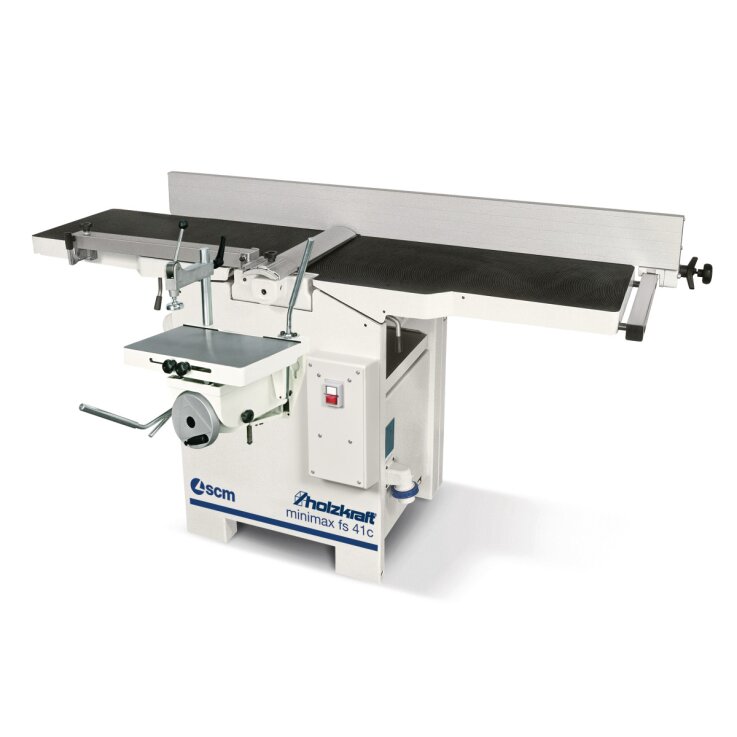

HOLZKRAFT Abricht-Dickenhobel minimax fs 41c TERSA

HOLZKRAFT Abricht-Dickenhobel minimax fs 41c TERSA

Mit TERSA-Hobelmesser-Schnellwechselsystem.

• Mit TERSA Messerwelle für sekundenschnelles Hobelmesserwechseln
• TERSA-Hobelmessersystem ermöglicht besonders geräuscharmen Lauf
• Schräg verzahnte Stahleinzugswalze für konstanten und gleichmäßigen Holzeinzug
• Die besonders langen Abrichttische aus einem Stück ermöglichen leichtes Abrichten der Werkstücke
• Großer Abrichtanschlag kann beim Öffnen der Abrichttische in seiner Position bleiben

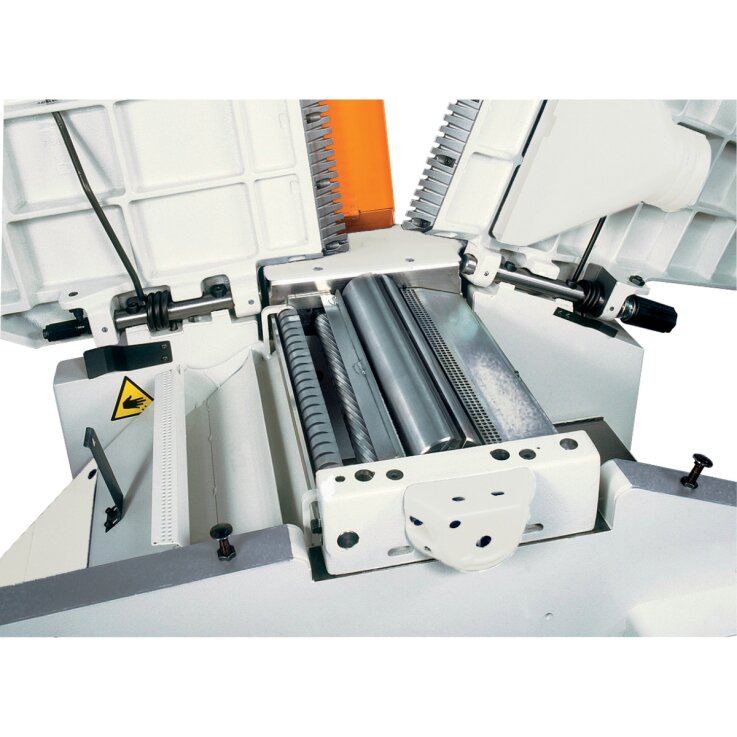

• Nach hinten öffnende Abrichttische

Ausstattungsdetails

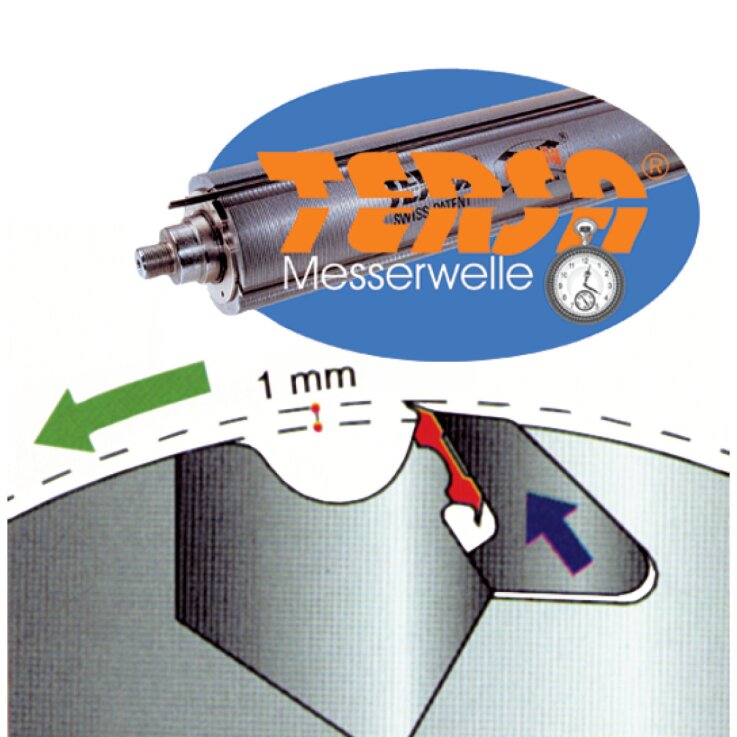

TERSA-Hobelmesserwelle

• Kein Einstellen und Schrauben mehr
• Hobelmesserwechsel in Sekunden
• Selbstarretierend
• Besonders geräuscharm
• Perfektes Hobelergebnis

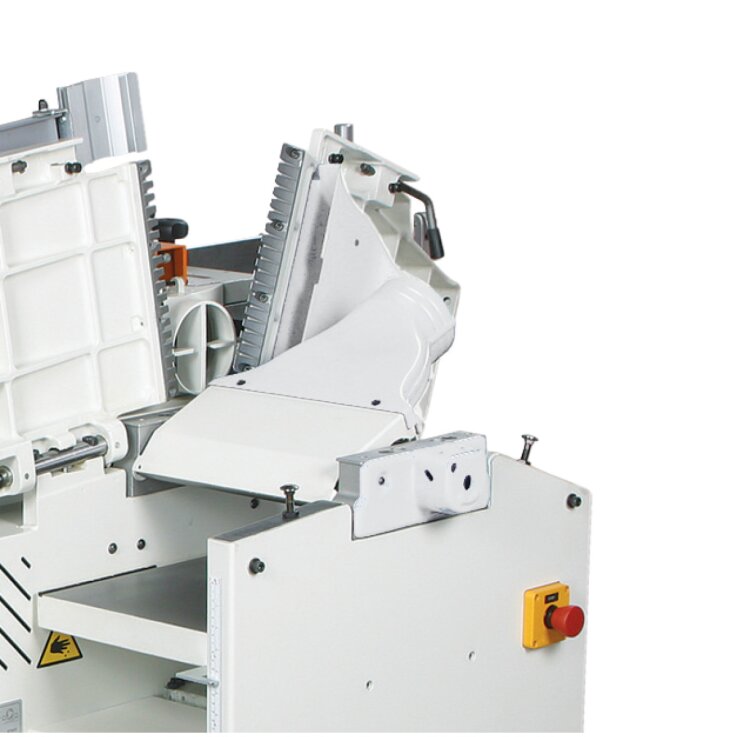

Absaugschlauch-Anschluss

• Die Absaugstutzen der Abrichte und Dicke zeigen in die selbe Richtung.
• Der Schlauchanschluss erfolgt von nur einer Seite aus.
• Es wird kein Schlauch benötigt, der um die Maschine herumreicht.

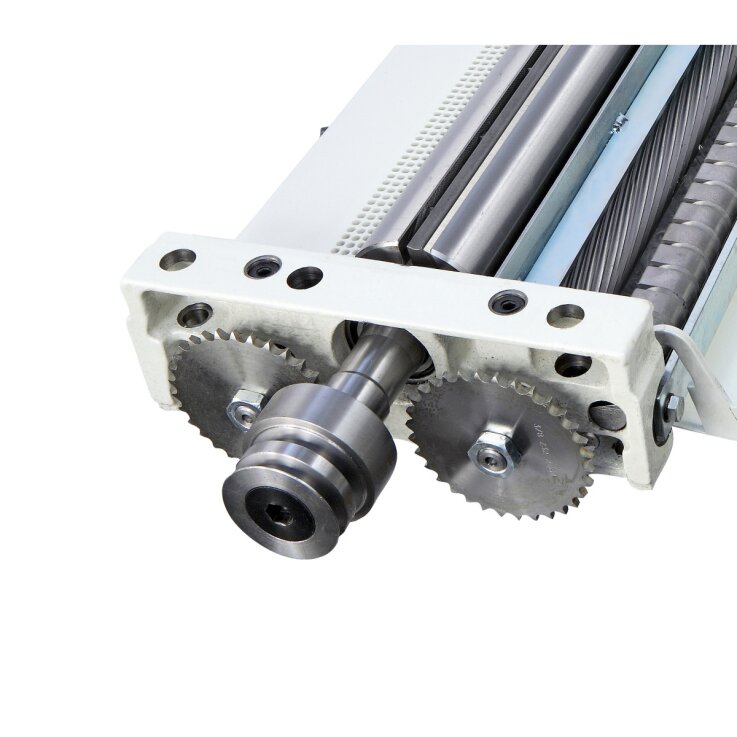

Antrieb

• Stabil ausgelegter Kettenantrieb
• Antriebsräder aus Stahl
• Massiver Graugusslagerbock

Hobelwerk

• Massive Rückschlagsicherungen verhindern den Rückschlag von Werkstücken
• TERSA-Hobelmesserwelle mit drei Messern sorgt für ein optimales Hobelbild

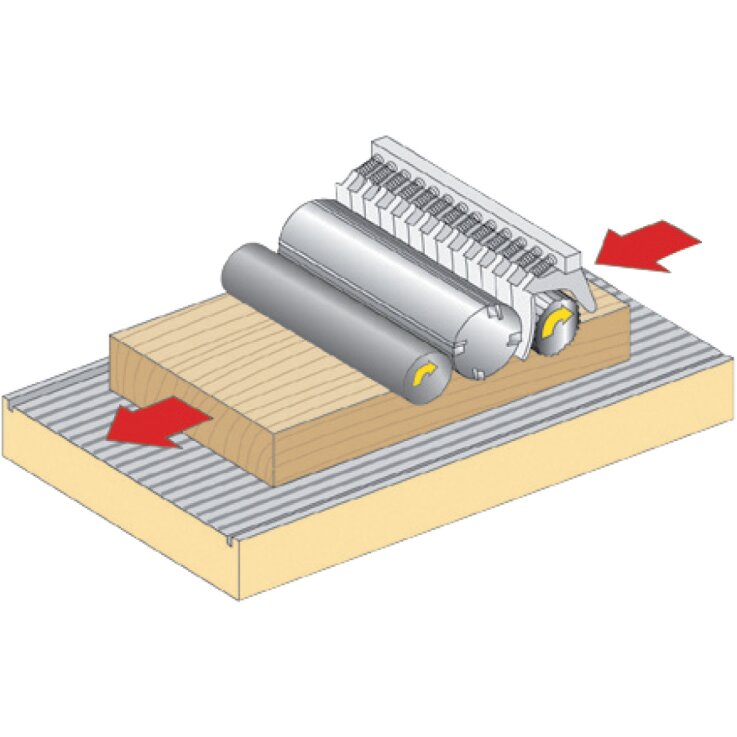

Der Materialeinzug

• Schrägverzahnte Stahleinzugswalzen für einen konstanten und gleichmäßigen Materialeinzug ohne Abdrücke
• Mehrere Zähne greifen gleichzeitig für kraftvollen Vorschub
• Verschleißfrei im Gegensatz zu Gummieinzugswalzen

TECHNISCHE DATEN

Abmessungen und Gewichte

• Länge (Produkt) ca.: 2015 mm
• Breite/Tiefe (Produkt) ca.: 990 mm
• Gewicht (Netto) ca.: 330 kg

Abrichte

• Gesamtlänge der Tische: 1800 mm
• Arbeitshöhe: 900 mm
• Spanabnahme max. Abrichte: 4 mm

Anschluss Absaugung

• Absaugstutzendurchmesser Dicke: 2 x 120 mm

Aufstellinformationen

• Platzbedarf Länge: 2015 mm
• Platzbedarf Breite/Tiefe: 1460 mm
• Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
• Maschinenkörper Länge: 659 mm
• Maschinenkörper Breite/Tiefe: 596 mm
• Arbeitsbereich Länge: 1000 mm
• Arbeitsbereich Breite/Tiefe: 3500 mm
• Erläuterung zu Arbeitsbereich: Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.

Dicke

• Dickentisch Länge: 605 mm
• Dickentisch Breite: 420 mm
• Arbeitshöhe Dicke min.: 3 mm
• Arbeitshöhe Dicke max.: 230 mm
• Spanabnahme max. Dicke: 4 mm

Elektrische Daten

• Leistung Antriebsmotor: 5 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Hobelmesserwelle

• Hobelwellentyp: TERSA
• Hobelwellendurchmesser: 72 mm
• Anzahl Hobelmesser: 3 St.
• Hobelwellendrehzahl: 5200 min¯¹
• Hobelbreite max.: 410 mm

Vorschub

• Vorschubgeschwindigkeit: 7 m/min

Lieferumfang

• TERSA - Hobelmesserwelle
• eloxierter Aluminium - Abrichtanschlag
