HOLZKRAFT Formatkreissäge minimax sc 3c 26

HOLZKRAFT Formatkreissäge minimax sc 3c 26

Ultrakompakte Bauweise mit schwenkbarem Sägeblatt und Format-Schiebeschlitten aus eloxiertem Aluminium.

• Schnittebene direkt am Sägeblatt
• Schwere Stahl-Graugusskonstruktion
• Leichtgängiger und präziser Formatschiebeschlitten aus eloxiertem Aluminium mit bewährtem und dauerhaft leichtgängigem Kugelkontaktsystem auf gehärteten, 10 Jahre Garantie auf Verschleiß der Führungsbahnen
• Großflächiger Besäumrahmen auf Teleskoparm geführt und längsverschiebbar
• Winkelverstellbarer Aluminium-Teleskopanschlag mit Profi-Anschlagklappen
• Parallelanschlag mit Schnellspannung und Feineinstellung
• Das großdimensionierte Sägeaggregat aus Grauguss ist doppelt am Gusstisch befestigt und ist ein Garant für Stabilität, Präzision, Laufruhe und lange Lebensdauer
• Maximale Schnitthöhe wird auch bei eingebauter Vorritzeinrichtung erreicht
• Made in Italy

TECHNISCHE DATEN

Abmessungen und Gewichte

• Gewicht (Netto) ca.: 385 kg

Anschluss Absaugung

• Absaugstutzendurchmesser: 120 mm
• Absaugstutzendurchmesser Sägeblattschutz: 60 mm

Aufstellinformationen

• Transportbreite: 900 mm
• Maschinenkörper Länge: 1388 mm
• Maschinenkörper Breite/Tiefe: 689 mm
• Platzbedarf Länge: 5845 mm
• Platzbedarf Breite/Tiefe: 3830 mm
• Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen
• Arbeitsbereich Länge: 1000 mm
• Arbeitsbereich Breite/Tiefe: 2000 mm
• Erläuterung Arbeitsbereich: Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.

Elektrische Daten

• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz
• Leistung Antriebsmotor: 5,0 kW
• Nennbetriebsart Antriebsmotor: S6
• Einschaltdauer Antriebsmotor: 40 %

Schiebeschlitten und Tisch

• Formatschiebeschlittenlänge: 2600 mm
• Formatschiebeschlittenbreite: 270 mm
• Formatschiebeschlittenhöhe: 124 mm
• Tischlänge: 840 mm
• Tischbreite: 560 mm
• Tischhöhe: 900 mm

Kreissägeeinheit

• Schnittbreite mit Parallelanschlag: 900 mm
• Max. Ablängbreite links vom Sägeblatt: 2310 mm
• Besäumlänge: 2600 mm
• Sägeblattneigung: 90 – 45°
• Max. Schnitthöhe 90°: 100 mm
• Max. Schnitthöhe 45°: 78 mm
• Durchmesser Sägeblatt: 315 mm
• Erläuterung Durmesser Sägeblatt: Unabhängig vom Vorritzer
• Drehzahl Sägeblatt: 4000 min¯¹

Ausstattung

• Eloxierter Aluminium-Formatschiebeschlitten ✔
• Griff für Schiebeschlitten ✔
• Besäumrahmen: mit winkelverstellbarem Aluminium-Teleskopanschlag mit zwei Profiklappanschläge
• Säge-Parallelanschlag: mit Rundstangenführung und Feineinstellung
• Besäumschuh ✔

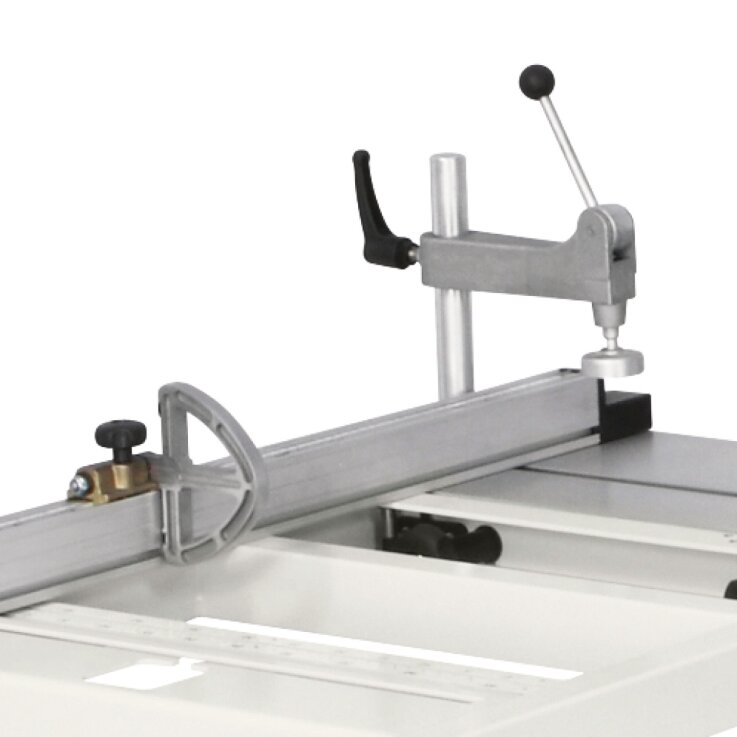

• Exzenterspanner ✔
• Tischverbreiterung ✔
• Tischverlängerung ✔

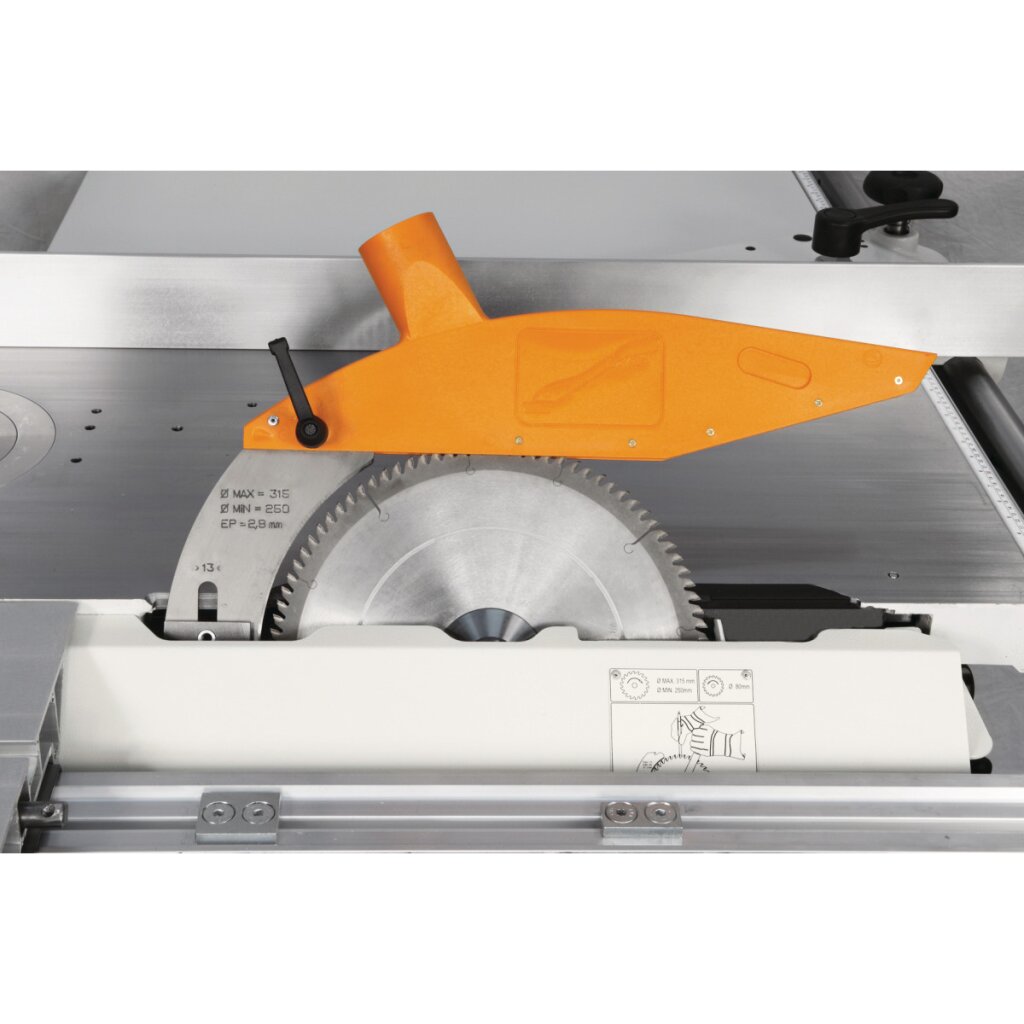

• Sägeblattschutzhaube ✔
• Höhenverstellung und Schwenkung des Sägeaggregats: manuell
