HOLZKRAFT Mehrfachkombination minimax c 30g TERSA

HOLZKRAFT Mehrfachkombination minimax c 30g TERSA

Kompakt und Universal. Mit Alu-Formatschiebeschlitten und TERSA-Welle für den anspruchsvollen Heimwerker.

• Zum Sägen, Fräsen, Abrichthobeln, Dickenhobeln und optional Langlochbohren
• Die Arbeitstische aus stark verripptem Grauguss und das Untergestell aus geschweißtem Stahl garantieren Verwindungssteifigkeit und vibrationsfreies Arbeiten
• Einzigartig in dieser Leistungsklasse: leichtgängiger Alu-Formatschiebeschlitten, eloxiert, mit Kugelkontaktsystem
• Schwenkbares Sägeblatt von 90° - 45°
• Besäumrahmen mit Gradskala und Aluminium-Ablänganschlag für Winkelschnitte bei Platten und großen Werkstücken
• Antrieb der Aggregate über drei unabhängige Motoren
• Qualität Made in Italy

TECHNISCHE DATEN

Abmessungen und Gewichte

• Gewicht (Netto) ca.: 245 kg

Abrichte

• Abrichttisch Breite: 300 mm
• Abrichttisch Länge: 1200 mm
• Neigungswinkel Säge-/Abrichtanschlag: 90/45°
• Spanabnahme max. Abrichte: 3 mm

Anschluss Absaugung

• Absaugstutzendurchmesser: 4 x 120 mm
• Absaugstutzendurchmesser Sägeblattschutz: 60 mm

Aufstellinformationen

• Platzbedarf Länge: 2460 mm
• Platzbedarf Breite/Tiefe: 2155 mm
• Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.

Dicke

• Dickentisch Länge: 450 mm
• Dickentisch Breite: 300 mm
• Arbeitshöhe Dicke min.: 3 mm
• Arbeitshöhe Dicke max.: 200 mm
• Spanabnahme max. Dicke: 3 mm

Elektrische Daten

• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz
• Nennbetriebsart Antriebsmotor: S6
• Einschaltdauer Antriebsmotor: 40 %
• Leistung Antriebsmotor: 3 x 1,8 kW

Schiebeschlitten und Tisch

• Formatschiebeschlittenlänge: 1140 mm
• Formatschiebeschlittenbreite: 201 mm
• Formatschiebeschlittenhöhe: 70 mm
• Tischlänge: 1024 mm
• Tischbreite: 224 mm
• Tischhöhe: 900 mm

Frässpindel

• Spindelneigung: 0°
• Spindeldorndurchmesser: 30 mm
• Nutzlänge der Spindel: 75 mm
• Spindeldrehzahl(en): 5000 - 7500 min⁻¹

Fräswerkzeugdurchmesser max.

• Werkzeugdurchmesser max.: 160 mm
• Werkzeugdurchmesser max. absenkbar: 180 mm
• Werkzeugdurchmesser max. Zapfenfräsen: 275 mm

Hobelmesserwelle

• Hobelwellentyp: TERSA
• Hobelwellendurchmesser: 62 mm
• Anzahl Hobelmesser: 3 St

Kreissägeeinheit

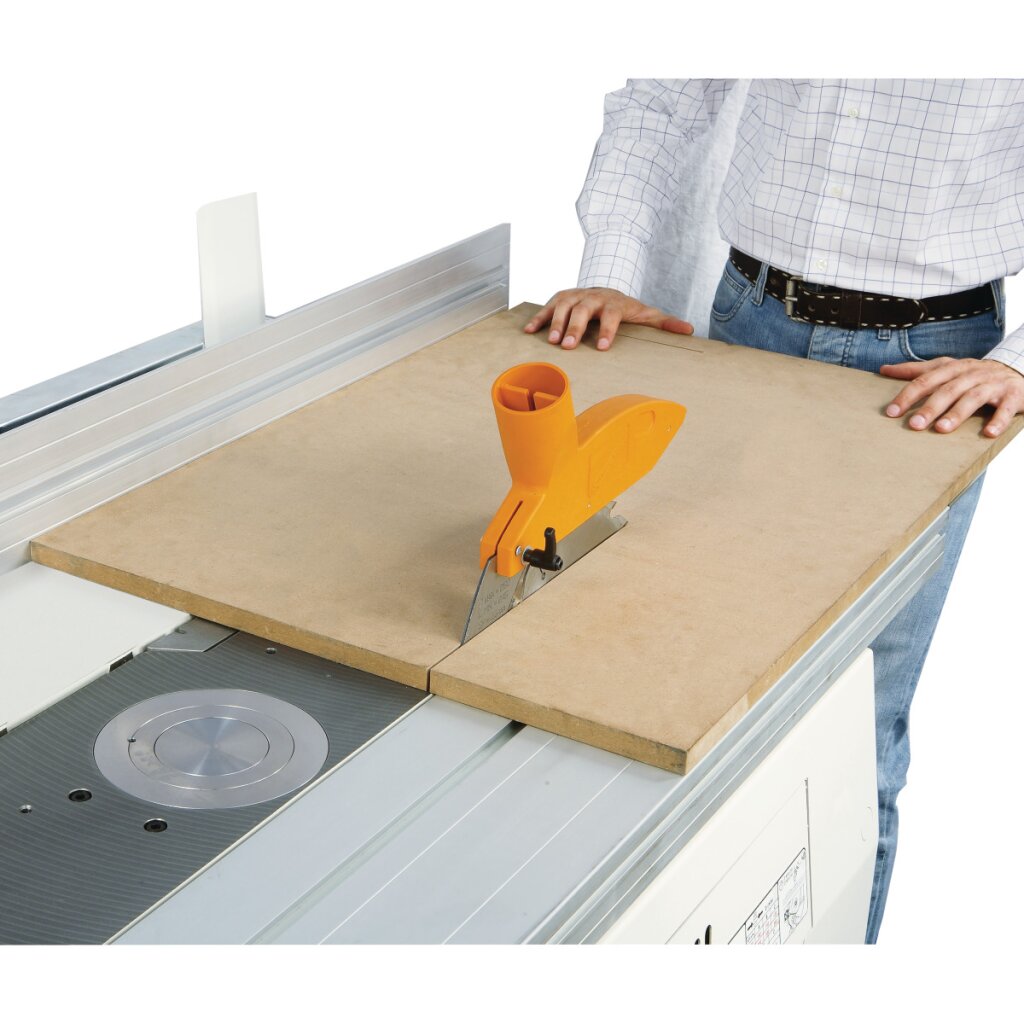

• Besäumlänge: 1200 mm
• Schnittbreite mit Parallelanschlag: 540 mm
• Max. Ablängbreite links vom Sägeblatt: 1200 mm

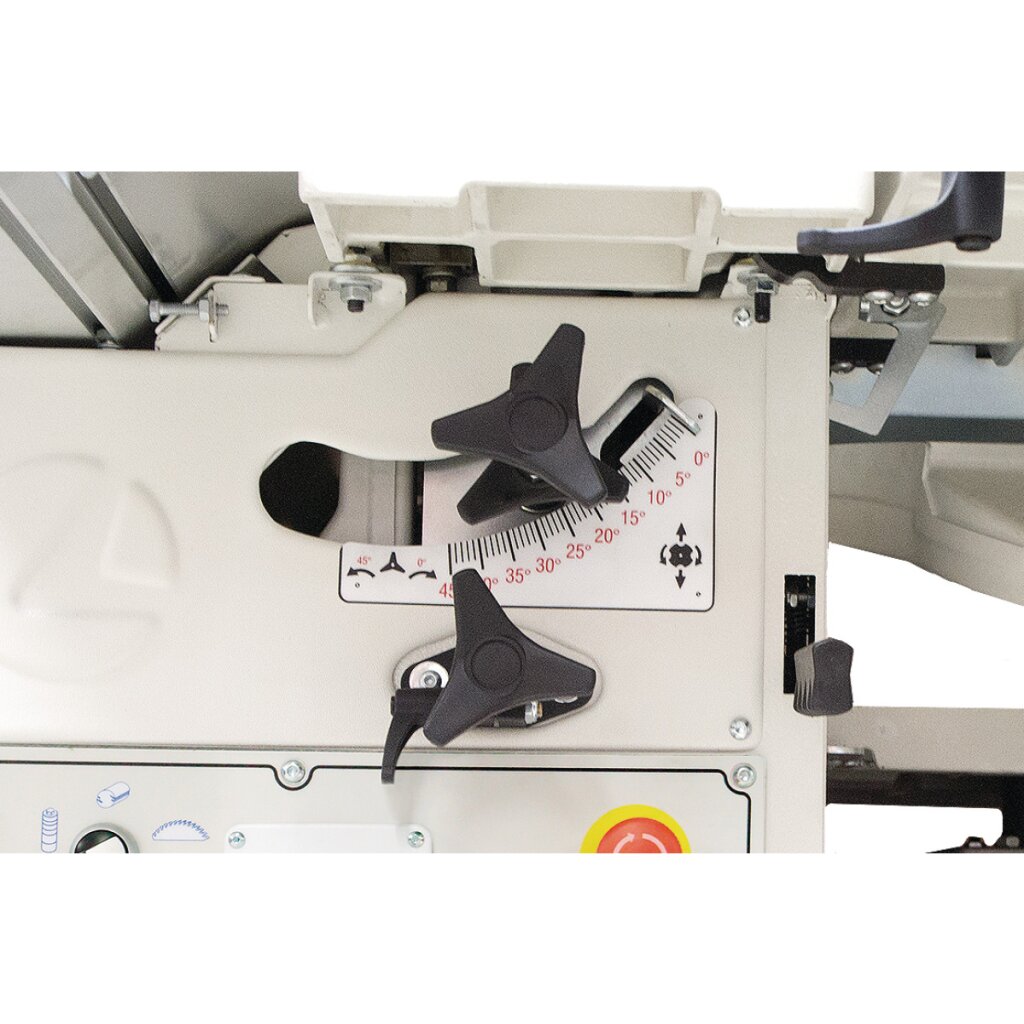

• Sägeblattneigung: 90 – 45°
• Max. Schnitthöhe bei 90°: 67 mm
• Max. Schnitthöhe bei 45°: 40 mm
• Max. Sägeblattüberstand 90°: 75 mm
• Max. Sägeblattüberstand 45°: 60 mm

Vorschub

• Vorschubgeschwindigkeit: 6 m/min

Ausstattung

• Schiebeschlitten: aus eloxiertem Aluminium
• Besäumrahmen: mit winkelverstellbarem Ablänganschlag mit einer Anschlagbacke
• Exzenterspanner✔

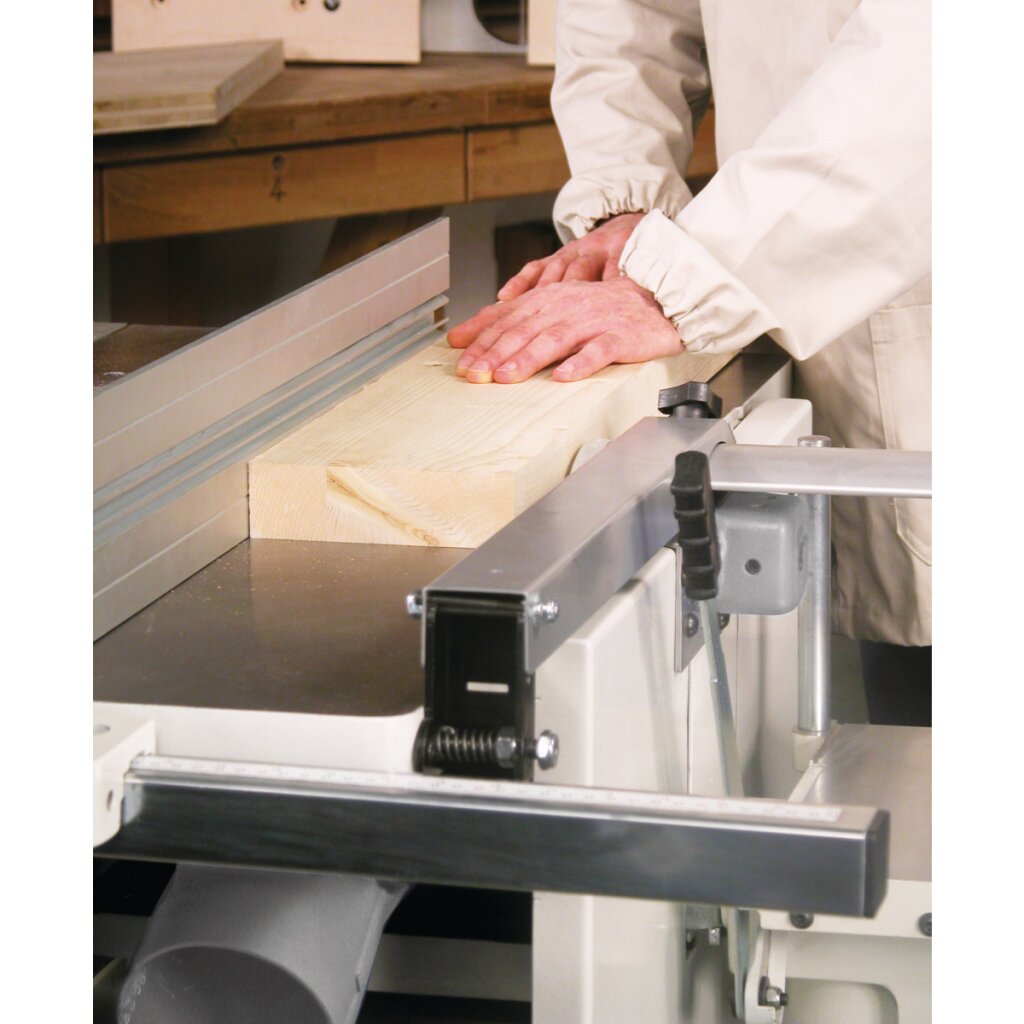

• Anschläge: Kombi Abricht-/Parallelanschlag

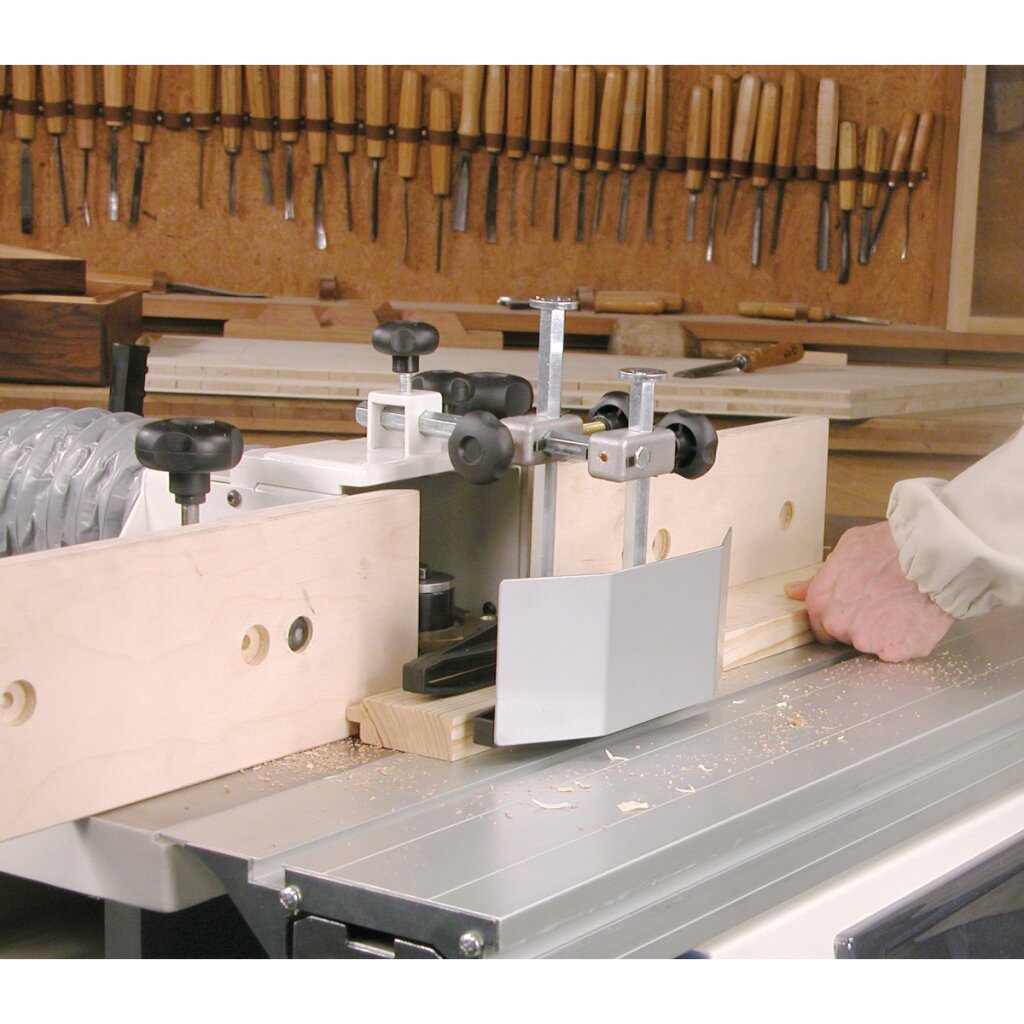

• Bogenfrässchutzhaube✔, mit Feineinstellung
• Höhenverstellung und Schwenkung des Sägeaggregats: manuell
• Höhenverstellung und Schwenkung des Fräsaggregats: manuell
