HOLZKRAFT Mehrfachkombination minimax cu 300c F 26 N TERSA
Präzise und zuverlässig in der Anwendung. Mit starrer Frässpindel, Alu-Formatschiebeschlitten und TERSA-Messerwelle.
- Stabile Stahl-Grauguss-Konstruktion
- Hochpräziser Formatschiebeschlitten aus eloxiertem Aluminium mit Laufweg 2250 mm
- Maximaler Sägeblatt-Durchmesser von 315 mm möglich, Sägeblatt bis 45° schwenkbar

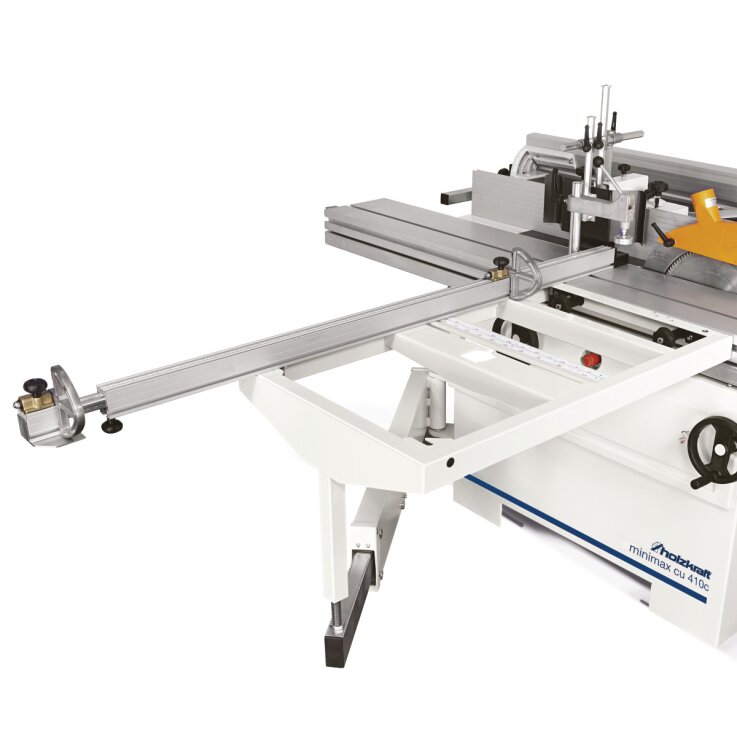

- Großer Besäumrahmen (960 x 600 mm) mit bis 2660 mm ausziehbarem Aluminium-Teleskopanschlag

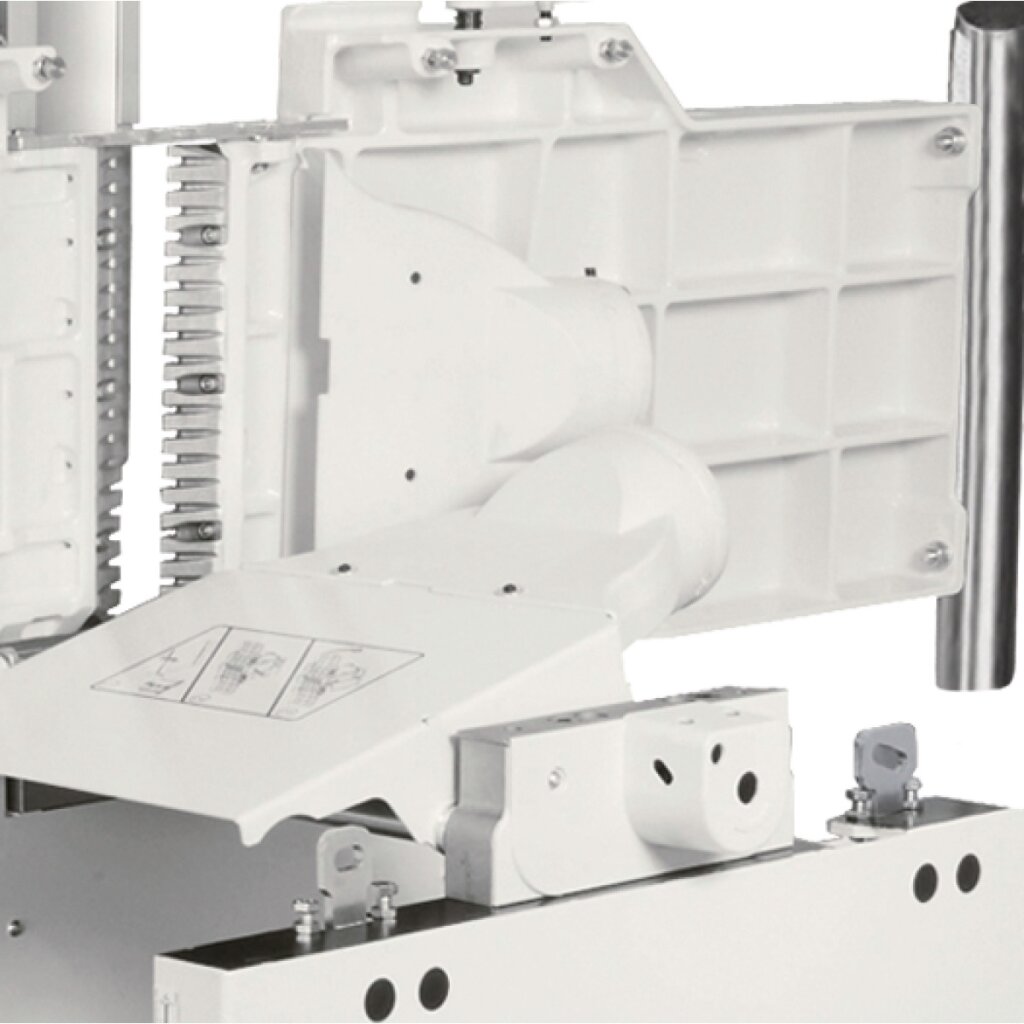

- Stark verrippte Abricht-Arbeitstische aus Grauguss, nachgeglüht und spannungsfrei für jahrzehntelange Stabilität und Planheit

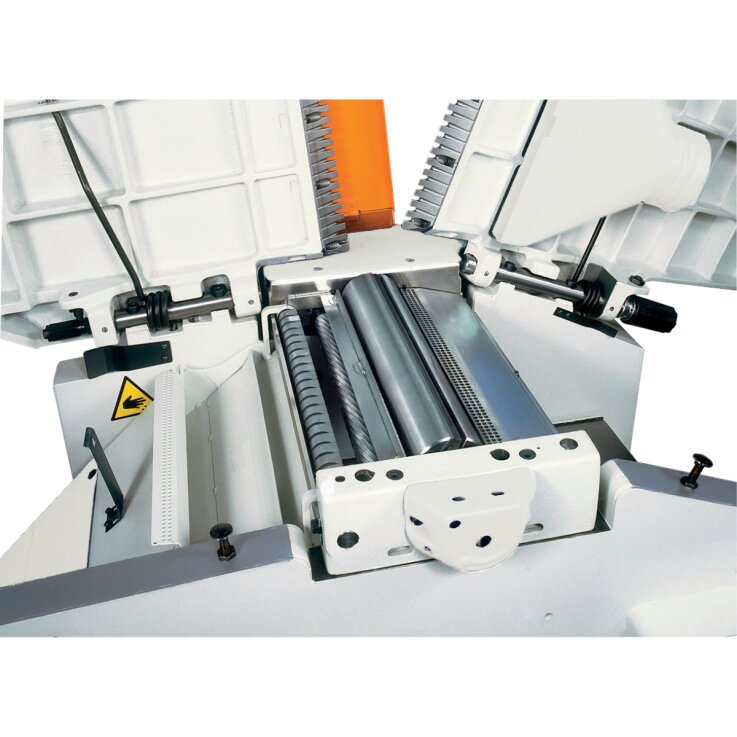

- Schrägverzahnte Stahleinzugswalze für gleichmäßigen Materialeinzug
TECHNISCHE DATEN
Abmessungen und Gewichte
- Gewicht (Netto) ca.: 525 kg
Abrichte
- Abrichttisch Breite: 300 mm
- Abrichttisch Länge: 1510 mm
- Spanabnahme max. Abrichte: 4 mm
Anschluss Absaugung
- Absaugstutzendurchmesser: 4 x 120 mm
- Absaugstutzendurchmesser Sägeblattschutz: 60 mm
Aufstellinformationen
- Platzbedarf Länge: 5793 mm
- Platzbedarf Breite/Tiefe: 4002 mm
- Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
- Arbeitsbereich Länge: 1600 mm
- Arbeitsbereich Breite/Tiefe: 1600 mm
- Erläuterung Arbeitsbereich: Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
Dicke
- Dickentisch Länge: 585 mm
- Dickentisch Breite: 300 mm
- Arbeitshöhe Dicke min.: 3mm
- Arbeitshöhe Dicke max.: 230 mm
- Spanabnahme max. Dicke: 4 mm
Elektrische Daten
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
- Nennbetriebsart Antriebsmotor: S6
- Einschaltdauer Antriebsmotor: 40 %

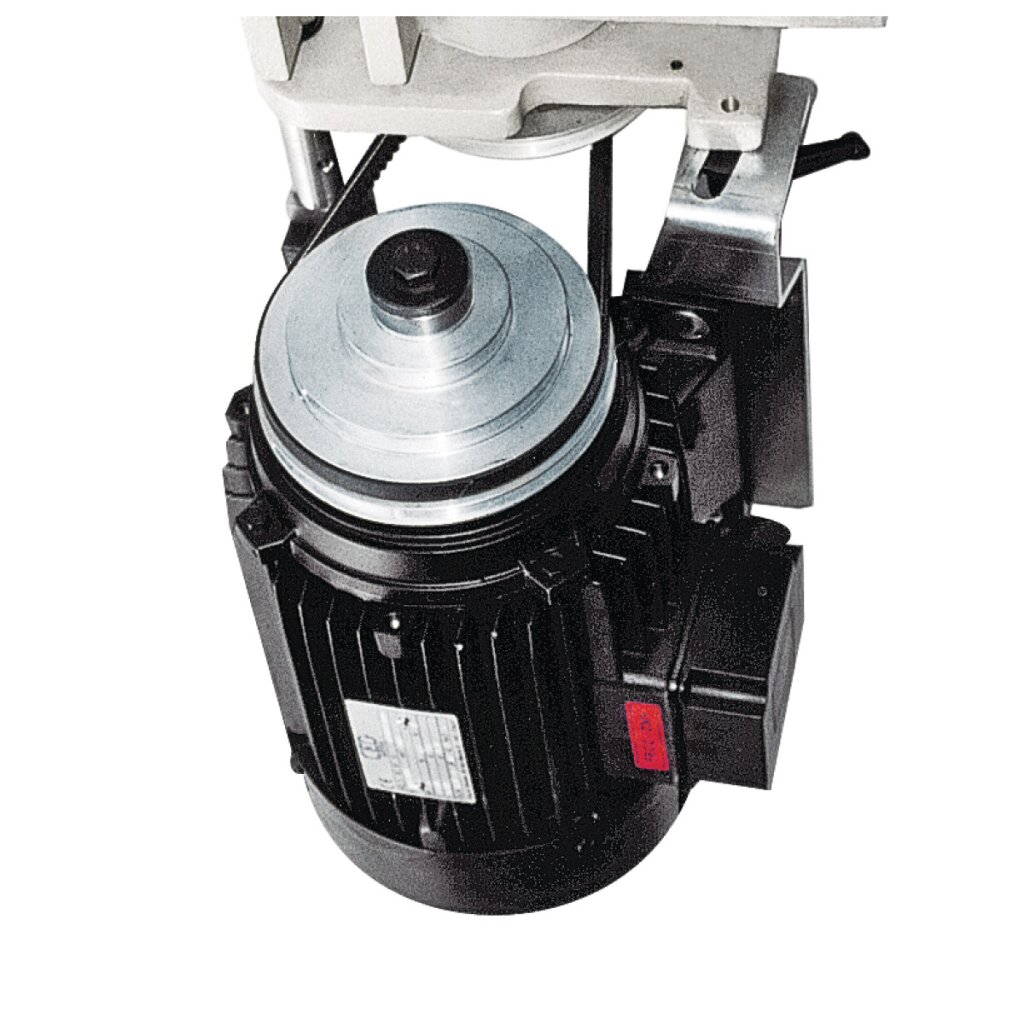

- Leistung Antriebsmotor: 3 x 5,0 kW
Schiebeschlitten und Tisch
- Formatschiebeschlittenlänge: 2660 mm
- Formatschiebeschlittenbreite: 270 mm
- Formatschiebeschlittenhöhe: 124 mm
- Tischlänge: 1115 mm
- Tischbreite: 335 mm
- Tischhöhe: 900 mm
Frässpindel
- Spindelneigung: 0°
- Spindeldorndurchmesser: 30 mm
- Nutzlänge der Spindel: 100mm
- Spindeldrehzahl(en): 3500/7000/10000 min⁻¹
Fräswerkzeugdurchmesser max.
- Werkzeugdurchmesser max.: 210 mm
- Werkzeugdurchmesser max. absenkbar: 180 mm
- Werkzeugdurchmesser max. Zapfenfräsen: 275 mm

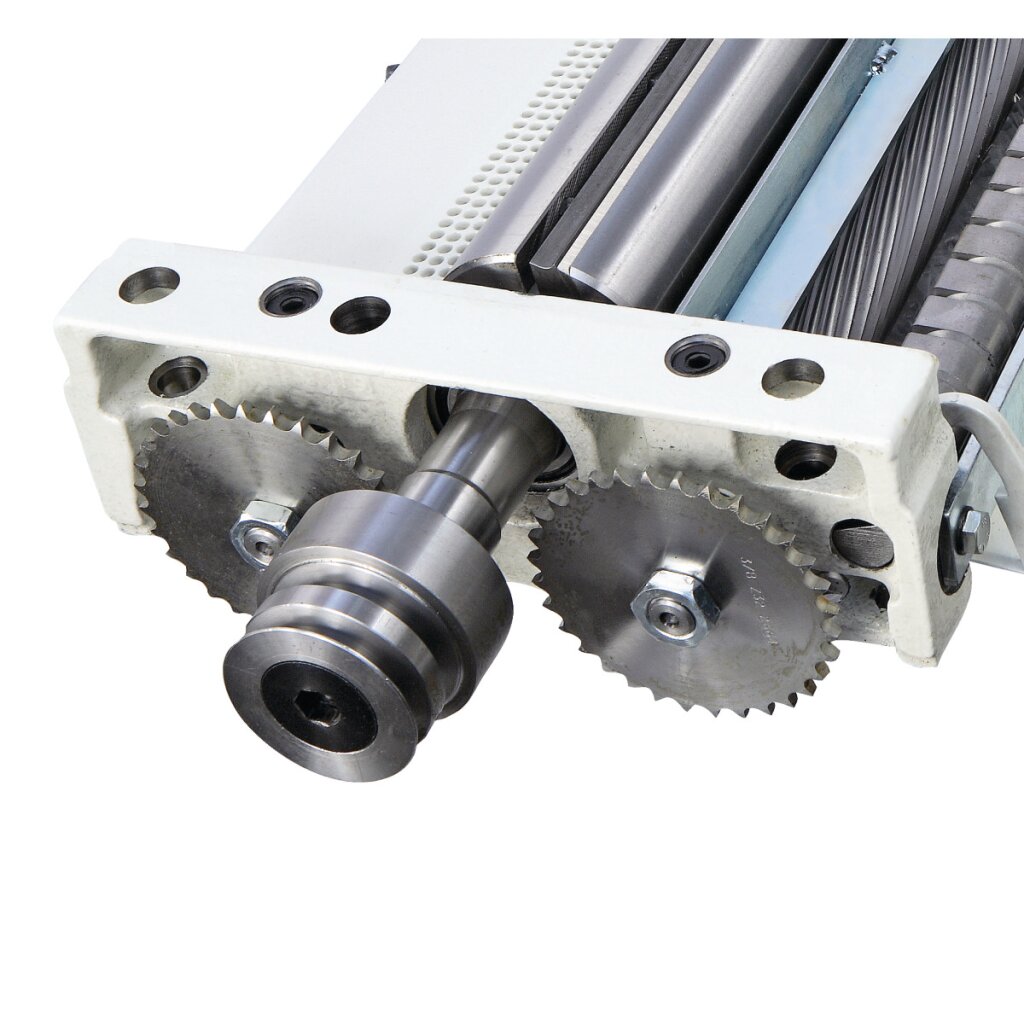

Hobelmesserwelle

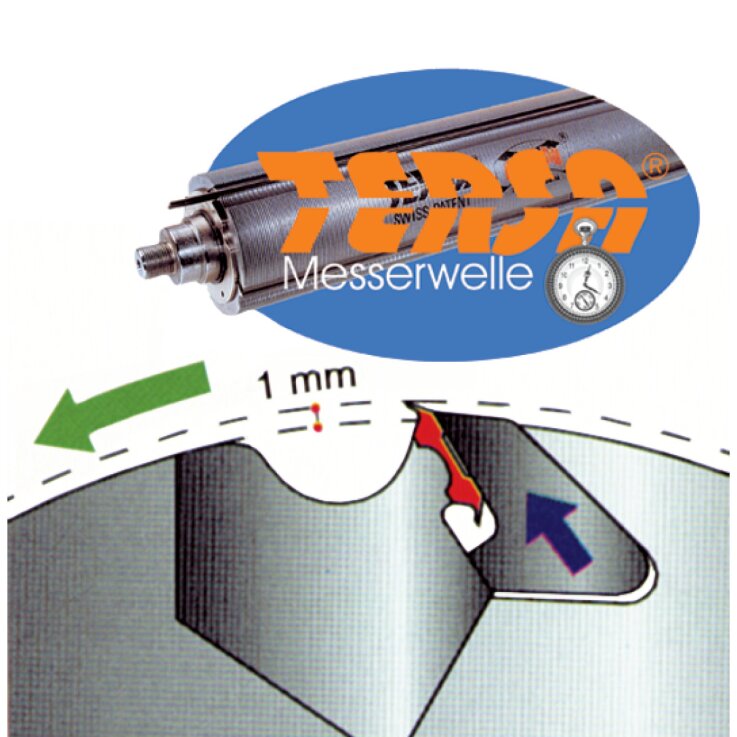

- Hobelwellentyp: TERSA
- Hobelwellendurchmesser: 72 mm
- Anzahl Hobelmesser: 3 St
- Hobelwellendrehzahl: 5200 min⁻¹
Kreissägeeinheit
- Besäumlänge: 2600 mm
- Schnittbreite mit Parallelanschlag: 820 mm
- Max. Ablängbreite links vom Sägeblatt: 2660 mm
- Sägeblattneigung: 90 – 45°
- Max. Schnitthöhe bei 90°: 102 mm
- Max. Schnitthöhe bei 45°: 79 mm
- Max. Sägeblattüberstand 90°: 100 mm
- Max. Sägeblattüberstand 45°: 78 mm
- Durchmesser (Haupt-)Sägeblatt: 315 mm
- Erläuterung Durchmesser (Haupt-)Sägeblatt: mit Vorritzer
- Drehzahl (Haupt-)Sägeblatt: 4000 min⁻¹
Vorschub
- Vorschubgeschwindigkeit: 7 m/min
Ausstattung
- Vorritzeinrichtung: optional erhältlich
- Schiebeschlitten: aus eloxiertem Aluminium
- Besäumrahmen: mit winkelverstellbarem Teleskopablänganschlag mit zwei Profi-Klappanschlägen
- Exzenterspanner ✔
- Anschläge: Kombi Abricht-/Parallelanschlag
- Bogenfrässchutzhaube ✔
- Fräsanschlag: Sicherheits-Wendeanschlagbacken aus Aluminium
- Höhenverstellung und Schwenkung des Sägeaggregats: manuell
- Höhenverstellung und Schwenkung des Fräsaggregats: manuell
- Schwenkarm für Vorschubapparat: optional erhältlich
Hersteller: | Holzkraft |
Kategorie: | Alle Kategorien |
Artikelnummer: | TWD-1000030686 |
GTIN: | 4036351059288 |
Artikelgewicht: | 525,00 kg |
Abmessungen ( Länge × Breite × Höhe ): | 266,00 × 117,00 × 127,00 cm |
