HOLZKRAFT Mehrfachkombination minimax cu 410e F 33 TERSA
Mit TERSA-Messerwelle, neigbarer Frässpindel und Format-Schiebeschlitten. Ideal für Betriebsschreinereien, Werkschulen und Kleinbetriebe.
- Zum Sägen, Fräsen, Abricht-/Dickenhobeln sowie optional Langlochbohren auf engstem Raum
- Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium, verschiedene Längen
- Großer Ausleger (1200 x 650 mm) mit Materialrolle und ausziehbarem Aluminium-Teleskopanschlag bis max. 3200 mm mit professionellen Anschlagklappen
- Max. Sägeblatt-Ø 315 mm, schwenkbar von 90° bis -45°
- Großer Schwenkbereich der Frässpindel von 90° bis -45° nach hinten
- Vier Fräsgeschwindigkeiten bis 10000 min⁻¹, manuell verstellbar
- Mit Rechts-Linkslauf der Frässpindel
- Stark verrippte Abricht-Arbeitstische aus spannungsfreiem Grauguss für jahrzehntelange Stabilität und Planheit
TECHNISCHE DATEN
Abmessungen und Gewichte
- Gewicht (Netto) ca.: 873 kg
Abrichte
- Abrichttisch Breite: 410 mm
- Abrichttisch Länge: 2000 mm
- Spanabnahme max. Abrichte: 5 mm
Anschluss Absaugung
- Absaugstutzendurchmesser: 3 x 120 mm
- Absaugstutzendurchmesser Sägeblattschutz: 60 mm
Aufstellinformationen
- Platzbedarf Länge: 7160 mm
- Platzbedarf Breite/Tiefe: 5140 mm
- Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
- Arbeitsbereich Länge: 1600 mm
- Arbeitsbereich Breite/Tiefe: 1600 mm
- Erläuterung Arbeitsbereich: Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
Dicke
- Dickentisch Länge: 757 mm
- Dickentisch Breite: 423 mm
- Arbeitshöhe Dicke min.: 3mm
- Arbeitshöhe Dicke max.: 230 mm
- Spanabnahme max. Dicke: 5 mm
Elektrische Daten
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
- Nennbetriebsart Antriebsmotor: S6
- Einschaltdauer Antriebsmotor: 40 %
- Leistung Antriebsmotor: 3 x 5,0 kW
- Leistung Vorritzmotor: 0,55 kW
Schiebeschlitten und Tisch
- Formatschiebeschlittenlänge: 3260 mm
- Formatschiebeschlittenbreite: 360 mm
- Formatschiebeschlittenhöhe: 142 mm
- Tischlänge: 1250 mm
- Tischbreite: 430 mm
- Tischhöhe: 900 mm

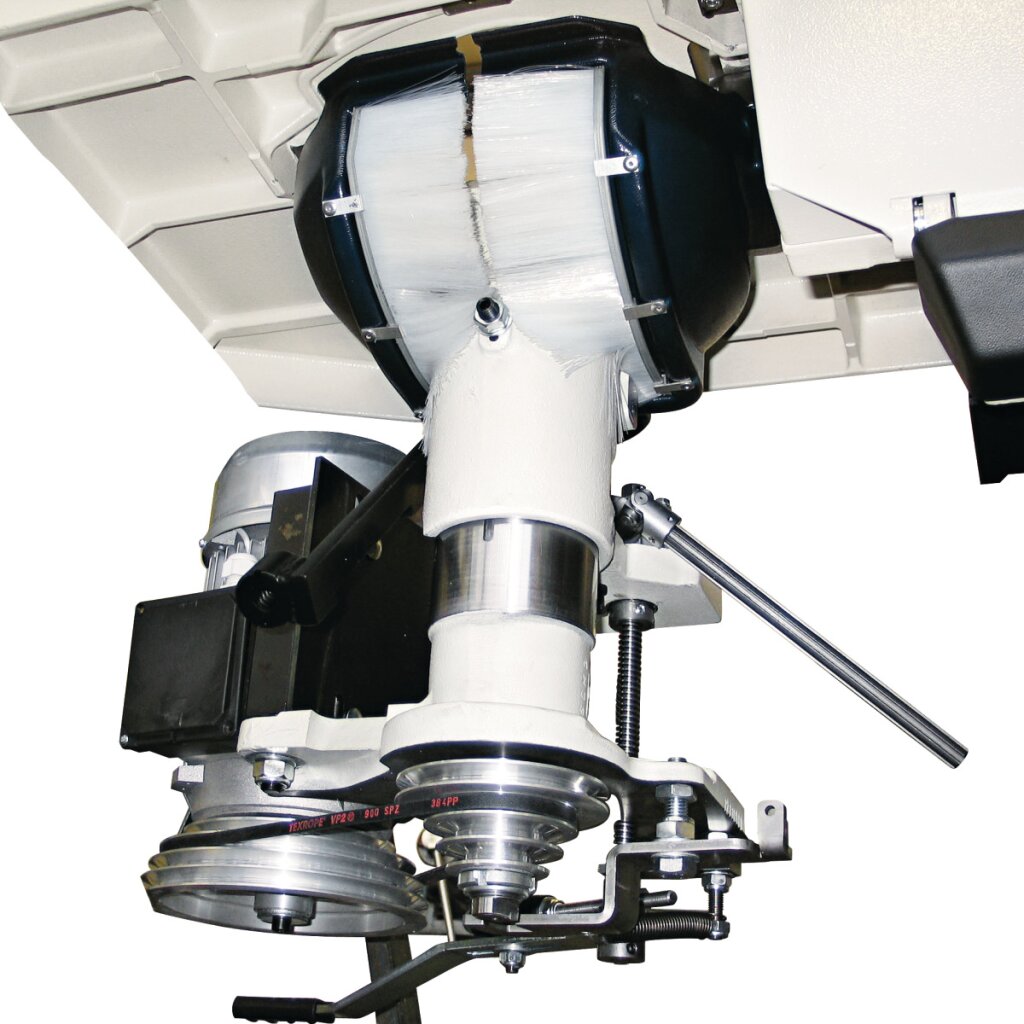

Frässpindel
- Spindelneigung: 0 – -45°
- Spindeldorndurchmesser: 30 mm
- Nutzlänge der Spindel: 125mm
- Spindeldrehzahl(en): 3500/6000/8000 10000 min⁻¹
Fräswerkzeugdurchmesser max.
- Werkzeugdurchmesser max. absenkbar: 210 mm
- Werkzeugdurchmesser max. absenkbar 45°: 150 mm
- Werkzeugdurchmesser max. Zapfenfräsen: 275 mm

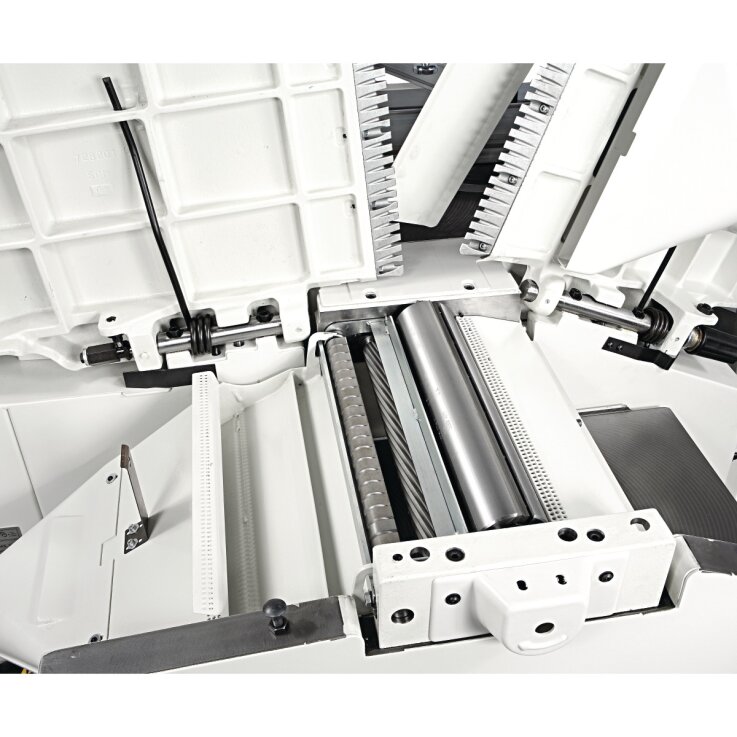

Hobelmesserwelle

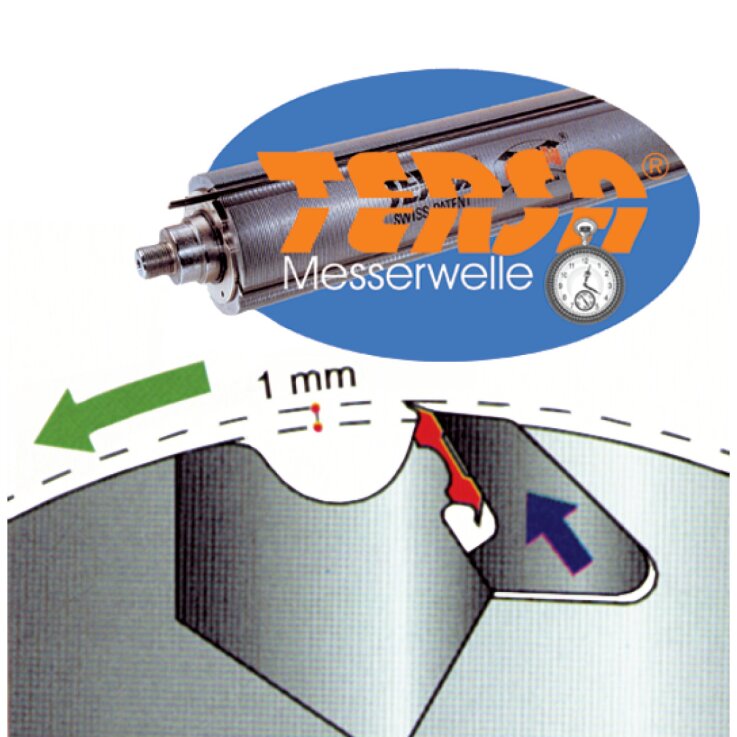

- Hobelwellentyp: TERSA
- Hobelwellendurchmesser: 87 mm
- Anzahl Hobelmesser: 4St
- Hobelwellendrehzahl: 5200 min⁻¹

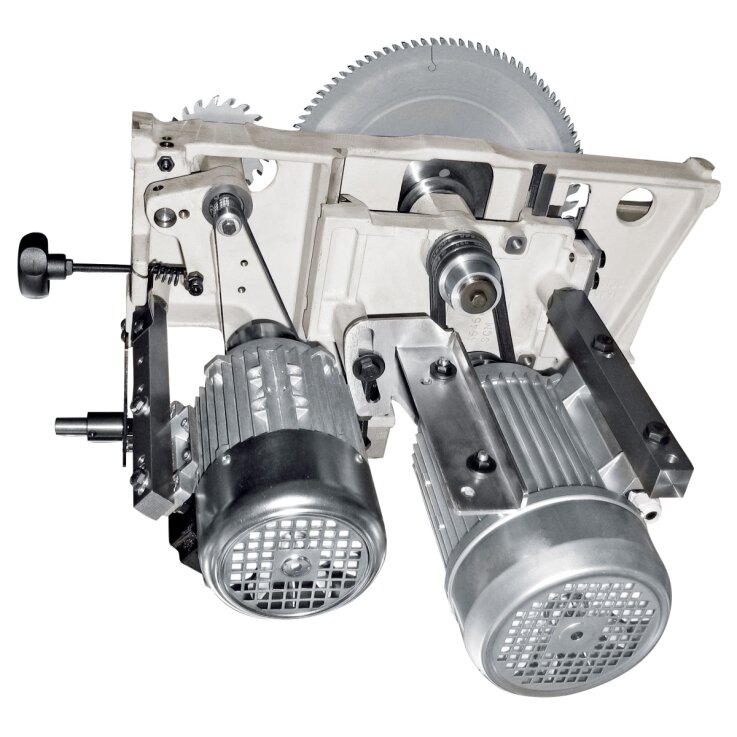

Kreissägeeinheit
- Besäumlänge: 3200 mm
- Schnittbreite mit Parallelanschlag: 900 mm
- Max. Ablängbreite links vom Sägeblatt: 3260 mm
- Sägeblattneigung: 90 – 45°
- Max. Schnitthöhe bei 90°: 90 mm
- Max. Schnitthöhe bei 45°: 63 mm
- Max. Sägeblattüberstand 90°: 100 mm
- Max. Sägeblattüberstand 45°: 71 mm
- Durchmesser (Haupt-)Sägeblatt: 315 mm
- Erläuterung Durchmesser (Haupt-)Sägeblatt: mit Vorritzer
- Drehzahl (Haupt-)Sägeblatt: 4000 min⁻¹
Vorschub
- Vorschubgeschwindigkeit: 6 – 12 m/min
Ausstattung
- Vorritzeinrichtung: optional erhältlich
- Schiebeschlitten: aus eloxiertem Aluminium
- Griff für Schiebeschlitten ✔
- Besäumrahmen ✔
- Materialrolle am Besäumrahmen ✔
- Besäumschuh ✔
- Exzenterspanner ✔
- Gehrungsanschlag: mit Gradrastereinteilung und zwei Profi-Klappanschlägen
- Säge-Parallelanschlag ✔, mit stabiler Rundstangenführung

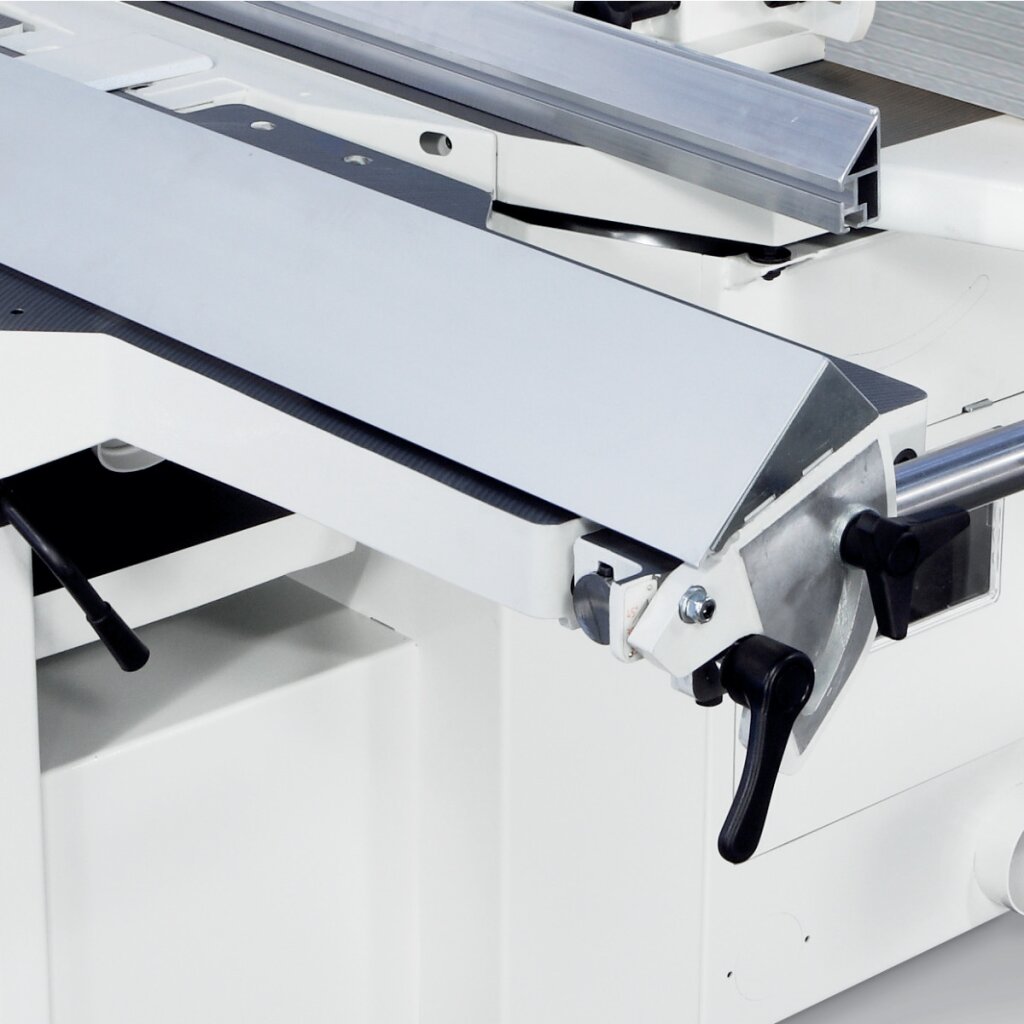

- Abricht-Fügeanschlag ✔
- Bogenfrässchutzhaube ✔

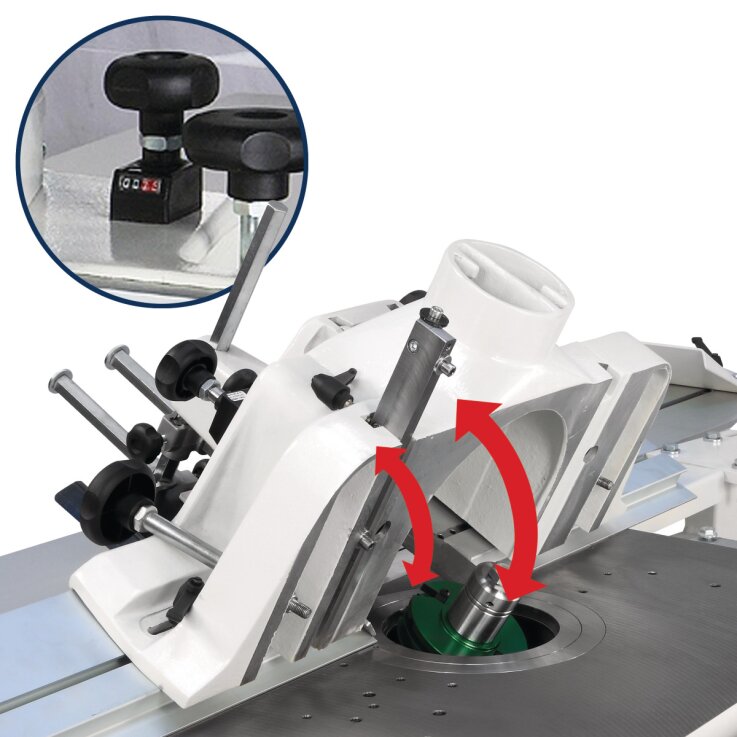

- Fräsanschlag: mit Aluminium-Backen und Schnellpositionierung
- Höhenverstellung und Schwenkung des Sägeaggregats: manuell
- Höhenverstellung und Schwenkung des Fräsaagregats: manuell
Hersteller: | Holzkraft |
Kategorie: | Business & Industrie |
Artikelnummer: | TWD-1000030682 |
GTIN: | 4036351221388 |
Artikelgewicht: | 873,00 kg |
