HOLZKRAFT Mehrfachkombination minimax cu 410es F 23 TERSA

HOLZKRAFT Mehrfachkombination minimax cu 410es F 23 TERSA

Maximale Ausstattung für den Profi. Mehrfach-Kombi mit TERSA-Messerwelle, Gehrungsschnittvorrichtung und schwenkbarer Frässpindel.

• Ø 350 mm Hauptsägeblatt mit 118 mm max. Schnitthöhe, die auch bei eingebautem Vorritzsägeblatt erreicht wird

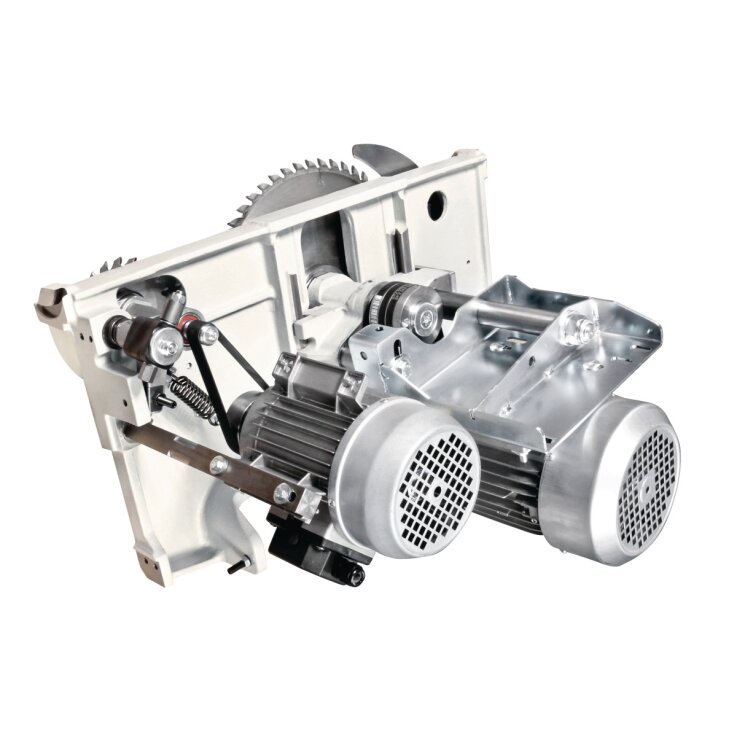

• Sägeaggregat mit dauerhaft präziser zweifacher Schwenksegmentführung, 6 Jahre Holzkraft-Garantie auf Verschleiß der Schwenksegmente
• Vorritzeinrichtung mit separatem Motor und Ø 120 mm Sägeblatt, von außen einfach und bequem einstellbar
• Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium auf gehärteten und eingebördelten Stahlführungsschienen
• Leichtgängiger und hochpräziser Formatschiebeschlitten aus eloxiertem Aluminium mit bewährtem und dauerhaft leichtgängigem Kugelkontaktsystem auf auf gehärteten und eingebördelten Stahlführungsschienen, 10 Jahre Garantie auf Verschleiß der Führungsbahnen
• Großer Besäumrahmen (1200 x 650 mm) mit Walze und ausziehbarem Aluminium-Teleskopanschlag bis max. 3300 mm
• Sägeaggregat schwenkbar von 90° bis -45°

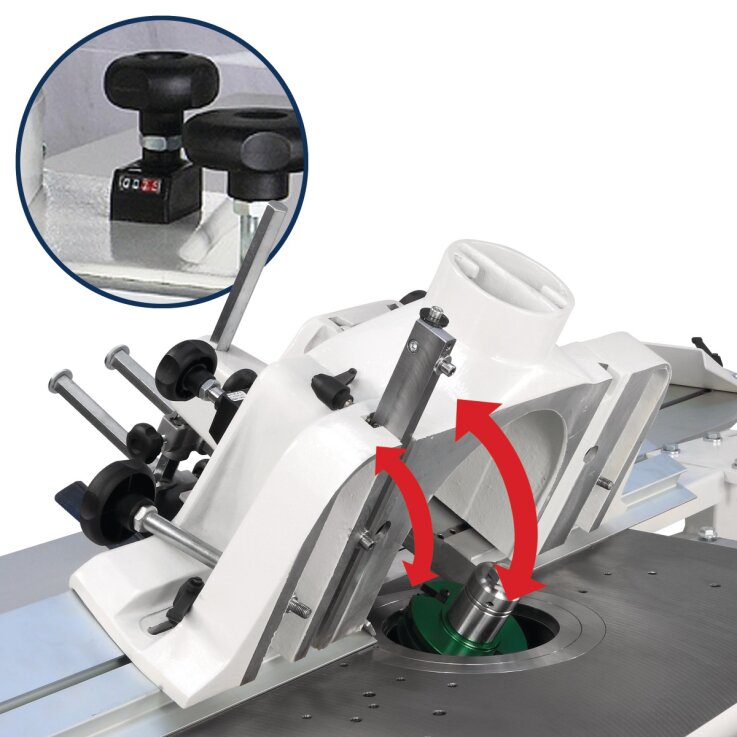

• Schwenkbare Frässpindel von 90° bis -45° nach hinten in den Fräsanschlag
• Vier Fräsgeschwindigkeiten
• Rechts-Linkslauf der Frässpindel

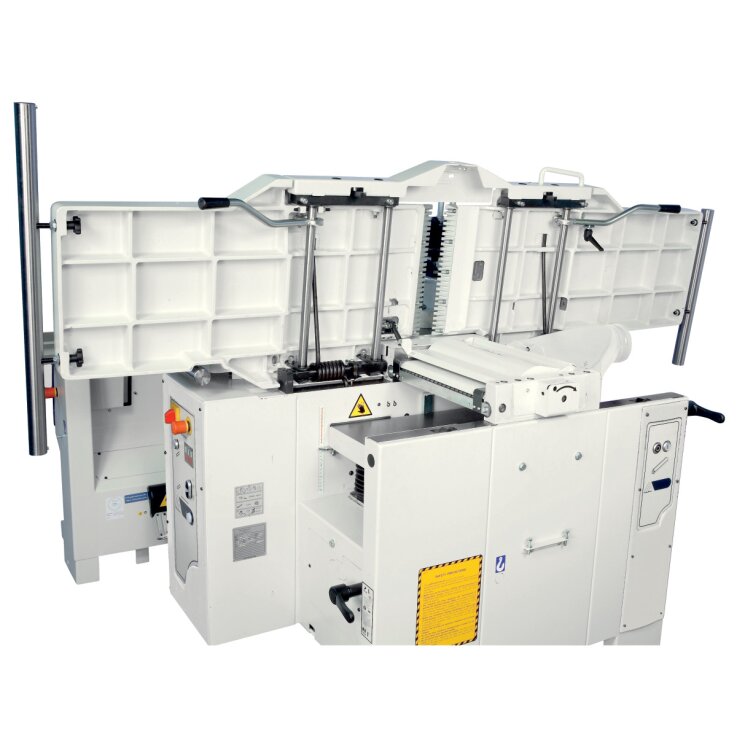

• Schneller Wechsel zum Dickenhobel dank parallel öffnenden Abrichttischen

TECHNISCHE DATEN

Abmessungen und Gewichte

• Gewicht (Netto) ca.: 1285 kg

Abrichte

• Abrichttisch Breite: 410 mm
• Abrichttisch Länge: 2200 mm
• Spanabnahme max. Abrichte: 5 mm

Anschluss Absaugung

• Absaugstutzendurchmesser: 3 x 120 mm
• Absaugstutzendurchmesser Sägeblattschutz: 60 mm

Aufstellinformationen

• Platzbedarf Länge: 5210 mm
• Platzbedarf Breite/Tiefe: 5050 mm
• Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
• Maschinenkörper Länge: 1948 mm
• Maschinenkörper Breite/Tiefe: 1440 mm
• Arbeitsbereich Länge: 1600 mm
• Arbeitsbereich Breite/Tiefe: 2300 mm
• Erläuterung Arbeitsbereich: Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.

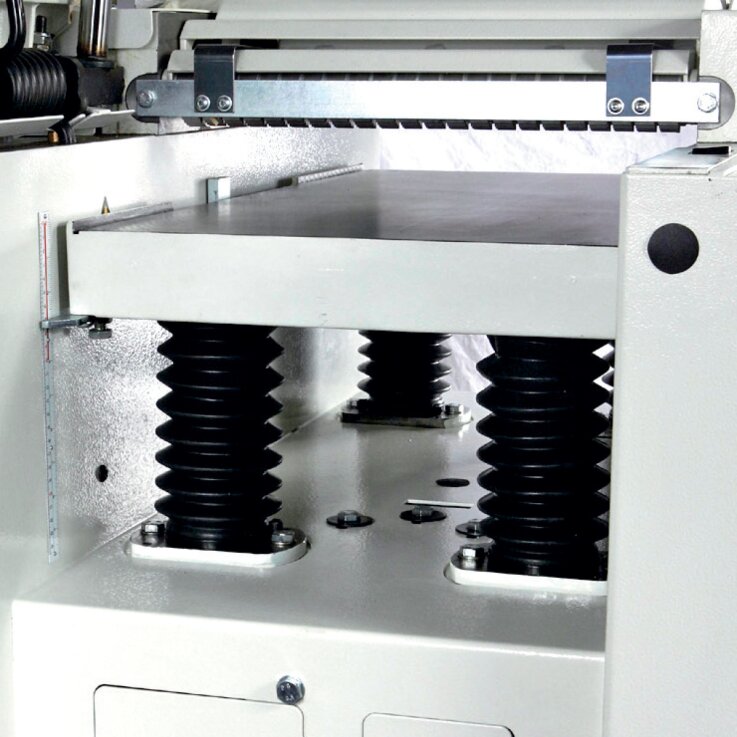

Dicke

• Dickentisch Länge: 775 mm
• Dickentisch Breite: 410 mm
• Arbeitshöhe Dicke min.: 3mm
• Arbeitshöhe Dicke max.: 240 mm
• Spanabnahme max. Dicke: 5 mm

Elektrische Daten

• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz
• Nennbetriebsart Antriebsmotor: S6
• Einschaltdauer Antriebsmotor: 40 %
• Leistung Antriebsmotor: 3 x 5,0 kW
• Leistung Vorritzmotor: 0,55 kW

Schiebeschlitten und Tisch

• Formatschiebeschlittenlänge: 2310 mm
• Formatschiebeschlittenbreite: 360 mm
• Formatschiebeschlittenhöhe: 142 mm
• Tischlänge: 1250 mm
• Tischbreite: 430 mm
• Tischhöhe: 900 mm

Frässpindel

• Spindelneigung: 0 – -45°
• Spindeldorndurchmesser: 30 mm
• Nutzlänge der Spindel: 125mm
• Spindeldrehzahl(en): 3500/6000/8000 10000 min⁻¹

Fräswerkzeugdurchmesser max.

• Werkzeugdurchmesser max. absenkbar: 240 mm
• Werkzeugdurchmesser max. Zapfenfräsen: 320 mm

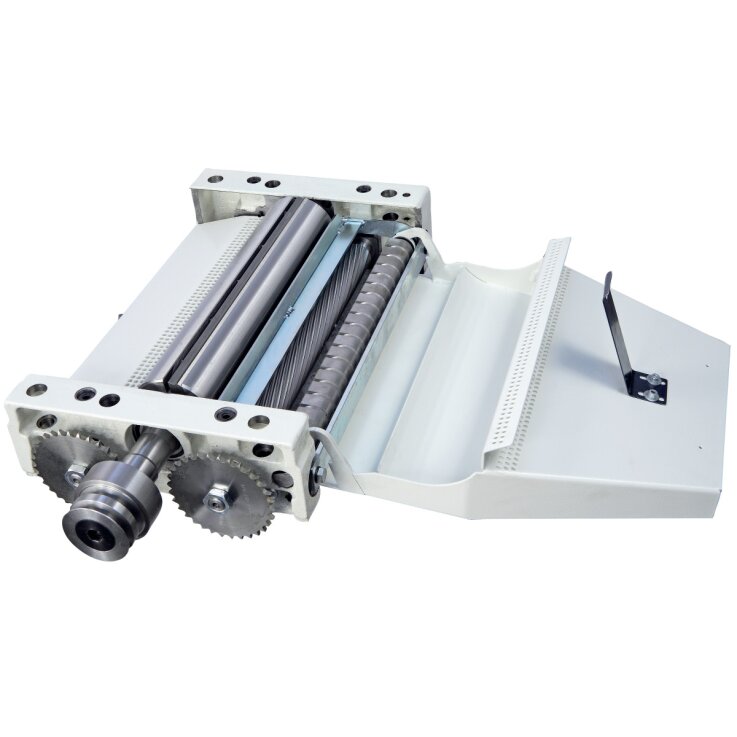

Hobelmesserwelle

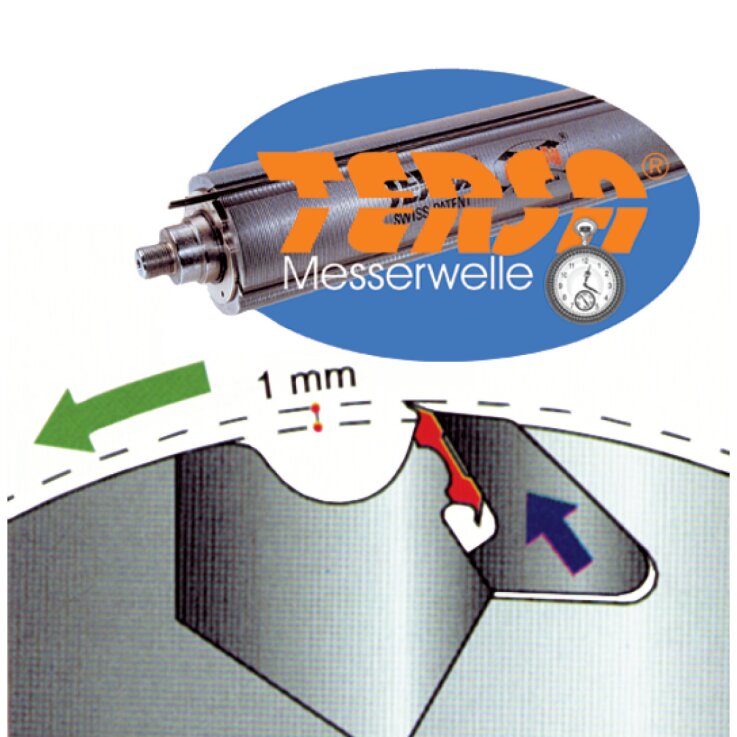

• Hobelwellentyp: TERSA
• Hobelwellendurchmesser: 95 mm
• Anzahl Hobelmesser: 4St
• Hobelwellendrehzahl: 5000 min⁻¹

Kreissägeeinheit

• Besäumlänge: 2250 mm
• Schnittbreite mit Parallelanschlag: 1000 mm
• Max. Ablängbreite links vom Sägeblatt: 3300 mm
• Sägeblattneigung: 90 – 45°
• Max. Schnitthöhe bei 90°: 104 mm
• Max. Schnitthöhe bei 45°: 68 mm
• Max. Sägeblattüberstand 90°: 118 mm
• Max. Sägeblattüberstand 45°: 84 mm
• Durchmesser (Haupt-)Sägeblatt: 350mm
• Erläuterung Durchmesser (Haupt-)Sägeblatt: mit Vorritzer
• Drehzahl (Haupt-)Sägeblatt: 4200 min⁻¹

Vorschub

• Vorschubgeschwindigkeit: 6 – 12 m/min

Ausstattung

• Vorritzeinrichtung: mit separatem Vorritzmotor
• Schiebeschlitten: aus eloxiertem Aluminium
• Griff für Schiebeschlitten ✔
• Materialrolle am Besäumrahmen ✔
• Besäumschuh ✔
• Exzenterspanner ✔
• Gehrungsanschlag: mit Gradrastereinteilung und zwei Profi-Klappanschlägen
• Säge-Parallelanschlag ✔
• Abricht-Fügeanschlag ✔
• Bogenfrässchutzhaube ✔
• Fräsanschlag: mit Aluminium-Backen und Schnellpositionierung
• Höhenverstellung und Schwenkung des Sägeaggregats: manuell
• Höhenverstellung und Schwenkung des Fräsaggregats: manuell
