HOLZKRAFT Mehrfachkombination minimax cu 410es F 32 TERSA
Maximale Ausstattung für den Profi. Mehrfach-Kombi mit TERSA-Messerwelle, Gehrungsschnittvorrichtung und schwenkbarer Frässpindel.
- Ø 350 mm Hauptsägeblatt mit 118 mm max. Schnitthöhe, die auch bei eingebautem Vorritzsägeblatt erreicht wird
- Sägeaggregat mit dauerhaft präziser zweifacher Schwenksegmentführung, 6 Jahre Holzkraft-Garantie auf Verschleiß der Schwenksegmente
- Vorritzeinrichtung mit separatem Motor und Ø 120 mm Sägeblatt, von außen einfach und bequem einstellbar
- Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium auf gehärteten und eingebördelten Stahlführungsschienen
- Leichtgängiger und hochpräziser Formatschiebeschlitten aus eloxiertem Aluminium mit bewährtem und dauerhaft leichtgängigem Kugelkontaktsystem auf auf gehärteten und eingebördelten Stahlführungsschienen, 10 Jahre Garantie auf Verschleiß der Führungsbahnen

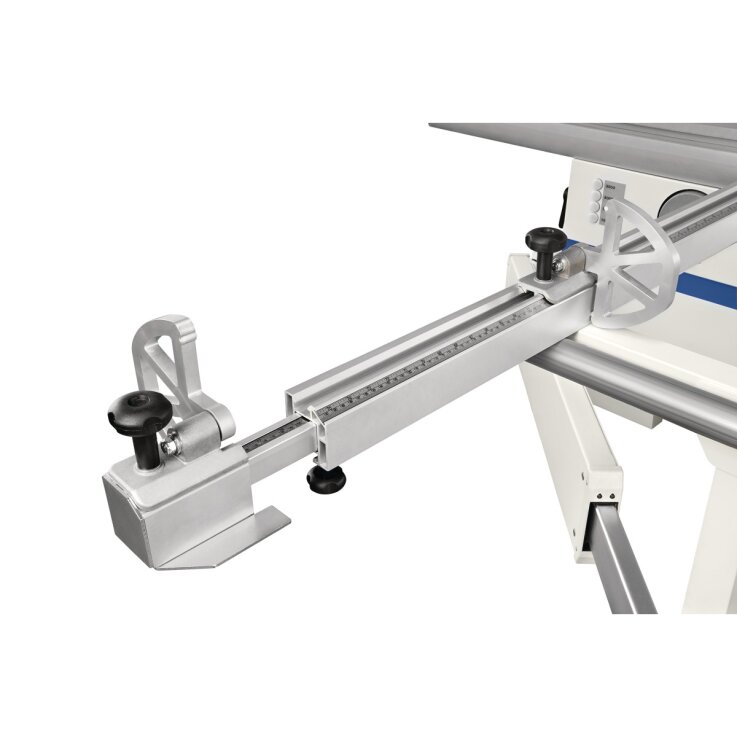

- Großer Besäumrahmen (1200 x 650 mm) mit Walze und ausziehbarem Aluminium-Teleskopanschlag bis max. 3300 mm
- Sägeaggregat schwenkbar von 90° bis -45°
- Schwenkbare Frässpindel von 90° bis -45° nach hinten in den Fräsanschlag
- Mit separatem Säge-Parallelanschlag und separatem Fügeanschlag
- Hauptschalter abschließbar
- Motor mit Schutzschalter ausgestattet
TECHNISCHE DATEN
Abmessungen und Gewichte
- Gewicht (Netto) ca.: 1365 kg
Abrichte
- Abrichttisch Breite: 410 mm
- Abrichttisch Länge: 2200 mm
- Spanabnahme max. Abrichte: 5 mm
Anschluss Absaugung
- Absaugstutzendurchmesser: 3 x 120 mm
- Absaugstutzendurchmesser Sägeblattschutz: 60 mm
Aufstellinformationen
- Platzbedarf Länge: 7180 mm
- Platzbedarf Breite/Tiefe: 5050 mm
- Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
- Maschinenkörper Länge: 1948 mm
- Maschinenkörper Breite/Tiefe: 1440 mm
- Arbeitsbereich Länge: 1600 mm
- Arbeitsbereich Breite/Tiefe: 2300 mm
- Erläuterung Arbeitsbereich: Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
Dicke
- Dickentisch Länge: 775 mm
- Dickentisch Breite: 410 mm
- Arbeitshöhe Dicke min.: 3mm
- Arbeitshöhe Dicke max.: 240 mm
- Spanabnahme max. Dicke: 5 mm
Elektrische Daten
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
- Nennbetriebsart Antriebsmotor: S6
- Einschaltdauer Antriebsmotor: 40 %
- Leistung Antriebsmotor: 3 x 5,0 kW
- Leistung Vorritzmotor: 0,55 kW
Schiebeschlitten und Tisch
- Formatschiebeschlittenlänge: 3260 mm
- Formatschiebeschlittenbreite: 360 mm
- Formatschiebeschlittenhöhe: 142 mm
- Tischlänge: 1250 mm
- Tischbreite: 430 mm
- Tischhöhe: 900 mm
Frässpindel
- Spindelneigung: 0 – -45°
- Spindeldorndurchmesser: 30 mm
- Nutzlänge der Spindel: 125mm
- Spindeldrehzahl(en): 3500/6000/8000 10000 min⁻¹
Fräswerkzeugdurchmesser max.
- Werkzeugdurchmesser max. absenkbar: 240 mm
- Werkzeugdurchmesser max. Zapfenfräsen: 320 mm
Hobelmesserwelle
- Hobelwellentyp: TERSA
- Hobelwellendurchmesser: 95 mm
- Anzahl Hobelmesser: 4St
- Hobelwellendrehzahl: 5000 min⁻¹
Kreissägeeinheit
- Besäumlänge: 3200 mm
- Schnittbreite mit Parallelanschlag: 1000 mm
- Max. Ablängbreite links vom Sägeblatt: 3300 mm
- Sägeblattneigung: 90 – 45°
- Max. Schnitthöhe bei 90°: 104 mm
- Max. Schnitthöhe bei 45°: 68 mm
- Max. Sägeblattüberstand 90°: 118 mm
- Max. Sägeblattüberstand 45°: 84 mm
- Durchmesser (Haupt-)Sägeblatt: 350mm
- Erläuterung Durchmesser (Haupt-)Sägeblatt: mit Vorritzer
- Drehzahl (Haupt-)Sägeblatt: 4200 min⁻¹
Vorschub
- Vorschubgeschwindigkeit: 6 – 12 m/min
Ausstattung
- Vorritzeinrichtung: mit separatem Vorritzmotor
- Schiebeschlitten: aus eloxiertem Aluminium
- Griff für Schiebeschlitten ✔
- Materialrolle am Besäumrahmen ✔
- Besäumschuh ✔
- Exzenterspanner ✔
- Gehrungsanschlag: mit Gradrastereinteilung und zwei Profi-Klappanschlägen
- Säge-Parallelanschlag ✔
- Abricht-Fügeanschlag ✔
- Bogenfrässchutzhaube ✔
- Fräsanschlag: mit Aluminium-Backen und Schnellpositionierung
- Höhenverstellung und Schwenkung des Sägeaggregats: manuell
- Höhenverstellung und Schwenkung des Fräsaggregats: manuell
