HOLZKRAFT Säge-Fräse-Kombination minimax st 4e F 27

HOLZKRAFT Säge-Fräse-Kombination minimax st 4e F 27

In Profi-Ausführung mit schwenkbarem Sägeblatt, schwenkbarer Frässpindel und Format-Schiebeschlitten.

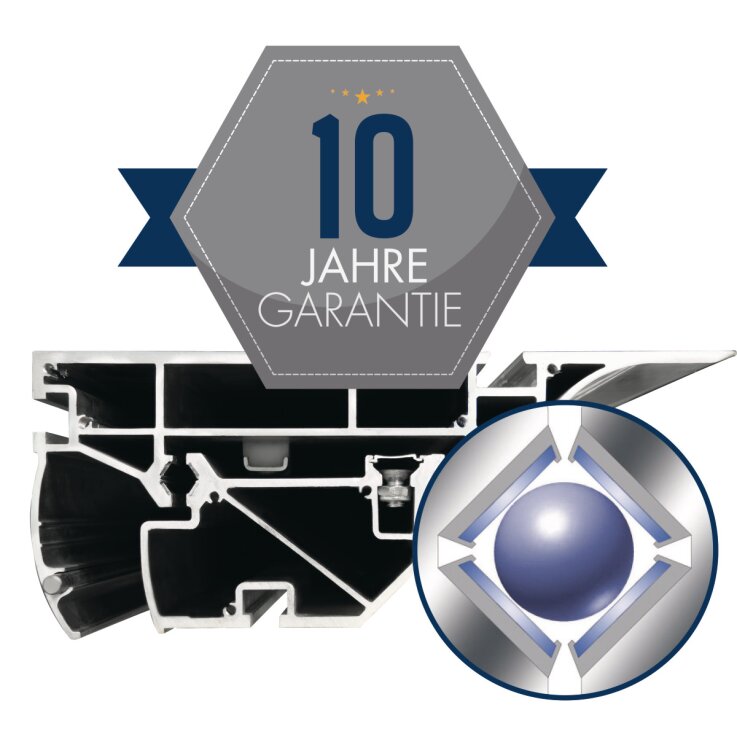

• Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium

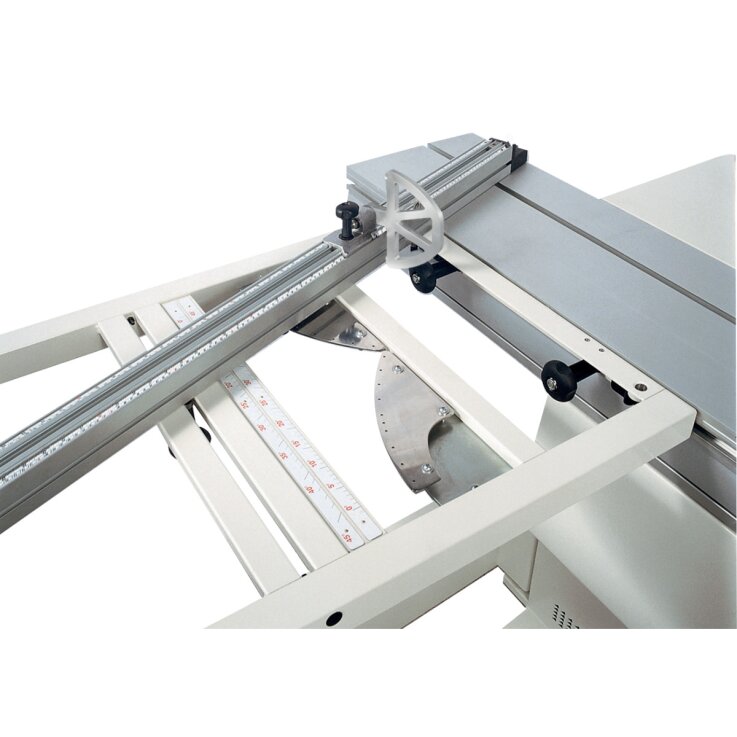

• Großer Besäumrahmen (1200 x 650 mm) mit Materialrolle und bis max. 3200 mm ausziehbarem Aluminium-Teleskopanschlag

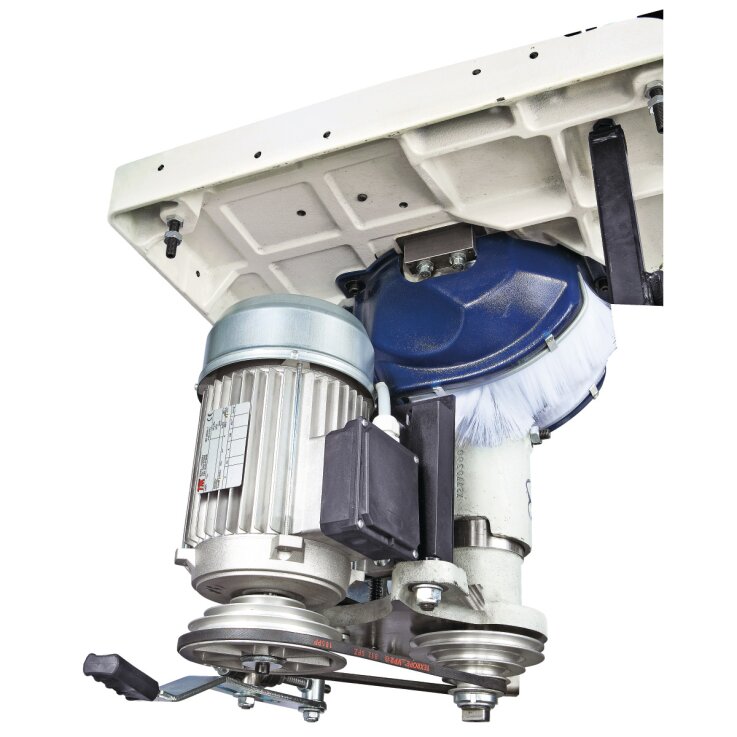

• Stabiles Sägeaggregat und groß dimensioniertes Grauguss-Fräsaggregat mit zweiseitiger Schwenksegmentführung gewähren höchste Stabilität, Präzision, Laufruhe und lange Lebensdauer
• Max. Sägeblatt-Ø 315 mm schwenkbar von 90° bis -45°

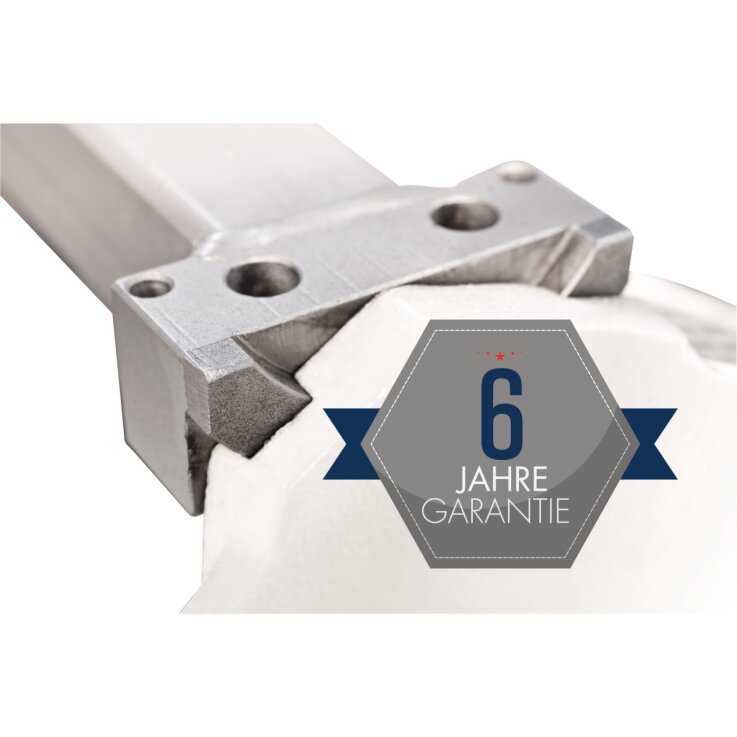

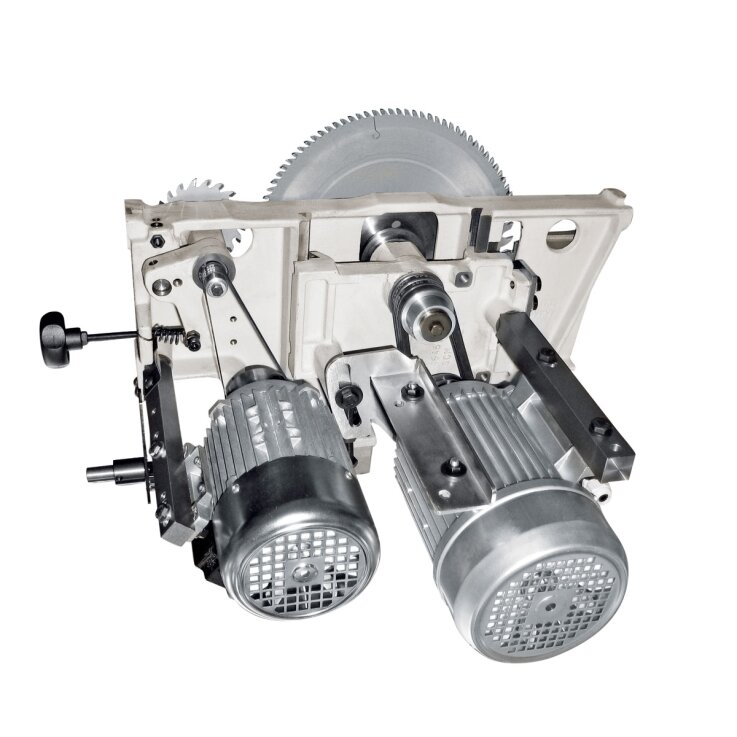

• Grauguss-Sägeaggregat mit zweiseitiger Schwenksegmentführung für präzise Schnitte: äußerst robust und verwindungssteif, Aggregat nahe am Sägeblatt und beidseitig gelagert, Höhenverstellung über Schwalbenschwanzführung
• Solider und präziser Maschinentisch aus Grauguss, nachgeglüht und spannungsfrei
• Zwei leistungsstarke Industriemotoren mit Motorschutzschalter ausgelegt für den Dauereinsatz
• Mit abschließbarem Hauptschalter und Not-Aus-Schalter

TECHNISCHE DATEN

Abmessungen und Gewichte

• Gewicht (Netto) ca.: 588 kg

Anschluss Absaugung

• Absaugstutzendurchmesser: 2 x 120 mm
• Absaugstutzendurchmesser Sägeblattschutz: 60 mm

Elektrische Daten

• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz
• Nennbetriebsart Antriebsmotor: S6
• Einschaltdauer Antriebsmotor: 40 %
• Leistung Antriebsmotor: 2 x 5,0 kW

Schiebeschlitten und Tisch

• Formatschiebeschlittenbreite: 360 mm
• Formatschiebeschlittenhöhe: 142 mm
• Tischlänge: 1250 mm
• Tischbreite: 430 mm

Frässpindel

• Spindelneigung: 0 – -45°
• Nutzlänge der Spindel: 125 mm
• Spindeldrehzahlen: 3500/6000/8000/10000 min⁻¹

Fräswerkzeugdurchmesser max.

• Werkzeugdurchmesser max. absenkbar: 240 mm
• Werkzeugdurchmesser max. Zapfenfräsen: 275 mm

Kreissägeeinheit

• Besäumlänge: 2660 mm
• Schnittbreite mit Parallelanschlag: 900 mm
• Max. Ablängbreite links vom Sägeblatt: 3260 mm
• Sägeblattneigung: 90 – 45°
• Max. Schnitthöhe 90°: 90 mm
• Max. Schnitthöhe 45°: 63 mm
• Max. Sägeblattüberstand 90°: 100 mm
• Max. Sägeblattüberstand 45°: 71 mm
• Durchmesser (Haupt-)Sägeblatt: 315 mm
• Erläuterung Durchmesser (Haupt-)Sägeblatt: mit Vorritzer
• Durchmesser Vorritzsägeblatt: 100 mm
• Drehzahl (Haupt-)Sägeblatt: 4000 min⁻¹

Ausstattung

• Eloxierter Aluminium-Formatschiebeschlitten ✔
• Griff für Schiebeschlitten ✔
• Besäumrahmen: 1200 x 650 mm, mit winkelverstellbarem Teleskop-Ablänganschlag mit zwei Profi-Klappanschlägen, mit Gradrastereinteilung
• Materialrolle am Besäumrahmen ✔
• Säge-Parallelanschlag: mit Rundstangenführung
• Besäumschuh ✔
• Exzenterspanner ✔
• Steuerung Sägeblatthöhe, -schwenkung und Parallelanschlag: manuell
• Tischverbreiterung ✔
• Tischverlängerung ✔

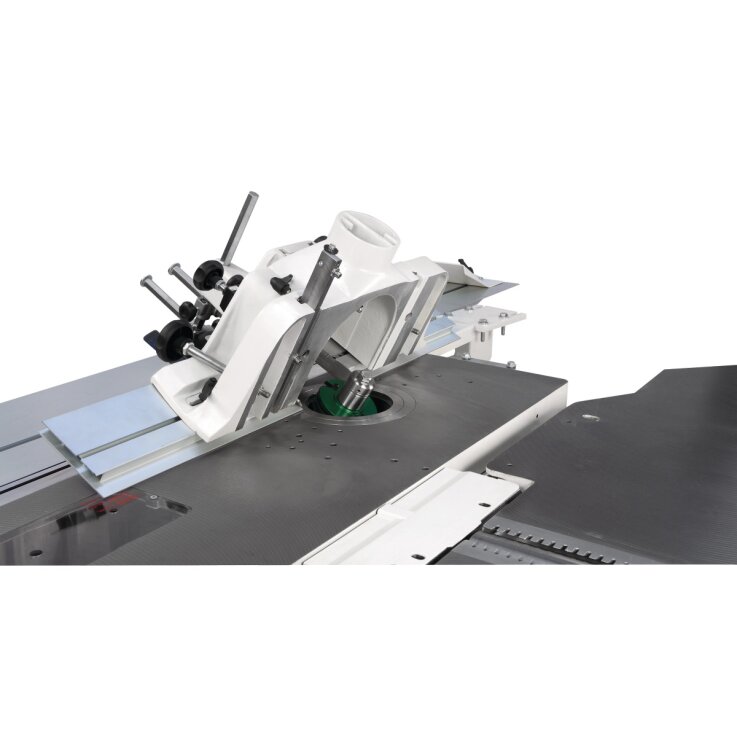

• Fräsanschlag: mit Schnellpositionierung
• Bogenfräs-Schutzhaube✔
• Höhenverstellung der Spindel: manuell
• Neigungsverstellung der Spindel: manuell
• Höhenverstellung des Sägeblatts: manuell
• Neigungsverstellung des Sägeblatts: manuell
