HOLZKRAFT Säge-Fräse-Kombination minimax st 5es 32

HOLZKRAFT Säge-Fräse-Kombination minimax st 5es 32

Maximale Ausstattung für den Profi. Mit Gehrungsschnittvorrichtung und schwenkbarer Frässpindel.

• Ø 350 mm Hauptsägeblatt mit 118 mm max. Schnitthöhe, die auch bei eingebautem Vorritzsägeblatt erreicht wird
• Vorritzeinrichtung mit separatem Motor und Ø 120 mm Sägeblatt, von außen einfach und präzise einstellbar
• Sägeaggregat schwenkbar von 90° bis -45°
• Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium

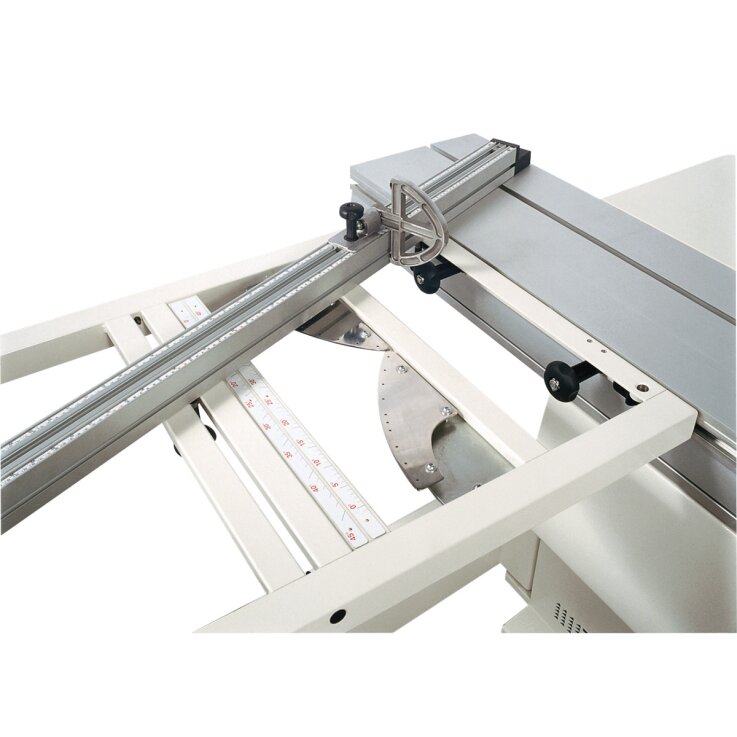

• Großer Besäumrahmen (1200 x 650 mm)
• Mit Materialrolle und ausziehbarem Aluminium-Teleskopanschlag bis 3300 mm
• Schwenkbare Frässpindel von 90° bis -45° nach hinten in den Fräsanschlag
• Vier Fräsgeschwindigkeiten
• Mit Rechts-Linkslauf der Frässpindel
• Drei unabhängige Motoren
• Mit abschließbarem Hauptschalter, Motorschutzschalter
• Serienmäßig mit separatem Säge-Parallelanschlag und separatem Fügeanschlag zum Abrichten

TECHNISCHE DATEN

Abmessungen und Gewichte

• Gewicht (Netto) ca.: 900 kg

Anschluss Absaugung

• Absaugstutzendurchmesser: 3 x 120 mm
• Absaugstutzendurchmesser Sägeblattschutz: 80 mm

Elektrische Daten

• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz
• Nennbetriebsart Antriebsmotor: S6
• Einschaltdauer Antriebsmotor: 40 %
• Leistung Antriebsmotor: 2 x 5,0 kW
• Leistung Vorritzmotor: 0.55 kW

Schiebeschlitten und Tisch

• Formatschiebeschlittenbreite: 360 mm
• Formatschiebeschlittenhöhe: 142 mm
• Tischlänge: 1380 mm
• Tischbreite: 465 mm

Frässpindel

• Spindelneigung: 0 – -45°
• Nutzlänge der Spindel: 125 mm
• Spindeldrehzahlen: 3500/6000/8000/10000 min⁻¹

Fräswerkzeugdurchmesser max.

• Werkzeugdurchmesser max. absenkbar: 240 mm
• Werkzeugdurchmesser max. Zapfenfräsen: 320 mm

Kreissägeeinheit

• Besäumlänge: 3200 mm
• Schnittbreite mit Parallelanschlag: 900 mm
• Max. Ablängbreite links vom Sägeblatt: 3300 mm
• Sägeblattneigung: 90 – 45°
• Max. Schnitthöhe 90°: 118 mm
• Max. Schnitthöhe 45°: 84 mm
• Durchmesser (Haupt-)Sägeblatt: 350 mm
• Erläuterung Durchmesser (Haupt-)Sägeblatt: mit Vorritzer
• Durchmesser Vorritzsägeblatt: 120 mm
• Drehzahl (Haupt-)Sägeblatt: 4200 min⁻¹

Ausstattung

• Vorritzeinrichtung: mit separatem Vorritzmotor
• Eloxierter Aluminium-Formatschiebeschlitten ✔
• Griff für Schiebeschlitten ✔
• Besäumrahmen: 1200 x 650 mm, mit winkelverstellbarem Teleskop-Ablänganschlag mit zwei Profi-Klappanschlägen, mit Gradrastereinteilung
• Materialrolle am Besäumrahmen ✔
• Besäumschuh ✔
• Exzenterspanner ✔
• Tischverbreiterung ✔
• Tischverlängerung ✔
• Sägeblattschutz: Sägeblatt-Pendelschutz mit Absaughaube
• Fräsanschlag: mit Schnellpositionierung
• Bogenfräs-Schutzhaube ✔
• Höhenverstellung der Spindel: manuell
• Neigungsverstellung der Spindel: manuell
• Höhenverstellung des Sägeblatts: manuell
• Neigungsverstellung des Sägeblatts: manuell
