HOLZKRAFT Tischfräse minimax tw 45c

HOLZKRAFT Tischfräse minimax tw 45c

Mit Aluminiumschiebeschlitten und schwenkbarer Frässpindel – hohe Leistung bei geringer Investition.

• Stabile Stahl-Graugusskonstruktion
• Frässpindel von 0° bis -45° nach hinten schwenkbar
• Drei Spindeldrehzahlen von 3500 - 10000 min¯¹
• Serienmäßig mit Rechts-Linkslauf der Frässpindel
• Groß dimensioniertes Fräsaggregat aus Grauguss, direkt am Tisch befestigt
• Made in Italy

Ausstattungsdetails

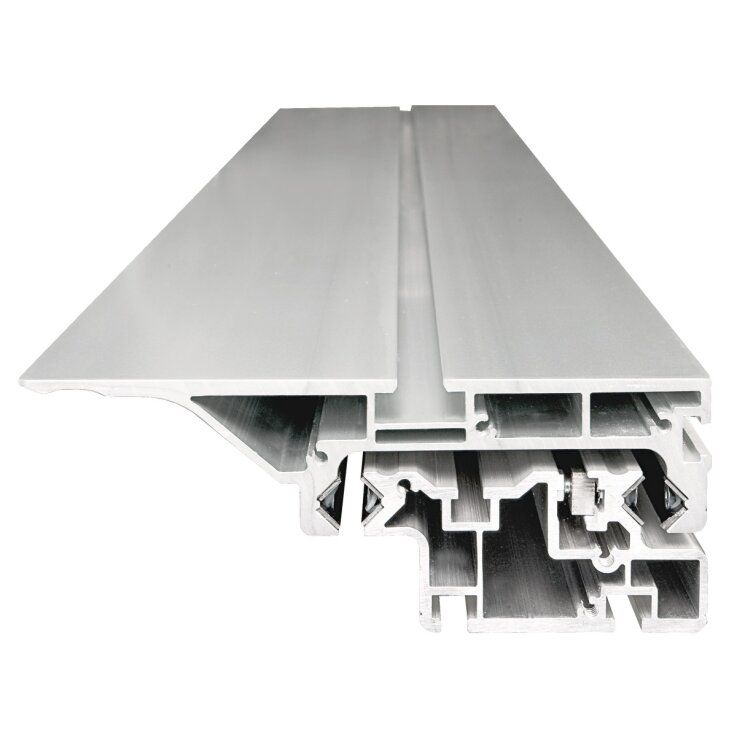

Alu-Schiebeschlitten

• Ausgestattet mit tausendfachbewährtem Kugelkontaktsystem
• Verwindungssteif, höchstpräzise, leichtgängig und problemlos im täglichen Gebrauch
• 10 Jahre Holzkraft-Garantie auf Verschleiß der Führungsbahnen

Grauguss-Fräsaggregat

• Direkt am Frästisch befestigt
• Frässpindel weit oben mit Präzisionskugellager gelagert, dadurch geringstmögliche Lagerbelastung und höchstmögliche Lebensdauer
• 3 Fräsgeschwindigkeiten von 3500 bis 10000 min¯¹

Leistungsstarke Motoren

• mit leistungsstarkem Drehstrom-Motor ausgestattet

Frässchutz

• Der Frässchutz ist für maximale Sicherheit serienmäßig mit einer höhenverstellbaren Führungsschiene und Schutzblech ausgestattet.

Fräsanschlag

• Exakter Fräsanschlag mit einer Schnellverstellung und einer Feineinstellung mit Skala an der Anschlagbacke
• Der integrierte Absauganschluss sorgt für freie Sicht

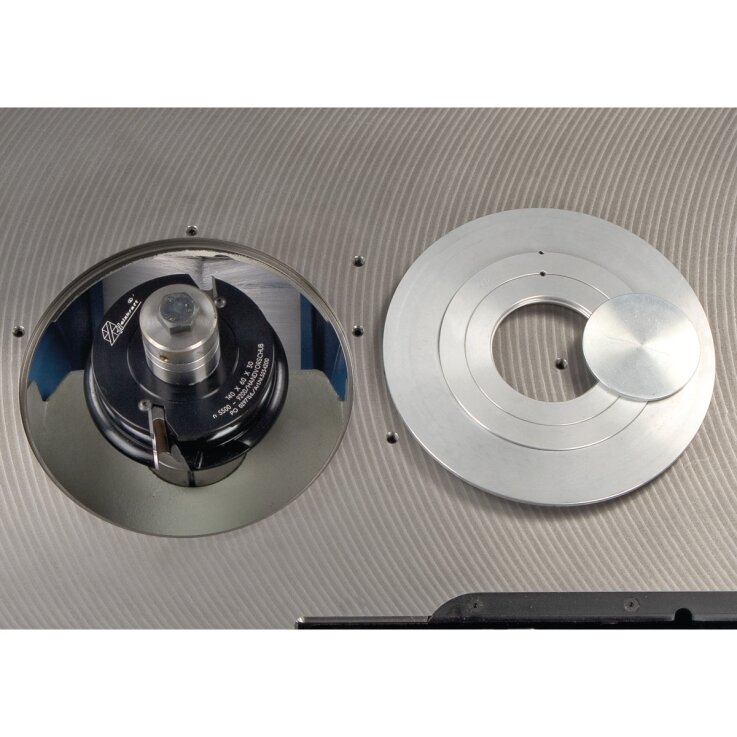

Frästischöffnung

• Eine große Frästischöffnung ermöglicht auch den Einsatz von größeren Abplattfräsern und Zapfenschneid- und Schlitzwerkzeugen über und unter dem Tisch

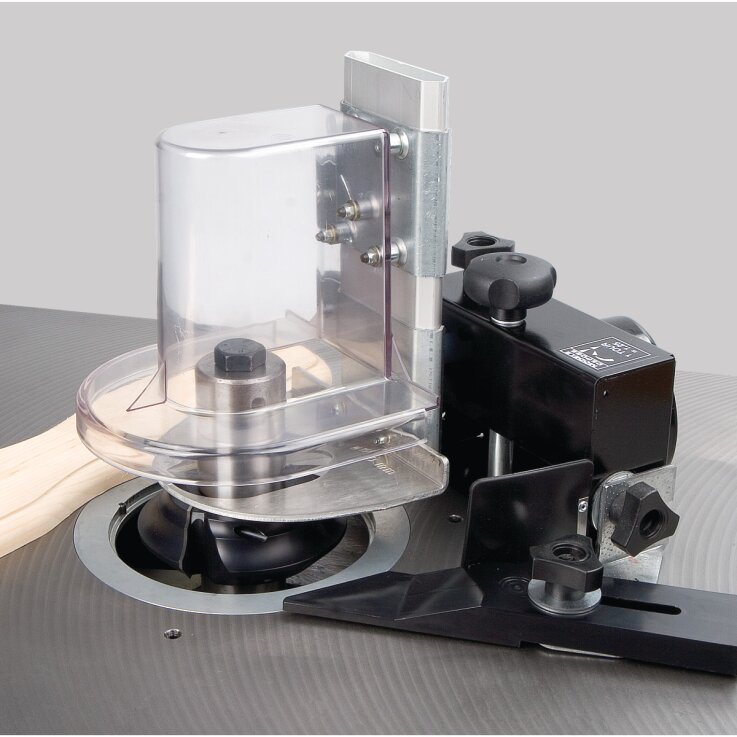

Bogenfrässchutzhaube

• Serienmäßig im Lieferumfang enthalten

Wendeanschlagbacken

• Vielseitig integrierbarer Anschlag zum Überbrücken der Werkzeuglücke
• Ermöglicht sicheres Arbeiten auch mit schmalen Werkstücken

TECHNISCHE DATEN

Abmessungen und Gewichte

• Gewicht (Netto) ca.: 290 kg

Anschluss Absaugung

• Absaugstutzendurchmesser: 2 x 120 mm

Arbeitstisch

• Arbeitstischlänge: 1000 mm
• Arbeitstischbreite: 435 mm
• Tischhöhe: 900 mm
• Schiebeschlittenlänge: 1000 mm
• Schiebeschlittenbreite: 270 mm

Aufstellinformationen

• Platzbedarf Länge: 1945 mm
• Platzbedarf Breite/Tiefe: 2220 mm
• Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
• Maschinenkörper Länge: 1000 mm
• Maschinenkörper Breite/Tiefe: 846 mm
• Arbeitsbereich Länge: 1600 mm
• Arbeitsbereich Breite/Tiefe: 1600 mm
• Erläuterung Arbeitsbereich: Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.

Elektrische Daten

• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz
• Leistung Antriebsmotor: 5,0 kW

Frässpindel

• Spindelneigung: 0 – -45°
• Nutzlänge der Spindel: 100 mm
• Spindelüberstand max. über Tisch: 130 mm
• Spindeldrehzahl(en): 3500/7000/10000 min¯¹
• Spindeldorndurchmesser: 30 mm

Fräswerkzeugdurchmesser max.

• Werkzeugdurchmesser max. absenkbar: 180 mm
• Werkzeugdurchmesser max. Profilfräsen: 210 mm
• Werkzeugdurchmesser max. Zapfenfräsen: 275 mm

Lieferumfang

• Bogenfrässchutzhaube
• Eloxierter Aluminium-Schiebeschlitten
• Teleskop-Gehrungsanschlag
• Aluminium-Anschlagbacken
