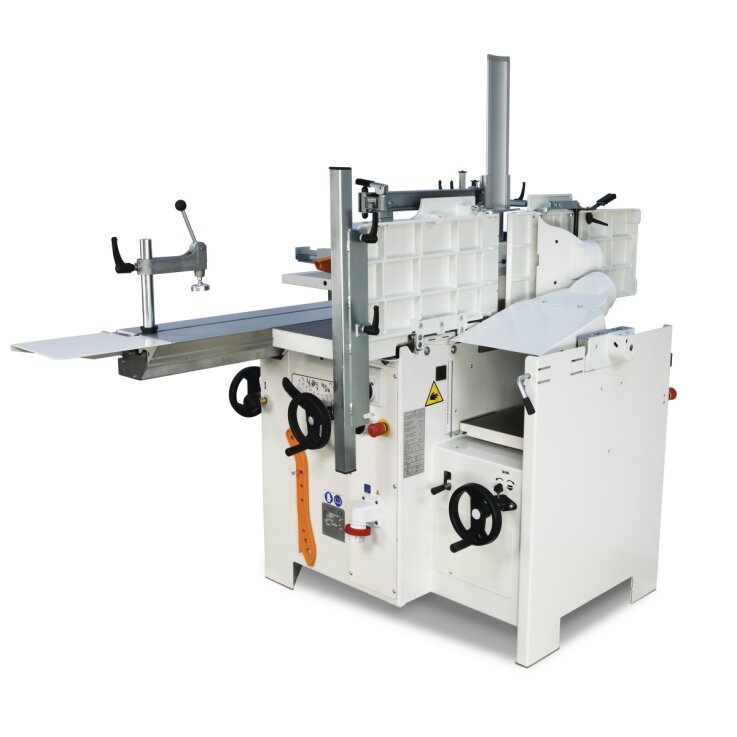

HOLZKRAFT Universal-Mehrfachkombination minimax lab 300p F16 TERSA
Universal mit Alu-Formatschiebeschlitten. Viel Leistung auf kleinem Raum bei geringen Investitionskosten.
- Zum Sägen, Fräsen, Abrichthobeln, Dickenhobeln und optional Langlochbohren
- Stabile Stahl-Graugusskonstruktion
- Format-Schiebeschlitten 1600 mm aus eloxiertem Aluminium für höchste Schnittpräzision
- Besäumrahmen mit Teleskop-Alu-Ablänganschlag mit einem Klappanschlag für Platten und große Werkstücke

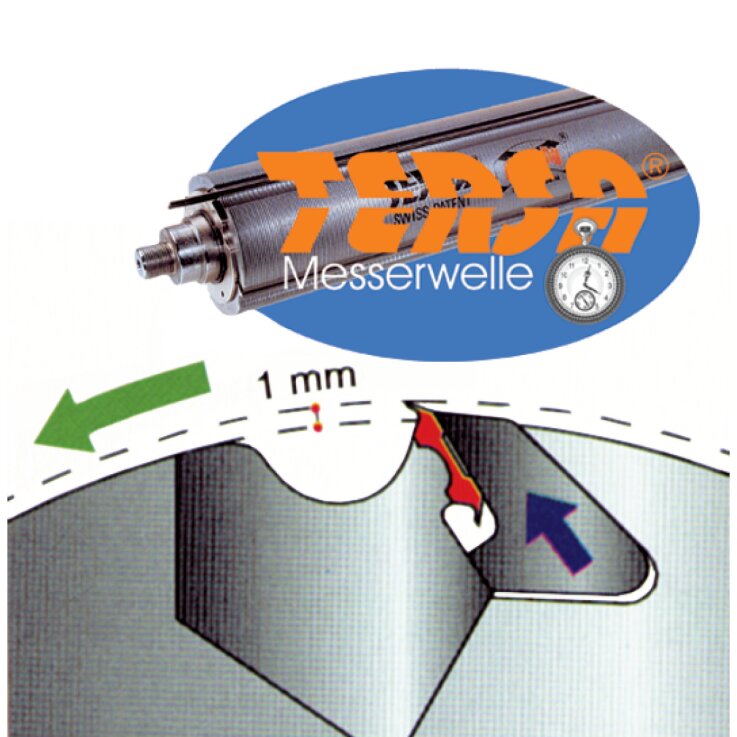

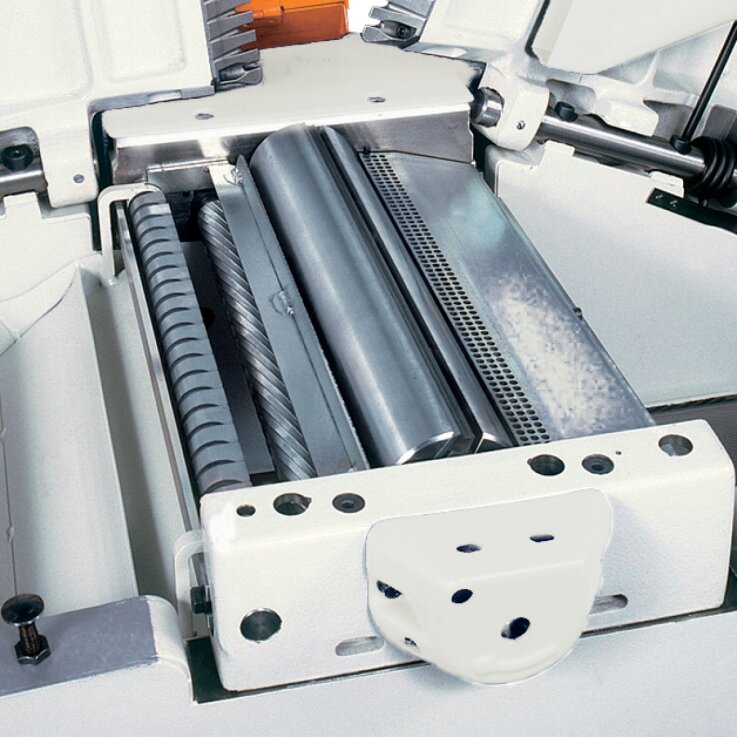

- Hobelaggregat serienmäßig mit TERSA-Schnellwechselsystem mit drei Hobelmessern

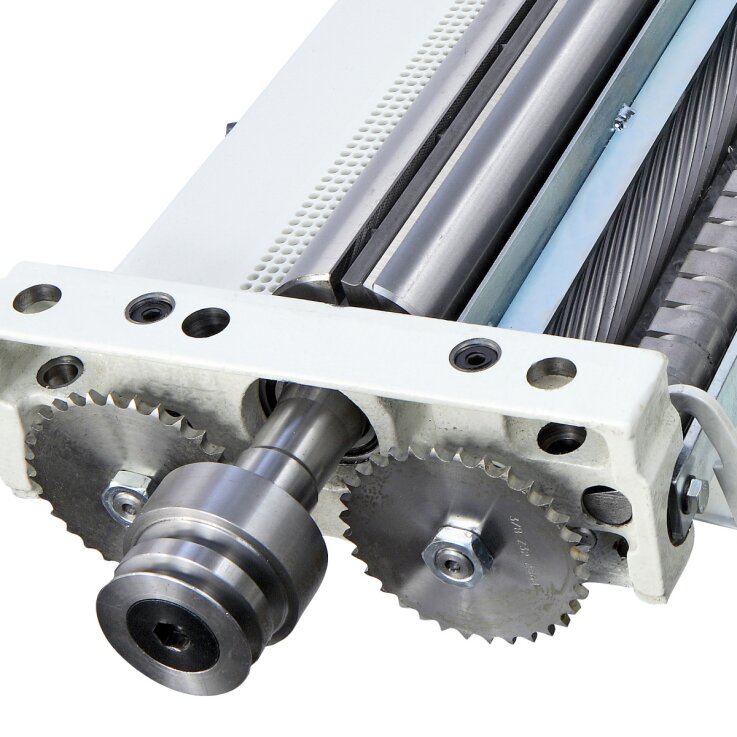

- Schrägverzahnte Stahleinzugswalze für konstanten Werkstückeinzug beim Dickenhobeln
- Drei Fräsgeschwindigkeiten, von 3.600 - 10.000 min-1 manuell verstellbar
- Drei unabhängige Industriemotoren
- Mit abschließbarem Hauptschalter, Motorschutzschalter, Not-Aus-Schalter
Aluminium-Formatschiebeschlitten
- Ausgestattet mit tausendfach bewährtem Kugelkontaktsystem
- Dauerhaft leichtgängig
- Staub- und schmutzunempfindlich durch minimalen Berührungspunkt zwischen Kugel und Trapezschiene
- 10 Jahre Holzkraft-Garantie auf Verschleiß der Führungsbahnen
TECHNISCHE DATEN
Abmessungen und Gewichte
- Gewicht (Netto) ca.: 430 kg
Abrichte
- Abrichttisch Breite: 300 mm
- Abrichttisch Länge: 1300 mm
- Neigungswinkel Säge-/Abrichtanschlag: 90 / 45°
- Spanabnahme max. Abrichte: 3 mm
Anschluss Absaugung
- Absaugstutzendurchmesser: 4 x 120 mm
- Absaugstutzendurchmesser Sägeblattschutz: 60 mm

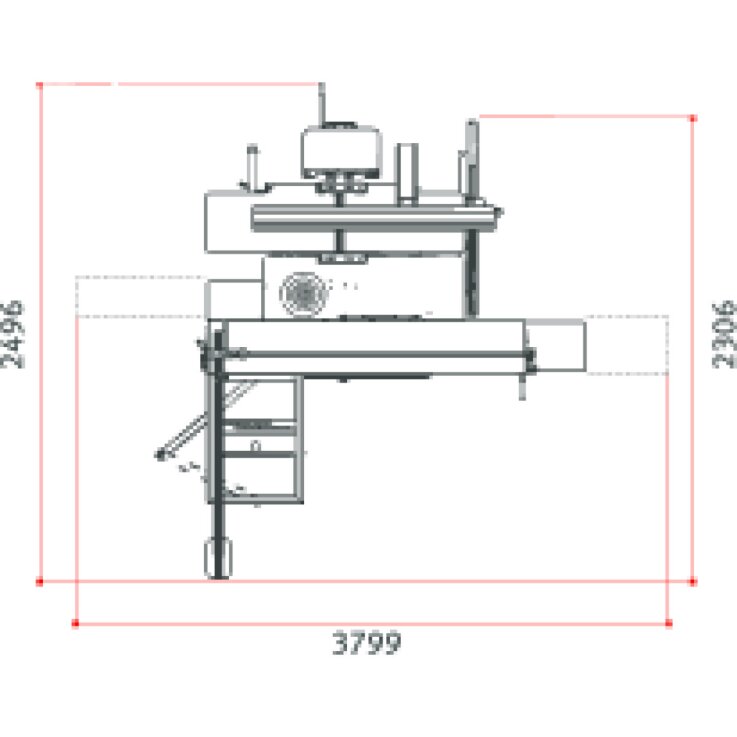

Aufstellinformationen
- Platzbedarf Länge: 3859 mm
- Platzbedarf Breite/Tiefe: 2793 mm
- Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
- Maschinenkörper Länge: 802 mm
- Maschinenkörper Breite/Tiefe: 960 mm
- Arbeitsbereich Länge: 1600 mm
- Arbeitsbereich Breite/Tiefe: 2300 mm
- Erläuterung Arbeitsbereich: Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
Dicke
- Dickentisch Länge: 450 mm
- Dickentisch Breite: 300 mm
- Arbeitshöhe Dicke min.: 3mm
- Arbeitshöhe Dicke max.: 220 mm
- Spanabnahme max. Dicke: 3 mm
Elektrische Daten
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
- Nennbetriebsart Antriebsmotor: S6
- Einschaltdauer Antriebsmotor: 40 %
- Leistung Antriebsmotor: 3 x 4 kW
Schiebeschlitten und Tisch
- Formatschiebeschlittenlänge: 1600 mm
- Formatschiebeschlittenbreite: 270 mm
- Formatschiebeschlittenhöhe: 124 mm
- Tischlänge: 1020 mm
- Tischbreite: 325 mm
- Tischhöhe: 900 mm

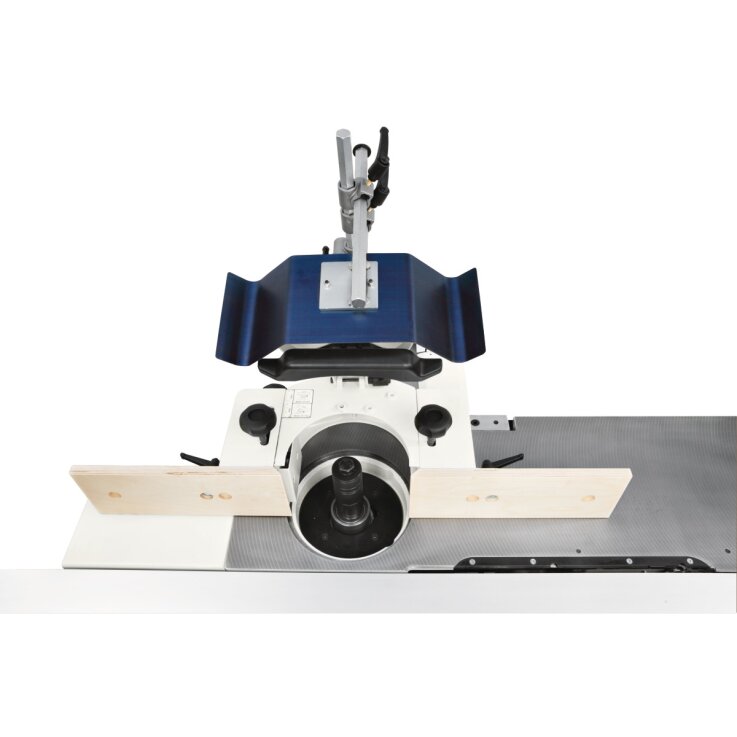

Frässpindel
- Spindelneigung: 0 °
- Spindeldorndurchmesser: 30 mm
- Nutzlänge der Spindel: 100 mm
- Spindeldrehzahl(en): 3600/7500/10000 min⁻¹
Fräswerkzeugdurchmesser max.
- Werkzeugdurchmesser max.: 180 mm
- Werkzeugdurchmesser max. absenkbar: 120 mm
- Werkzeugdurchmesser max. Zapfenfräsen: 275 mm
Hobelmesserwelle
- Hobelwellentyp: TERSA
- Hobelwellendurchmesser: 72 mm
- Anzahl Hobelmesser: 3 St

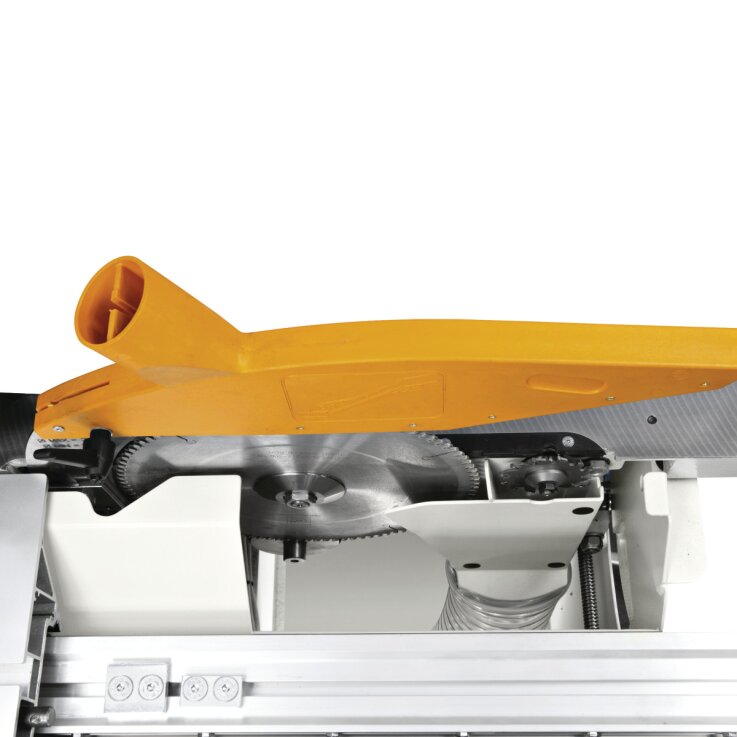

Kreissägeeinheit
- Besäumlänge: 1600 mm
- Schnittbreite mi Parallelanschlag: 800 mm
- Max. Ablängbreite links vom Sägeblatt: 1660 mm
- Sägeblattneigung: 90 – 45°
- Max. Schnitthöhe bei 90°: 90 mm
- Max. Schnitthöhe bei 45°: 63 mm
- Max. Sägeblattüberstand 90°: 100 mm
- Max. Sägeblattüberstand 45°: 78 mm
- Durchmesser (Haupt-)Sägeblatt: 315 mm
- Erläuterung Durchmesser (Haupt-)Sägeblatt: mit Vorritzer
- Drehzahl (Haupt-)Sägeblatt: 3500 min⁻¹
Vorschub
- Vorschubgeschwindigkeit: 7 m/min
Ausstattung
- Vorritzeinrichtung: optional erhältlich
- Schiebeschlitten: aus eloxiertem Aluminium
- Besäumrahmen: mit winkelverstellbarem Teleskopablänganschlag mit zwei Profi-Klappanschlägen
- Exzenterspanner ✔
- Anschläge: Kombi Abricht-/Parallelanschlag

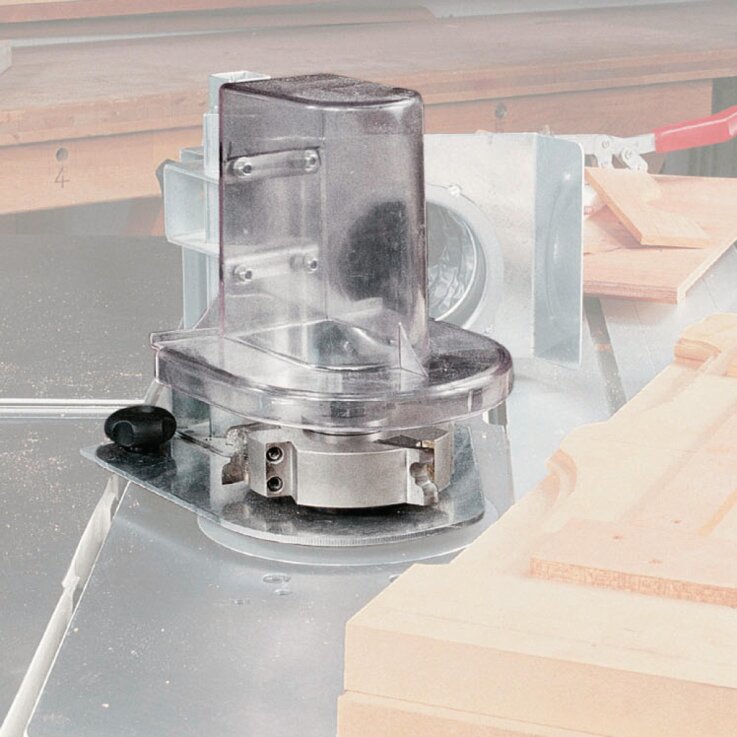

- Bogenfrässchutzhaube ✔

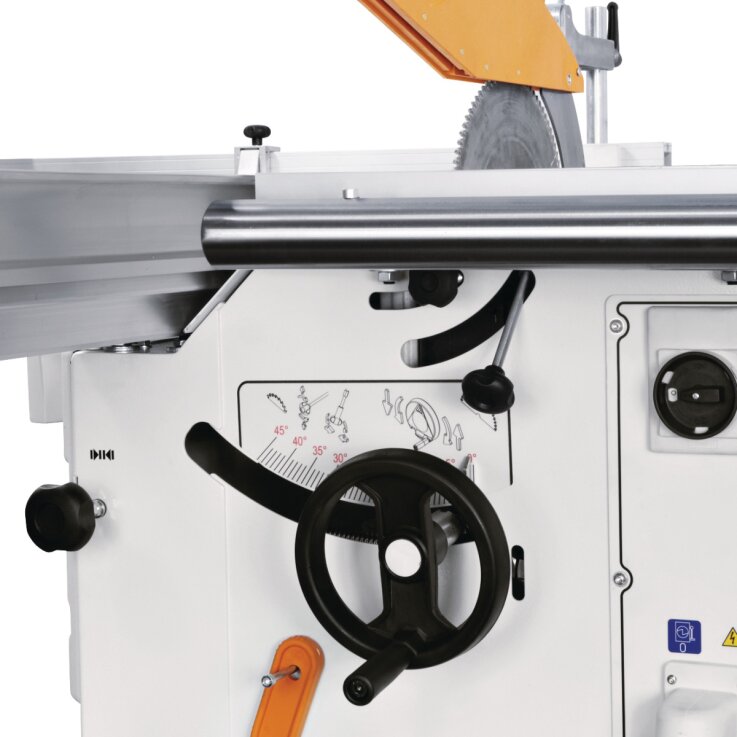

- Höhenverstellung und Schwenkung des Sägeaggregats: manuell
- Höhenverstellung und Schwenkung des Fräsaggregats: manuell
