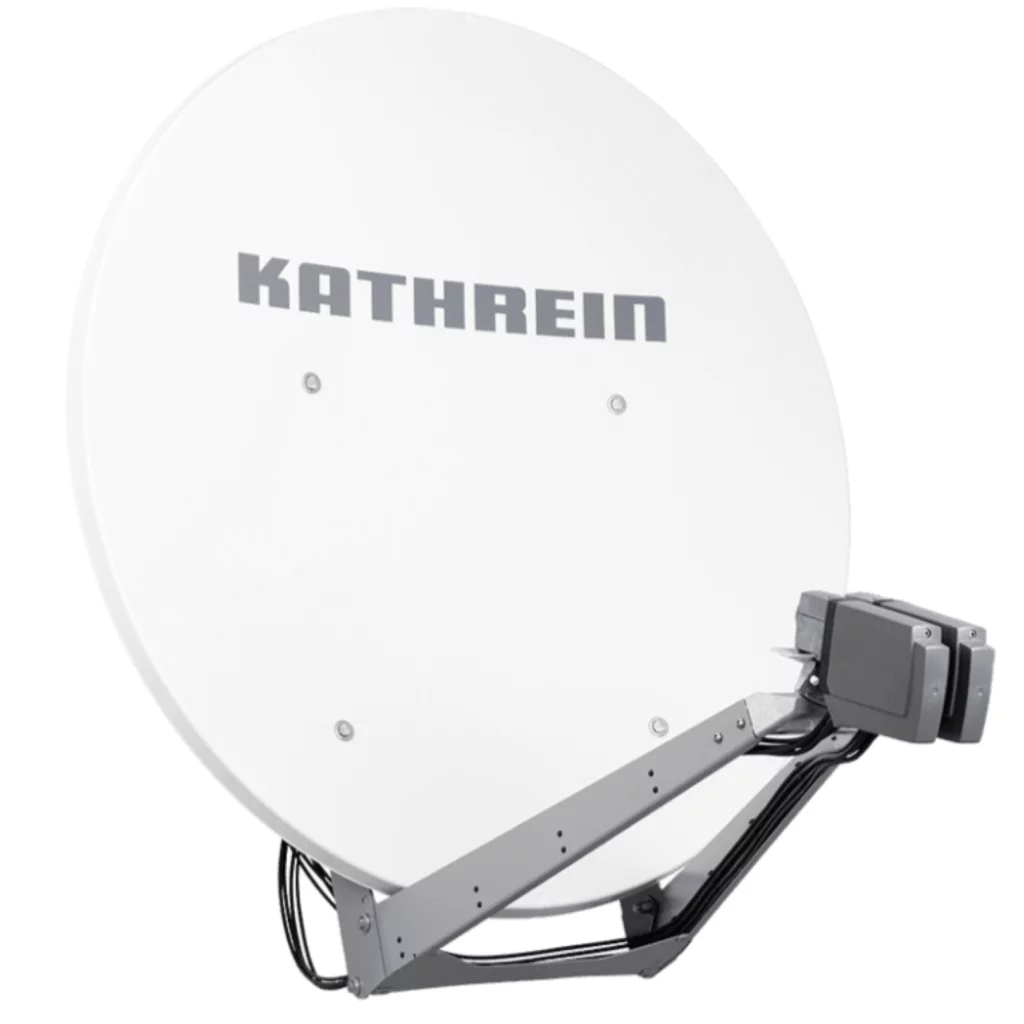

KATHREIN CAS 120 H Offset-Parabolantenne, inkl. montierter Heizmatte ESO 120 H, weiß, Ø 120 cm

KATHREIN CAS 120 H Offset-Parabolantenne, inkl. montierter Heizmatte ESO 120 H, weiß, Ø 120 cm

Die KATHREIN CAS 120 H ist ein leistungsstarker Satellitenempfänger, der auch bei extremen Witterungsbedingungen zuverlässig funktioniert.

Dank der montierten Heizmatte ESO 120 H bleibt das Gerät auch bei Minusgraden betriebsbereit und sorgt für eine stabile Signalübertragung.

Das robuste Gehäuse schützt den Empfänger vor Feuchtigkeit und Staub und ist somit perfekt für den Einsatz im Freien geeignet.

Mit einer Empfangsfrequenz von 10,7 - 12,75 GHz und einem Rauschmaß von nur 0,2 dB liefert die CAS 120 H eine erstklassige Bild- und Tonqualität.

Die automatische Satellitenerkennung und die einfache Installation machen den Empfänger auch für Einsteiger geeignet.

• Optimale elektrische Daten bei geringsten mechanischen Abmessungen durch Offset-Speisung und schwenkbare Multifeed-Adapterplatte zur Positionierung der Speisesysteme in die für Multifeed-Empfang typischen Nebenbrennpunkte
• Am Tragarm können, ohne zusätzliche Bauteile, zwei Universal-Speisesysteme zum Empfang von 3° bis 4° (z. B. ASTRA 19,2°/23,5°) oder 6° auseinander liegenden Satelliten befestigt werden
• Bei 6°-Satelliten-Abstand kann zusätzlich auch mittig ein Speisesystem montiert werden (drei Satelliten mit jeweils 3°-Abstand)
• Für die Montage zusätzlich erforderlich: Azimut-/Elevationshalterung ZAS 120

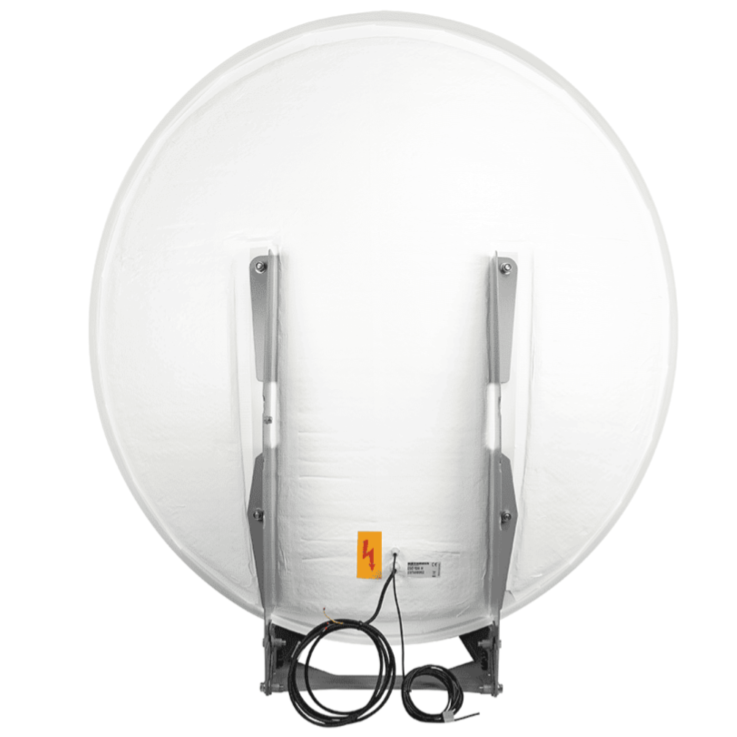

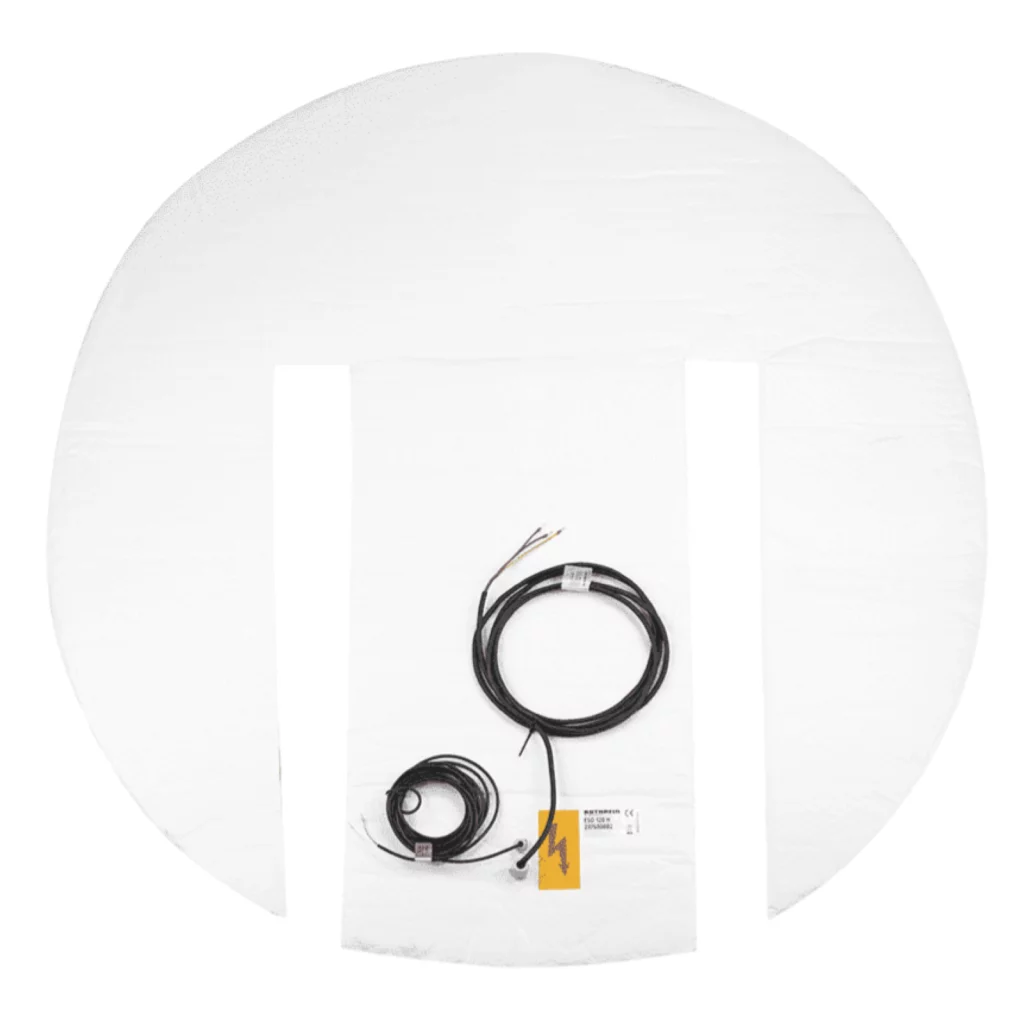

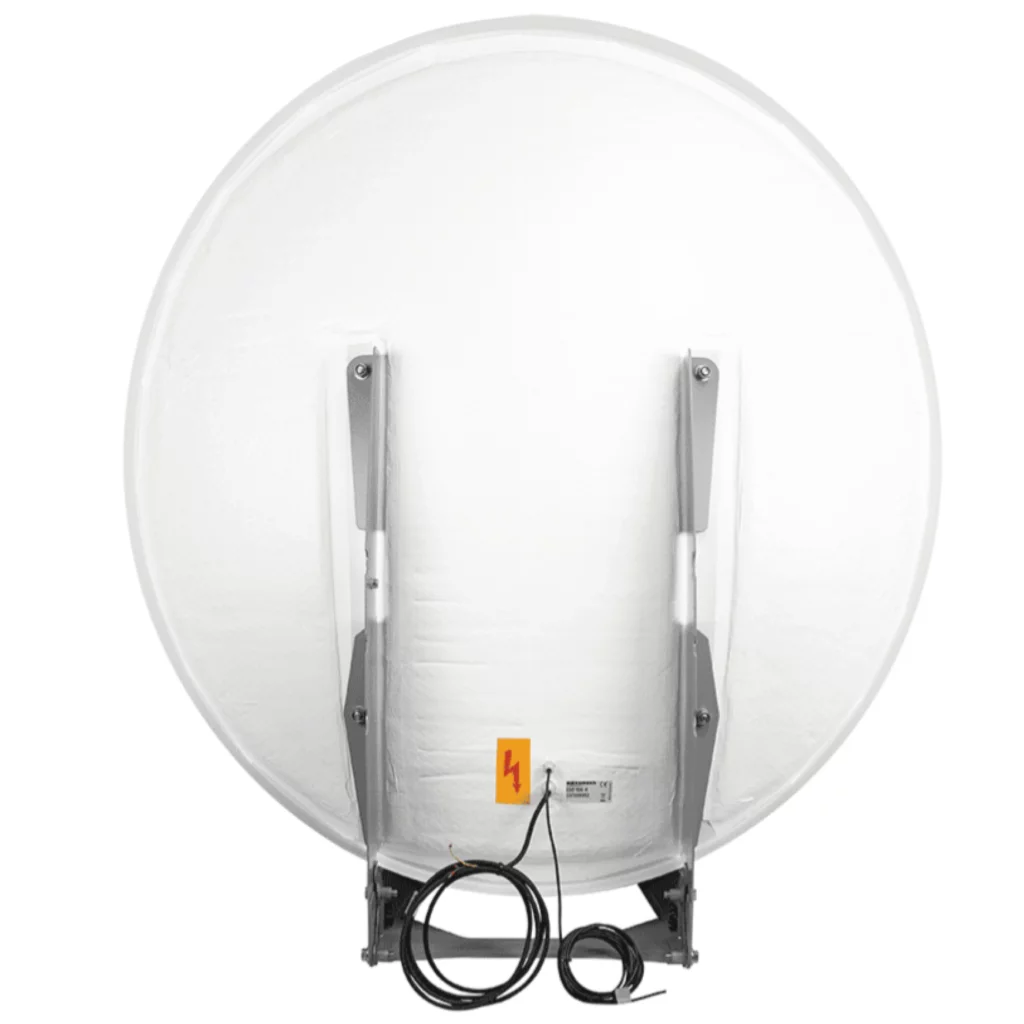

ESO 120 H:

• Gute Wärmeverteilung durch einen optimalen Sitz der Heizmatte am Reflektor
• Elementträger aus Aluminiumfolie, Vorderseite mit selbstklebenden Folienstreifen
• Wärmedämmung aus Luftpolsterfolie mit reflektierender Schicht, 4 mm
• Eingebauter Fühler, um zusätzlich die Heizungstemperatur über eine Steuerung zu definieren
• Betrieb ohne Steuerung möglich
• Betrieb mit folgenden Steuerungen möglich: ESO 005, ESO 96 S, ESO 97 S, ESO 97 SL

Technische Daten CAS 120

• Empfangsbereich: 10,70 – 12,75 GHz
• Antennengewinn bei 10,70 – 11,70 GHz | 11,70 – 12,50 GHz | 12,50 – 12,75 GHz: 41,5 dBi | 42,15 dBi | 42,5 dBi
• Systemgüte-Speisesystem mittig; UAS 571/572/584/585: 22,0 dB/K | 23,0 dB/K
• Systemgüte-Speisesystem-Abstand 3° – 4°; UAS 571/572/584/585: 21,8 dB/K | 22,8 dB/K
• Systemgüte-Speisesystem-Abstand 6°; UAS 571/572/584/585: 21,5 dB/K | 22,6 dB/K
• Kreuzpolarisations-Entkopplung: Typ. > 30 dB
• Windlast: 1296 N
• Max. zulässige Windgeschwindigkeit: 157 km/h
• Einstellbereich Elevation | Azimut: 5 – 50 ° | 360 °
• Halbwertsbreite: Typ. < 1,43 °
• Spannbereich der Mastschelle: 50 – 90 mm
• Farbe: weiß
• Maße: Ø 120 cm

Technische Daten ES0 120 H

• Zul. Umgebungstemperatur: -40 bis +80 °C
• Heizleistung: 716 W
• Entspricht den Normen: EN 61000-6-1, EN 61000-6-3, EN 1010-1, EN 60519-1, EN 60519-2
• Nennstrom: 3 A
• Isolationswiderstand: > 20 MΩ
• Nenntemperatur (Frostschutz): +3 °C
• Temperaturschutz: 80 °C-Öffner
• Aufbau und Ausführung nach: DIN VDE 0100, DIN EN 60519-1, VDE 0721-1 DIN EN 50173-4, VDE 0800-173-4
• Betriebsspannung: 230 +6 %/-10 %; 50 – 60 Hz V
• Lebensdauer:mind. 10 Jahre
• Schutzart:IP 65
• Spannungsfestigkeit:2,5 kV
• Nennleistung:ca. 500 W/m²
• Empfohlene Montagetemperatur: +15 bis +30 °C
• Nennspannung: 230 V
