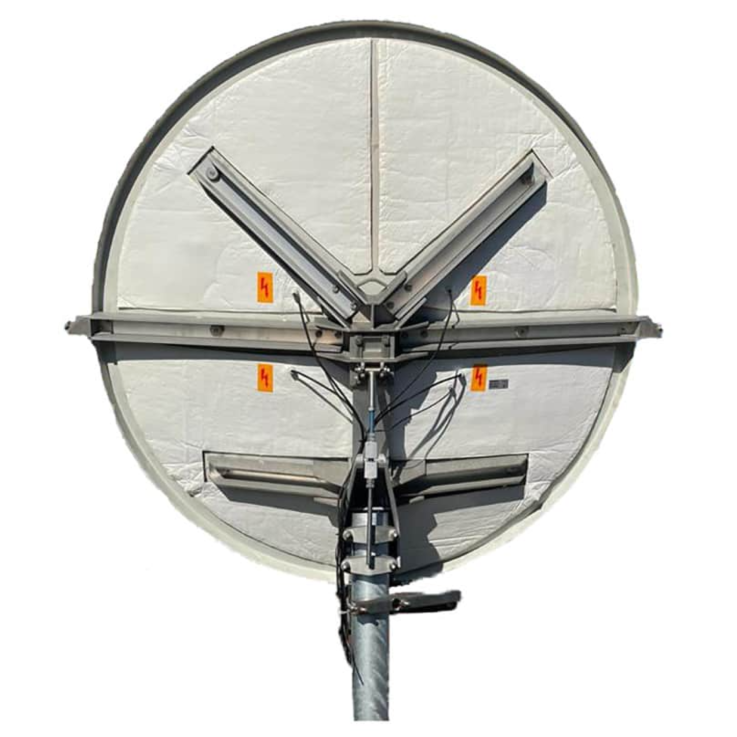

KATHREIN CAS 180 HL Professionelle SAT-Antenne, Aluminium-Ausführung, inkl. montierter Heizmatte ESO 180 HL (leistungsgesteigert), Ø 180 cm

KATHREIN CAS 180 HL Professionelle SAT-Antenne, Aluminium-Ausführung, inkl. montierter Heizmatte ESO 180 HL (leistungsgesteigert), Ø 180 cm

Wenn Sie auf der Suche nach einem erstklassigen Satellitenempfangssystem sind, das Ihnen eine zuverlässige und effiziente Kommunikation ermöglicht, dann ist die KATHREIN CAS 180 HL die perfekte Wahl für Sie.

Dieses hochwertige Produkt wurde speziell für den Einsatz in anspruchsvollen Umgebungen entwickelt und bietet Ihnen eine hervorragende Leistung sowie eine lange Lebensdauer.

Die CAS 180 HL verfügt über eine robuste Konstruktion, die ihr eine hohe Widerstandsfähigkeit gegenüber extremen Witterungsbedingungen verleiht.

Mit ihrem breiten Frequenzbereich und ihrer hohen Empfangsqualität können Sie sicher sein, dass Sie immer eine klare und zuverlässige Verbindung haben werden.

Dank ihrer leistungsstarken Signalverarbeitung und ihrer effektiven Rauschunterdrückung können Sie selbst in schwierigen Umgebungen eine hervorragende Empfangsqualität genießen.

Die montierte Heizmatte ESO 180 HL sorgt für eine optimale Leistung der KATHREIN CAS 180 auch bei extremen Temperaturen.

Die Heizmatte verhindert, dass sich Schnee oder Eis auf der Antenne ansammelt und somit die Signalqualität beeinträchtigt.

Dadurch können Sie sicher sein, dass Sie auch bei widrigen Wetterbedingungen eine klare und zuverlässige Verbindung haben werden.

• Am Tragarm können im Lieferzustand bis zu zwei Compact-Speisesysteme zum Empfang von 3° bis 6° (CAS 124) bzw. 3° (CAS 180) auseinander liegenden Satelliten befestigt werden. Für andere Kombinationen ist zusätzlich eine Multifeed-Adapterplatte erforderlich.
• Folgende Bauteile werden zusätzlich benötigt: Speisesystem-Halterung ZAS 181C (BN 237500015) und Azimut-/Elevations-Halterung ZAS 186 (BN 218676)
• Azimut-Feineinstellung für CAS 180/CAS 124: ZAS 189 (BN 23710017)
• Standfüße für CAS 180: ZSO 180 (BN 23710014), ZSO 181 (BN 23710015)

ESO 180 HL

• Flexible Spezialheizmatte mit integrierter Wärmedämmung und PTFE-isolierten Heizelementen
• Gute Wärmeverteilung durch einen optimalen Sitz der Heizmatte am Reflektor
• Elementträger aus Aluminiumfolie, Vorderseite mit selbstklebenden Folienstreifen
• Wärmedämmung aus Luftpolsterfolie mit reflektierender Schicht, 4 mm
• Eingebauter Fühler, um zusätzlich die Heizungstemperatur über eine Steuerung zu definieren
• Für den Betrieb der ESO 180 HL ist eine Steuerung zwingend erforderlich. Dazu ist der benötigte Temperaturfühler in der Heizmatte eingebaut.
• Betrieb mit folgenden Steuerungen möglich: ESO 97 SL, ESO 99 S

Technische Daten CAS 180

• Durchmesser: 180 cm
• Empfangsbereich: 10,70 – 12,75 GHz
• Antennengewinn bei 10,70 – 11,70 GHz: 44.5 dBi
• Antennengewinn bei 11,70 – 12,50 GHz: 45.15 dBi
• Antennengewinn bei 12,50 – 12,75 GHz: 45.5 dBi
• Halbwertsbreite: 0.9°
• Kreuzpolarisations-Entkopplung: > 30 dB
• Windlast: 3396 N
• Spannbereich der Mastschelle ZAS 180/ZAS 186: 75 – 114 mm
• Einstellbereich Elevation: 5-50°
• Einstellbereich Azimut: 360°
• Systemgüte (G/T): Siehe Speisesystem
• Max. Abmessungen Höhe: 1511 mm
• Max. Abmessungen Auslage (ab Mastmitte ohne Speisesystem): 1900 mm
• Abmessungen Breite: 1980 mm
• Gewicht: 60 kg

Technische Daten ESO 180 HL

• Geeignet für Sat-Antenne: CAS 180
• Zul. Umgebungstemperatur: -40 bis +80 °C
• Heizleistung: 2750 W
• Entspricht den Normen: EN 61000-6-1, EN 61000-6-3, EN 1010-1, EN 60519-1, EN 60519-2
• Nennstrom: ca. 12 A
• Isolationswiderstand: > 20 MΩ
• Nenntemperatur (Frostschutz): +3 °C
• Temperaturschutz: 80 °C-Öffner
• Aufbau und Ausführung nach: DIN VDE 0100, DIN EN 60519-1, VDE 0721-1 DIN EN 50173-4, VDE 0800-173-4
• Betriebsspannung: 230 +6 %/-10 %; 50 – 60 Hz V
• Lebensdauer: mind. 10 Jahre
• Schutzart: IP 65
• Spannungsfestigkeit: 2,5 kV
• Nennleistung: ca. 500 W/m²
• Empfohlene Montagetemperatur: +15 bis +30 °C
• Nennspannung: 230 V
• Gewicht: ca. 4,3 kg
