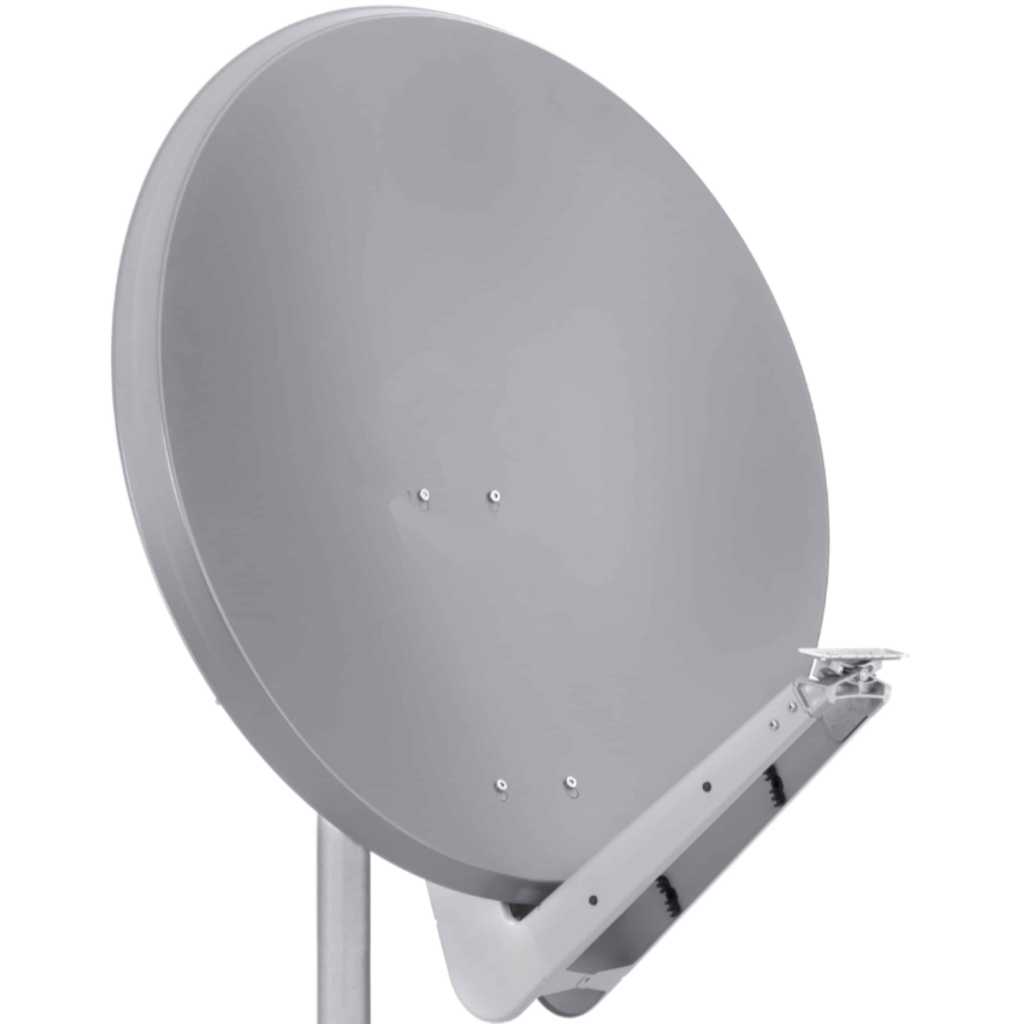

KATHREIN CAS 90 HD Offset Parabolantenne, inkl. montierter Heizmatte ESO 90 H, graphit, Ø 90 cm

KATHREIN CAS 90 HD Offset Parabolantenne, inkl. montierter Heizmatte ESO 90 H, graphit, Ø 90 cm

Suchen Sie nach einem hochwertigen Satellitenempfangssystem, das Ihnen ein hervorragendes Fernseherlebnis bietet?

Dann ist die KATHREIN CAS 90 HD die perfekte Wahl für Sie!

Dieses Satellitenempfangssystem ist ein Meisterwerk der Technik und bietet Ihnen eine hervorragende Empfangsqualität für alle Ihre Lieblingssender.

Die KATHREIN CAS 90 HD ist in einem eleganten Graphit-Finish erhältlich und passt perfekt zu jeder modernen Einrichtung.

Sie ist mit einer hochwertigen Heizmatte ESO 90 H ausgestattet, die das System vor Schäden durch Schnee und Eis schützt und sicherstellt, dass Sie auch bei schlechtem Wetter eine hervorragende Signalqualität erhalten.

• Am Tragarm können, ohne zusätzliche Bauteile, zwei Universal-Speisesysteme zum Empfang von 3° bis 4° (ASTRA 19,2°/23,5°) oder 6° (z. B. ASTRA/EUTELSAT-HOTBIRD) auseinander liegenden Satelliten befestigt werden
• Hoher Montagekomfort: Komplett vormontiert, Reflektor mit Schlüsselloch-Befestigung, große Flügelmuttern mit Ansatzfläche für Gabelschlüssel SW17, beidseitige Elevationsskala
• Alle Verbindungselemente (Schrauben, Nieten, Scheiben, Gewindebügel M10) bestehen aus korrosionsbeständigem Edelstahl bzw. Zink-Druckguss
• Schnappkabelhalter für bis zu acht Koaxialkabel aus witterungsbeständigem Kunststoff
• Patentierte Schwenkmöglichkeit der Multifeed-Adapterplatte in stabiler, korrosionsbeständiger Aluminium-Druckgusstechnik
• Für andere Kombinationen ist zusätzlich die Multifeed-Adapterplatte ZAS 90 erforderlich

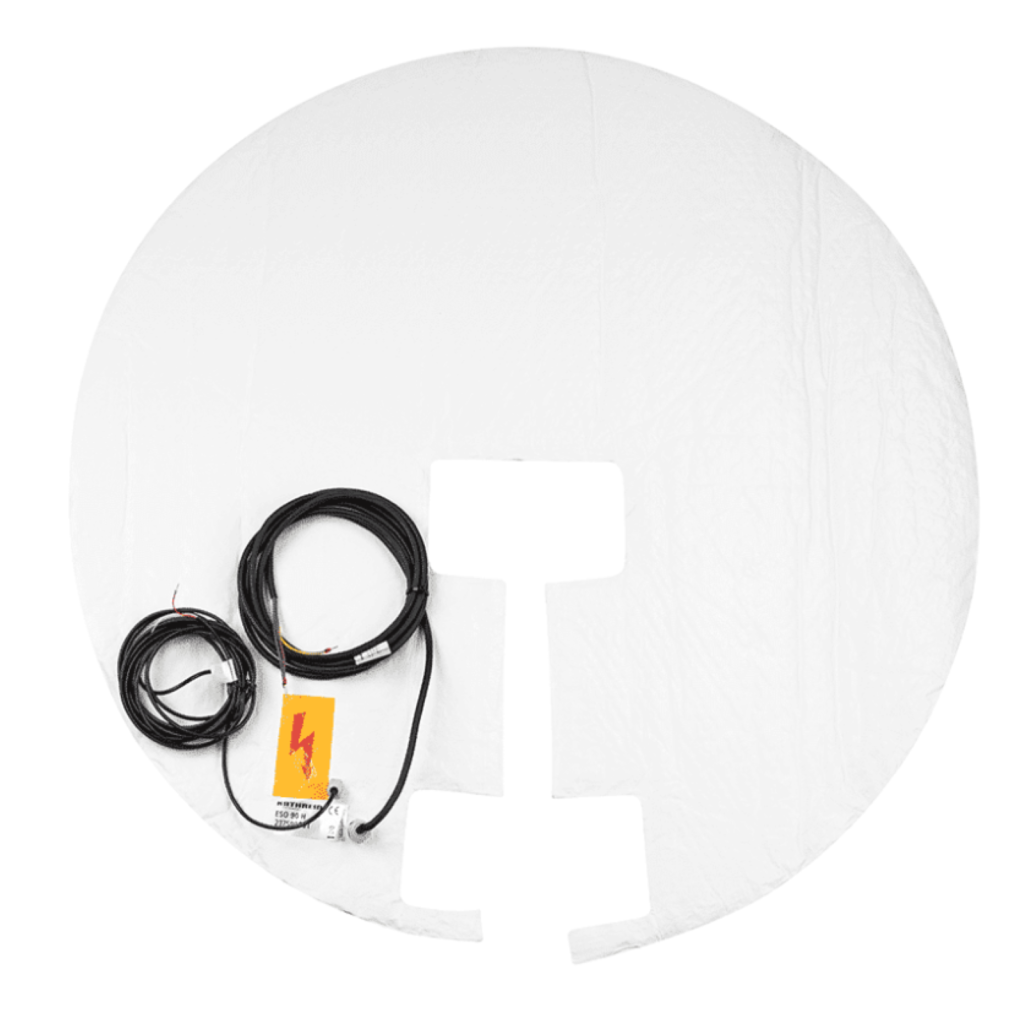

ESO 90 H:

• Gute Wärmeverteilung durch einen optimalen Sitz der Heizmatte am Reflektor
• Elementträger aus Aluminiumfolie, Vorderseite mit selbstklebenden Folienstreifen
• Wärmedämmung aus Luftpolsterfolie mit reflektierender Schicht, 4 mm
• Eingebauter Fühler, um zusätzlich die Heizungstemperatur über eine Steuerung zu definieren
• Betrieb ohne Steuerung möglich
• Betrieb mit folgenden Steuerungen möglich: ESO 005, ESO 96 S, ESO 97 S, ESO 97 SL

Technische Daten CAS 90 HD

• Empfangsbereich: 10,70 – 12,75 GHz
• Antennengewinn bei 10,70 – 11,70 GHz | 11,70 – 12,50 GHz | 12,50 – 12,75 GHz: 38,6/39,2/39,6 dBi
• Systemgüte-Speisesystem mittig; UAS 177/572/584/585: 18,8/19,8 dB/K
• Systemgüte-Speisesystem-Abstand 3° – 4°; UAS 177/572/584/585: 18,3 dB/K | 18,3 dB/K
• Systemgüte-Speisesystem-Abstand 6°; UAS 177/572/584/585: 17,9 dB/K | 18,7 dB/K
• Kreuzpolarisations-Entkopplung: Typ. > 27 dB
• Windlast: 730 N
• Max. zulässige Windgeschwindigkeit: 190 km/h
• Einstellbereich Elevation | Azimut: Vormastmontage
• Einstellbereich Multifeed-Adapterplatte: ± 20 °
• Halbwertsbreite: Typ. < 1,9 °
• Spannbereich der Mastschelle: 48 – 90 mm
• Farbe: graphit (ohne Logo)
• Maße: Ø 90 cm

Technische Daten ESO 90 H

• Geeignet für Sat-Antenne: CAS 90 HD
• Zul. Umgebungstemperatur: -40 bis +80 °C
• Heizleistung: 345 W
• Entspricht den Normen: EN 61000-6-1, EN 61000-6-3, EN 1010-1, EN 60519-1, EN 60519-2
• Nennstrom: 1.5 A
• Isolationswiderstand: > 20 MΩ
• Nenntemperatur (Frostschutz): +3 °C
• Temperaturschutz: 80 °C-Öffner
• Aufbau und Ausführung nach: DIN VDE 0100, DIN EN 60519-1, VDE 0721-1 DIN EN 50173-4, VDE 0800-173-4
• Betriebsspannung: 230 +6 %/-10 %; 50 – 60 Hz V
• Lebensdauer:mind. 10 Jahre
• Schutzart:IP 65
• Spannungsfestigkeit:2,5 kV
• Nennleistung:ca. 500 W/m²
• Empfohlene Montagetemperatur: +15 bis +30 °C
• Nennspannung: 230 V
