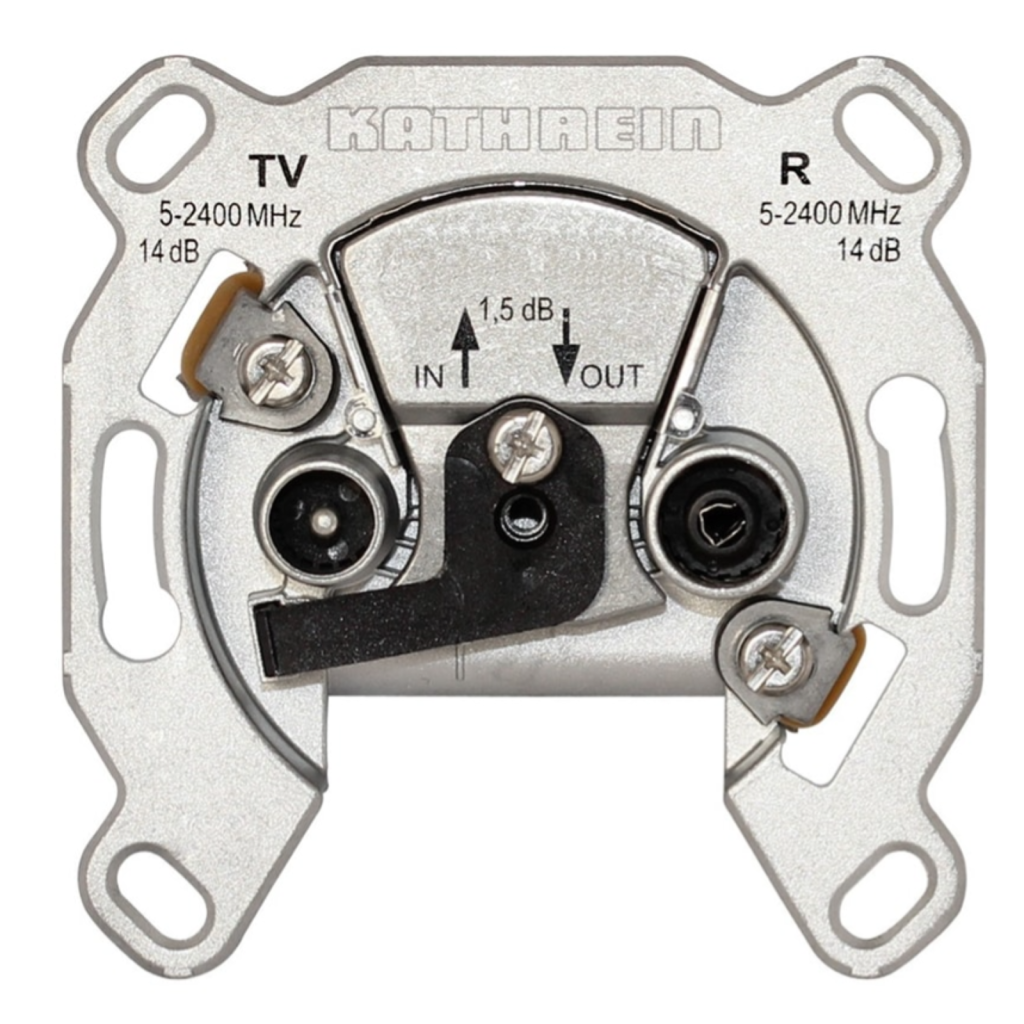

KATHREIN ESD 52 Durchschleifdose, 2fach

KATHREIN ESD 52 Durchschleifdose, 2fach

Die KATHREIN ESD 52 Durchschleifdose, 2fach ist die optimale Lösung für alle, die auf der Suche nach einer stabilen und zuverlässigen Signalübertragung sind. Ob für den Einsatz im Wohnzimmer oder im Büro, die Durchschleifdose ist für jeden Einsatzbereich geeignet. Mit ihrer hochwertigen Verarbeitung und der durchdachten Konstruktion sorgt sie für eine optimale Signalübertragung und ermöglicht Ihnen ein ungetrübtes Fernseherlebnis.

• Durchschleifdose 2fach – 2 x 47-2400 MHz – DC-Durchlass über TV/SAT – Anschlussdämpfung: VHF/UHF 14,5 dB, SAT 15 dB
• Erfüllen: EN 60728-11 und EN 50083-2
• Stabiles Druckgussgehäuse
• Mit Schraub- und Krallenbefestigung, passend für UP-Dosen mit Durchmesser 55-65 mm
• Mit fast allen Installationsprogrammen kombinierbar
• Als Abschluss-Widerstand ist ERA 14 zu verwenden
• Breitband-Richtkopplerdose für Durchschleifsysteme in Sat-Einfamilienhausanlagen
• Mit Gleichspannungs-Durchlass (integrierte Diode) über den TV-Anschluss zur Stammleitung (max. 24 V/350 mA, 22-kHz- und DiSEqCTM-Signal)

Technische Daten

• Vodafone-/KDG-Freigabe: nein
• Anschlussdämpfung Radio 5-47 MHz (Rück): 14,5 dB
• Anschlussdämpfung Radio 47-68 MHz (Band I): 14,5 dB
• Anschlussdämpfung Radio 87,5-108 MHz (FM): 14,5 dB
• Anschlussdämpfung Radio 118-470 MHz (VHF): 14,5 dB
• Anschlussdämpfung Radio 470-1006 MHz (UHF): 14,5 dB
• Anschlussdämpfung Radio 950-2150 MHz (Sat-ZF): 15 dB
• Anschlussdämpfung Radio 2150-2400 MHz (Sat-ZF): 16 dB
• Anschlussdämpfung TV 5-47 MHz (Rück): 14,5 dB
• Anschlussdämpfung TV 47-68 MHz (Band I): 14,5 dB
• Anschlussdämpfung TV 87,5-108 MHz (FM): 14,5 dB
• Anschlussdämpfung TV 118-470 MHz (VHF): 14,5 dB
• Anschlussdämpfung TV 470-1006 MHz (UHF): 14,5 dB
• Anschlussdämpfung TV 950-2150 MHz (Sat-ZF): 15 dB
• Anschlussdämpfung TV 2150-2400 MHz (Sat-ZF): 16 dB
• Durchgangsdämpfung 5-47 MHz (Rück): 1 dB
• Durchgangsdämpfung 47-68 MHz (Band I): 1,0 dB
• Durchgangsdämpfung 87,5-108 MHz (FM): 1,0 dB
• Durchgangsdämpfung 118-470 MHz (VHF): 1,0 dB
• Durchgangsdämpfung 470-1006 MHz (UHF): 1,0 dB
• Durchgangsdämpfung 950-2150 MHz (Sat-ZF): 1,9 dB
• Durchgangsdämpfung 2150-2400 MHz (Sat-ZF): 2,7 dB
• Typ. Schirmungsmaß 5-300 MHz: ≥ 85 dB
• Typ. Schirmungsmaß 300-470 MHz: ≥ 80 dB
• Typ. Schirmungsmaß 470-1006 MHz: ≥ 75 dB
• Typ. Schirmungsmaß 1000-2400 MHz: ≥ 55 dB
• Max. Fernspeisespannung/Strom: 24 V/400 mA
