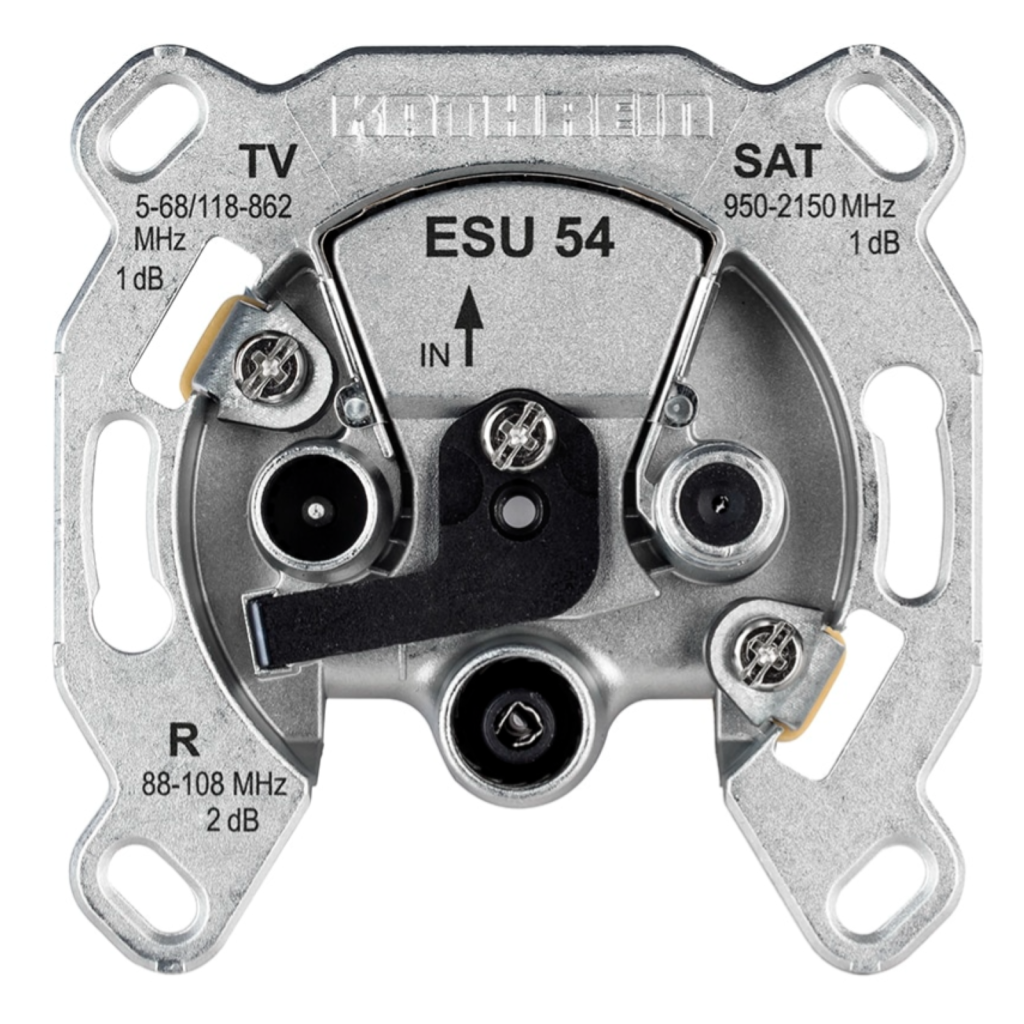

KATHREIN ESU 54 Einzelanschlussdose-Einkabelsystem, 3fach

KATHREIN ESU 54 Einzelanschlussdose-Einkabelsystem, 3fach

Mit der KATHREIN ESU 54 Einzelanschlussdose erhalten Sie die Möglichkeit, Ihre TV- und Radio-Programme auf eine völlig neue Art und Weise zu empfangen. Das hochwertige Einkabelsystem ist die perfekte Lösung für den modernen Haushalt und bietet Ihnen zahlreiche Vorteile.

Die Einzelanschlussdose ist besonders einfach zu installieren und ermöglicht Ihnen den Zugang zu allen gängigen TV- und Radio-Programmen. Das Einkabelsystem sorgt dabei für eine optimale Signalqualität und eine stabile Übertragung. Sie können das System problemlos mit Ihrem vorhandenen TV-Gerät oder Ihrer Soundanlage verbinden und so ein perfektes Entertainment-Erlebnis genießen.

• Für Einkabel-Systeme nach EN 50494 oder EN 50607
• Rückwegtauglich für Anlagen mit Kabelanschluss (CATV-Modem) oder in Anlagen mit „IP-über-Koax", z. B. mit KLAN-Modem (EXI 01)
• Überwachung der DiSEqC™-Signalisierung durch Mikrocontroller
• Zukunftssicher durch Möglichkeit, mit dem Programmer SWP 50 weitere Funktionen zu erlernen
• Überlastschutz durch elektronische Sicherung und Entkopplungsdioden
• Anschlüsse: TV – IEC (St) | Radio – IEC (Bu) | Sat-ZF – F (Bu)
• Erfüllen EN 60728-11 und EN 50083-2
• Stabiles Druckgussgehäuse
• Mit Schraub- und Krallenbefestigung, passend für Unterputz-Gerätedosen Ø 55-65 mm
• Mit fast allen Installationsprogrammen kombinierbar
• Einzelanschlussdose 1 dB, 3fach, für Stichleitungs- oder Sternverteilsysteme in Einkabel-Anlagen nach EN 50494 oder EN 50607
• Mit Gleichspannungs-Durchlass über SAT-Anschluss (max. 24 V/400 mA, 22-kHz- und DiSEqC™-Signal)

Grundfunktionen im Auslieferungsstand:

• Auslieferungszustand entspricht den Antennendosen ESU 3x (keine Programmierung notwendig!)
• Abschaltung des angeschlossenen Receivers, wenn dieser nicht den Einkabel-DiSEqC™-Befehlssatz gemäß EN 50494 oder EN 50607 verwendet (Abschaltung der Spannung vom Sat-Anschluss zum Eingang bei +18 V nach ca. 400 ms)
• Konfiguriert für Einkabelsysteme
• Alle User-Bänder (UB1 … UB32) sind freigeschaltet
• LED-Anzeige ausgeschaltet

Konfigurierbare Funktionen mit Programmer SWP 50:

• Sperren einzelner User-Bänder
• Betrieb im Legacy-Modus (keine Abschaltung bei 18 V-Dauersignal für Standard-Multischaltersystem)
• Betrieb im Disconnect-Modus (Fixed-Mode-Einkabelsysteme)
• LED konfigurierbar zur Anzeige von Fehlermeldungen
• Möglichkeit der Funktionserweiterung

Technische Daten

• Anschlussdämpfung Radio 87,5-108 MHz (FM): 2,0 dB
• Anschlussdämpfung TV 47-68 MHz (Band I): 1,0 dB
• Anschlussdämpfung TV 118-470 MHz (VHF): 1,0 dB
• Anschlussdämpfung TV 470-862 MHz (UHF): 1,0 dB
• Anschlussdämpfung Sat-ZF 950-2150 MHz (Sat-ZF): 1,0 dB
