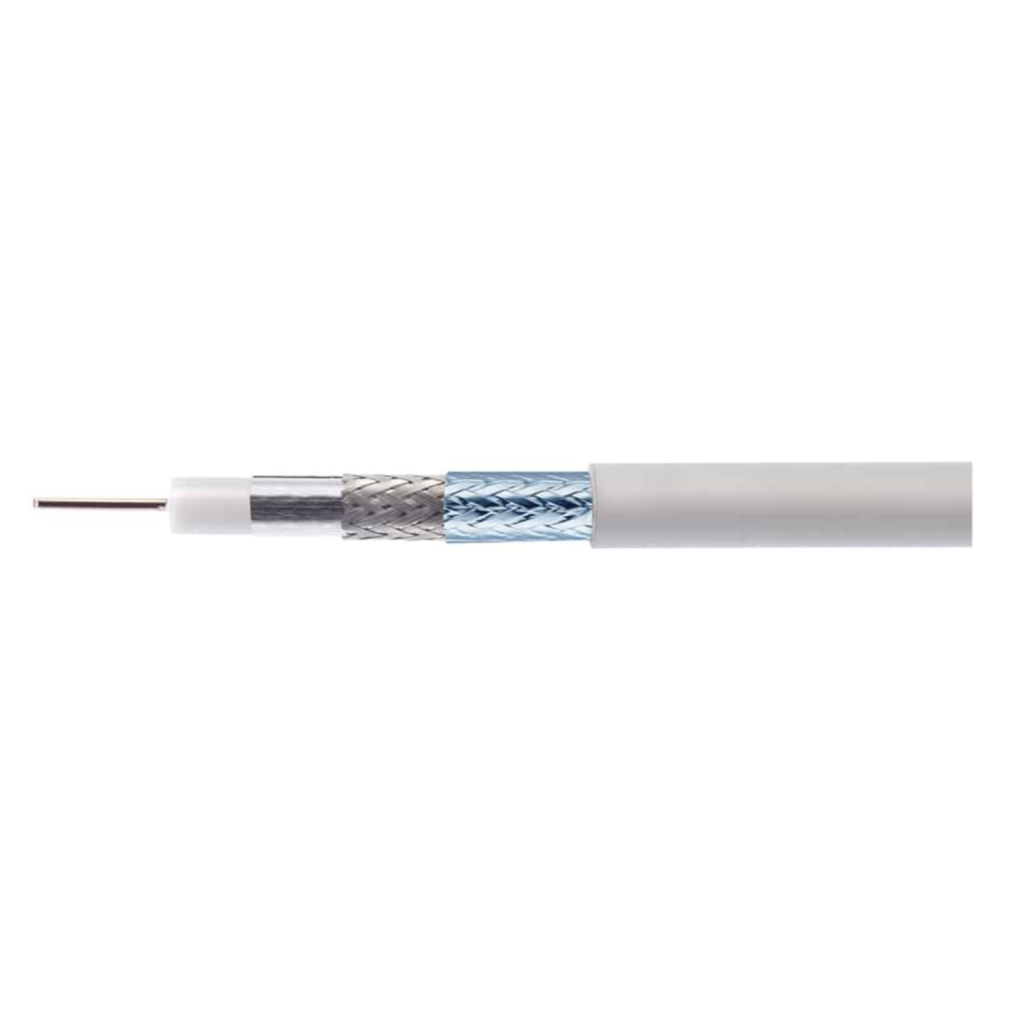

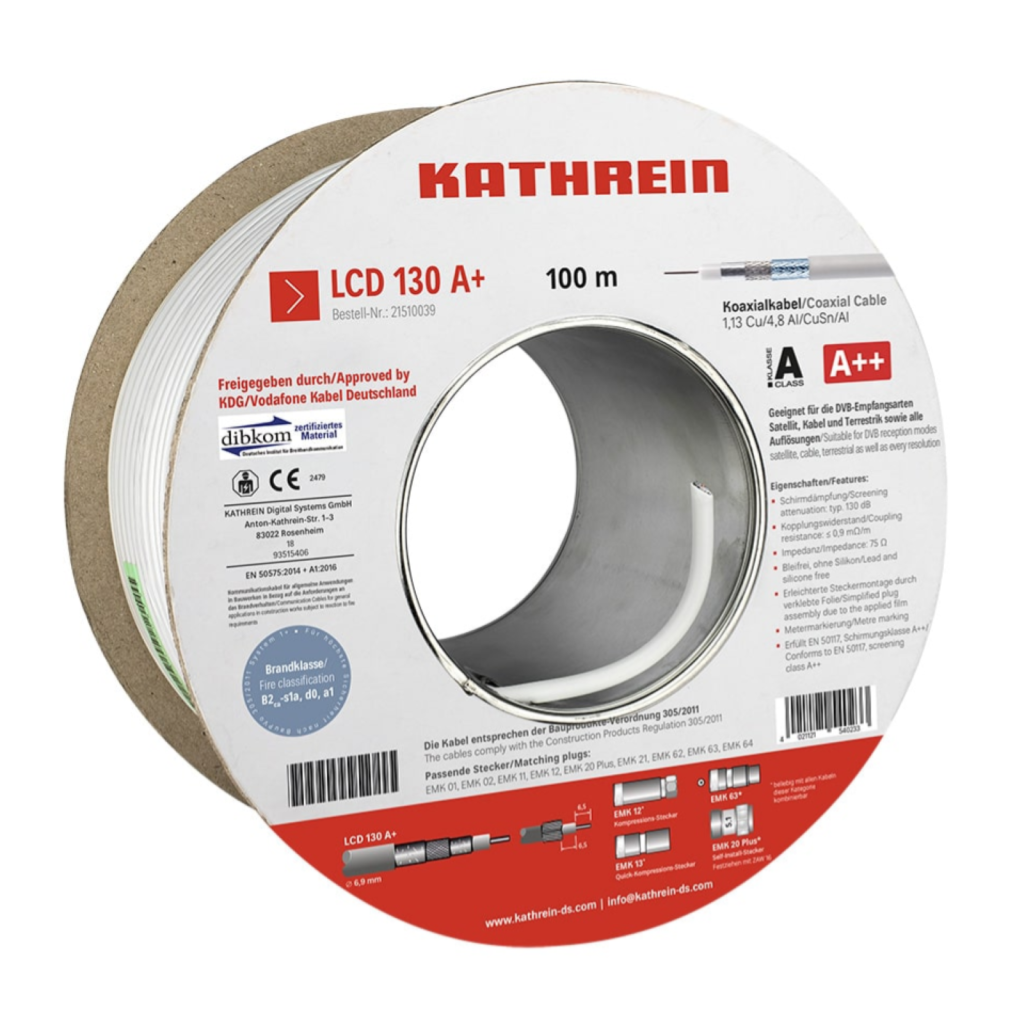

KATHREIN LCD 130 A+ Koaxialkabel B2ca

KATHREIN LCD 130 A+ Koaxialkabel B2ca

Erleben Sie die absolute Spitzenklasse in Sachen Signalübertragung mit dem KATHREIN LCD 130 A+ Koaxialkabel B2ca! Dieses hochwertige Produkt ist für anspruchsvolle Nutzer konzipiert, die keine Abstriche bei der Qualität ihrer Verbindungen machen wollen. Mit einer Länge von bis zu 100 Metern bietet Ihnen das LCD 130 A + nicht nur ausreichend Spielraum für jede Installation, sondern auch erstklassige Übertragungseigenschaften, die Sie begeistern werden.

Die Vorteile dieses herausragenden Produktes liegen klar auf der Hand: Dank der B2ca-Klassifizierung erfüllt das KATHREIN LCD 130 A+ Koaxialkabel höchste Sicherheitsstandards und eignet sich perfekt für den Einsatz in öffentlichen Gebäuden oder Veranstaltungsorten. Das bedeutet, dass Sie sich keine Sorgen um mögliche Brände machen müssen und Ihre Verbindung immer sicher ist.

• Koaxialkabel B2ca | 6,9 mm | PVC weiß | Schirmungsmaß typ. 130 dB | Schirmungsklasse A++ | Metermarkierung | Aufbau: 1,13 Cu/4,8 Al/CuSn/Al, Folie verklebt
• Nach der BauPVO 305/2011 geeignet für Gebäudeinstallation, Fluchtwege, Krankenhäuser, Kindergärten, etc.
• Impedanz: 75 Ω
• Mit Metermarkierung
• Erfüllt die EN 50117 / Schirmungsklasse A++
• Für Gebäudeinstallation, Fluchtwege, Krankenhäuser, Kindergärten, etc.
• Halogenfrei, bleifrei, ohne Silikon, UV-beständig
• Innenleiter Kupfer blank; Aussenleiter 3-fach Schirmung mit verzinntem Kupfergeflecht und zwei Folienschichten
• Sehr hohes Schirmungsmaß typ. 130 dB und hoher Schutz gegen Störeinwirkung (LTE)
• Bauproduktenverordnung EU 305/2011 (EN 50575) Brandklasse: B2ca s1a d0 a1
• Sehr geringe Dämpfung über lange Verbindungsstrecken auf Grund des großen Durchmessers des Innenleiters von 1,13 mm
• Vodafone-/KDG-Freigabe
• dibkom-zertifiziertes Material
• Passende Stecker: EMK 01, EMK 02, EMK 11, EMK 12, EMK 20, EMK 21, EMK 61, EMK 63, EMK 64

Technische Daten

• Vodafone-/KDG-Freigabe: ja
• Schirmungsklasse: A++
• Brandklasse – BauPVO 305/2011: Euroklasse B2ca s1a d0 a1
• Verlegungsbereich: Innen
• Innenleiter: 1,13 mm Cu
• Isolation: 4,8 mm PE
• Außenleiter: 2 x Al/pet-Folie – 1 x CuSn-Geflecht
• Außenmantel: 6,9 mm HFFR weiß
• Biegeradius: > 35 mm
• Verkürzungsfaktor typ.: 0.85
• Dämpfung bei 5 MHz: 1 dB/100 m
• Dämpfung bei 50 MHz: 4,1 dB/100 m
• Dämpfung bei 100 MHz: 5,7 dB/100 m
• Dämpfung bei 450 MHz: 12 dB/100 m
• Dämpfung bei 860 MHz: 17,1 dB/100 m
• Dämpfung bei 1000 MHz: 18,5 dB/100 m
• Dämpfung bei 2150 MHz: 28,4 dB/100 m
• Dämpfung bei 2400 MHz: 29,9 dB/100 m
• Rückflussdämpfung 5 – 470 MHz: > 26 dB
• Rückflussdämpfung 470 – 862 MHz: > 25 dB
• Rückflussdämpfung 862 – 1000 MHz: > 23 dB
• Rückflussdämpfung 1000 – 2150 MHz: > 20 dB
• Schirmdämpfung 30 – 3000 MHz typ.: 130 dB
• Kopplungswiderstand 5 – 30 MHz: ≤ 0,9 mΩ/m
• Gleichstromwiderstand: < 30 Ω/km
• Max. zul. Zugkraft: 120 N
• Zul. Umgebungstemperatur Inst.: -25 bis +70 °C
