METALLKRAFT Breitbandschleifmaschine MBBS 1350-17 RXR

Breitbandschleifmaschine MBBS 1350-17 RXR

zum Entgraten und Finish-Schleifen.

TECHNISCHE DATEN

Abmessungen und Gewichte

• Länge (Produkt) ca.: 2100 mm
• Breite/Tiefe (Produkt) ca.: 1800 mm
• Höhe (Produkt) ca.: 2200 mm
• Gewicht (Netto) ca.: 2000 kg
• Platzbedarf: 2200 x 1900 mm

Arbeitstisch

• Arbeitstischbreite: 1400 mm
• Tischhöhenverstellweg: 170 mm
• Tischquerhub: 170 mm
• Tischbelastung max.: 150 kg
• Tischhöhe min.: 780 mm
• Tischhöhe max.: 950 mm
• Vorschubgeschwindigkeit: 6,5 m/s

Elektrische Daten

• Aufnahmeleistung: 29 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Einsatzbereich

• Entgraten ✔
• Kantenverrunden ✔
• Oxidschicht entfernen ✔
• Blankschleifen ✔
• Finishschleifen für Sichtflächen ✔

Geräuschemission

• Schallleistungspegel Lw (Leerlauf ohne Absaugung): 77 dB(A)

Pneumatischer Anschluss

• Eingangsbetriebsdruck: 6 bar

Schleifaggregat

• Schleifbreite max.: 1350 mm
• Schleifbandlänge: 2200 mm
• Schleifbandbreite: 1370 mm
• Schleiftellerdurchmesser: 115 mm
• Umlaufgeschwindigkeit Schleifbandeinheit: 18 m/s
• Umlaufgeschwindigkeit Fächerschleifeinheit: 10 m/s
• Kontaktrad Durchmesser: 180 mm

Werkstück

• Werkstückhöhe min.: 0,5 mm
• Werkstückhöhe max.: 170 mm

Absaugung

• Nennweite Absaugstutzen außen: 3 x 300 mm

Ausstattung

• Schleifbandeinheit✔

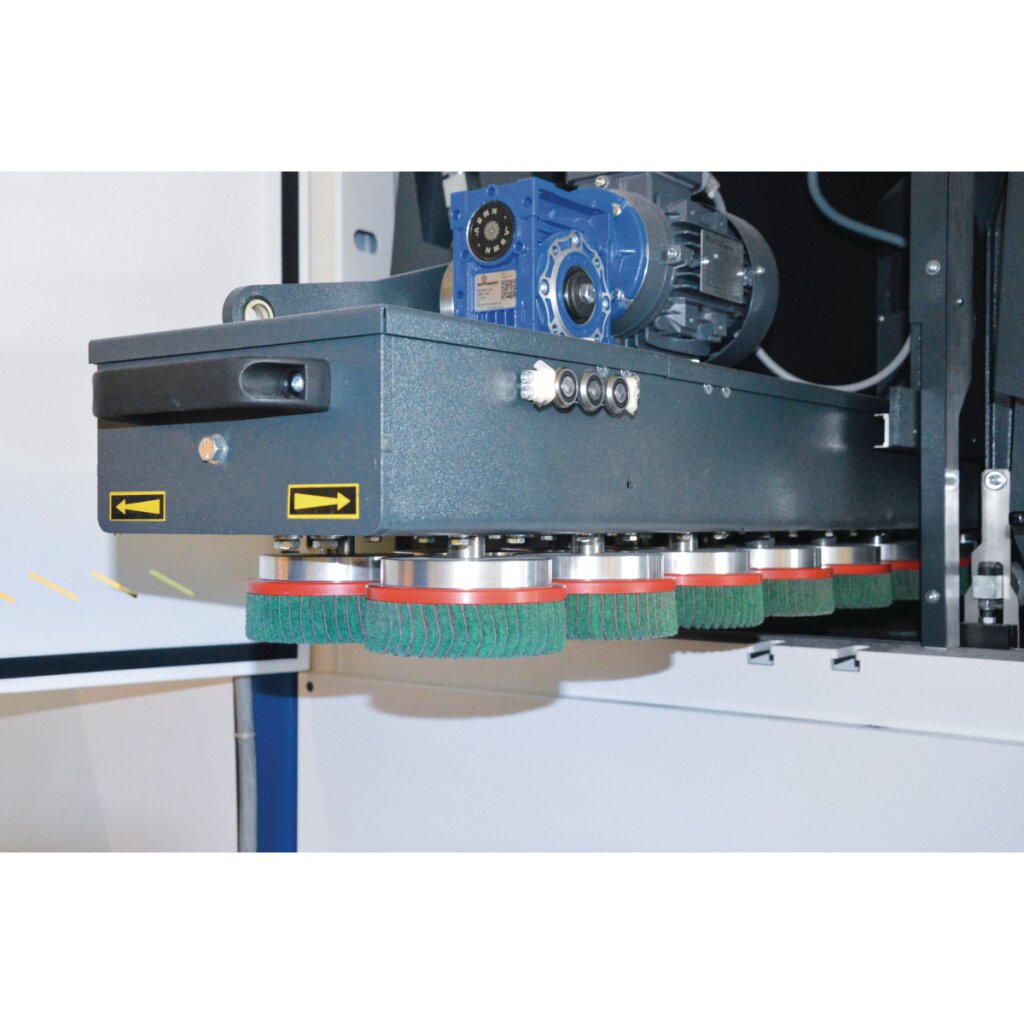

• Fächerschleifeinheit✔
• Arbeitstischhöhenverstellung: Joystick

Key Feature

• Zum Entgraten von flachen Bauteilen z.B. nach dem Laserschneiden oder Stanzen
• Große Arbeitsbreite mit bis zu 1350 mm
• Fördertisch mit Profil-Förderband für optimalen Halt während der Bearbeitung

Lieferumfang

• 2 x Schleifband mit Papierunterlage K120
• 1 x Scotch Bürste
