METALLKRAFT Präzisions-Flächenschleifmaschine FSM 60150

Präzisions-Flächenschleifmaschine FSM 60150

Mit NC-gesteuertem Vertikalvorschub.

• Für Präzisions-Flächenschleifarbeiten
• Maximale Steifigkeit und Stabilität durch spannungsfrei nachgeglühte und gehärtete Gusseisen-Konstruktion
• Hochwertige Spindel mit Präzisionskegel­rollenlagern (Rundlaufgenauigkeit 2 µm)
• Elektromagnetische Spannplatte zum Fixieren des Werkstücks inklusive automatischer Entmagnetisierungsfunktion
• Automatischer Zentralschmierung für alle Gleitbahnen und Spindeln

Automatische Vorschubsteuerung AD 5

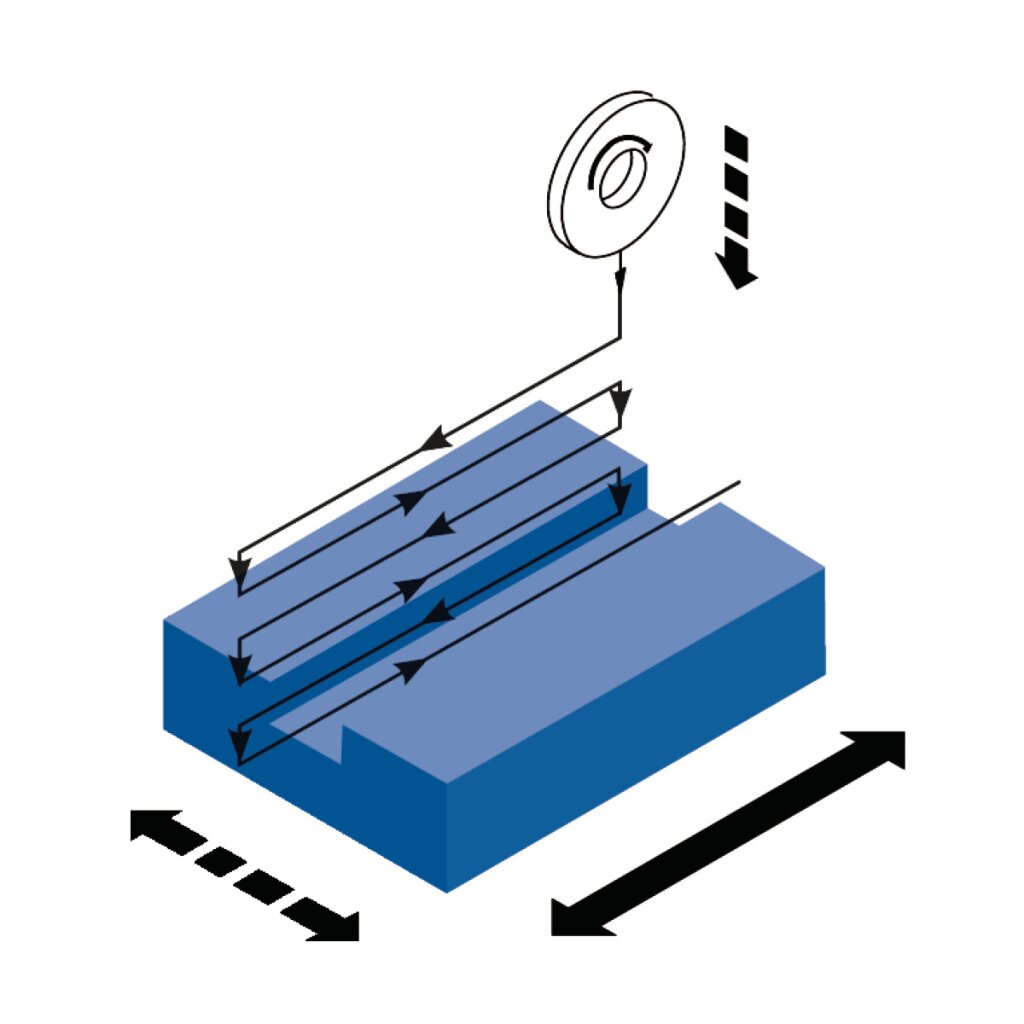

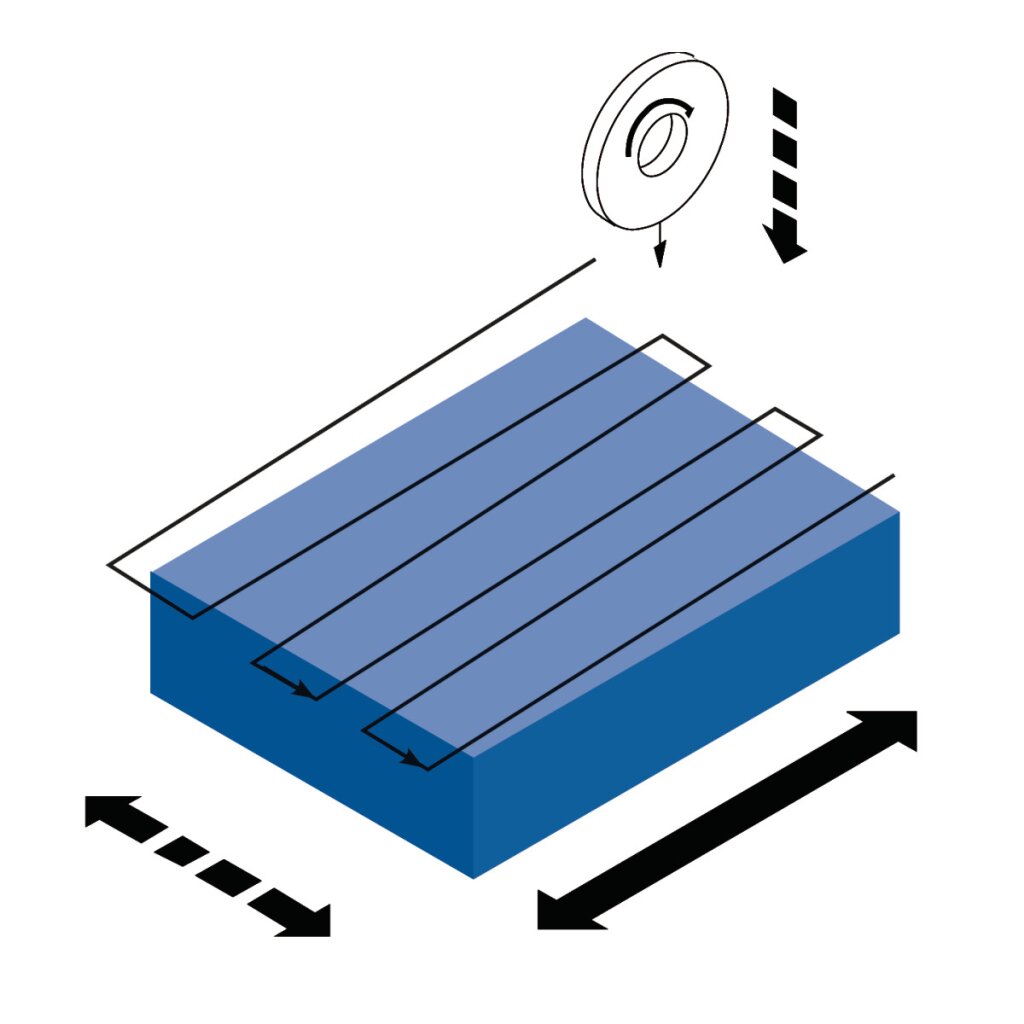

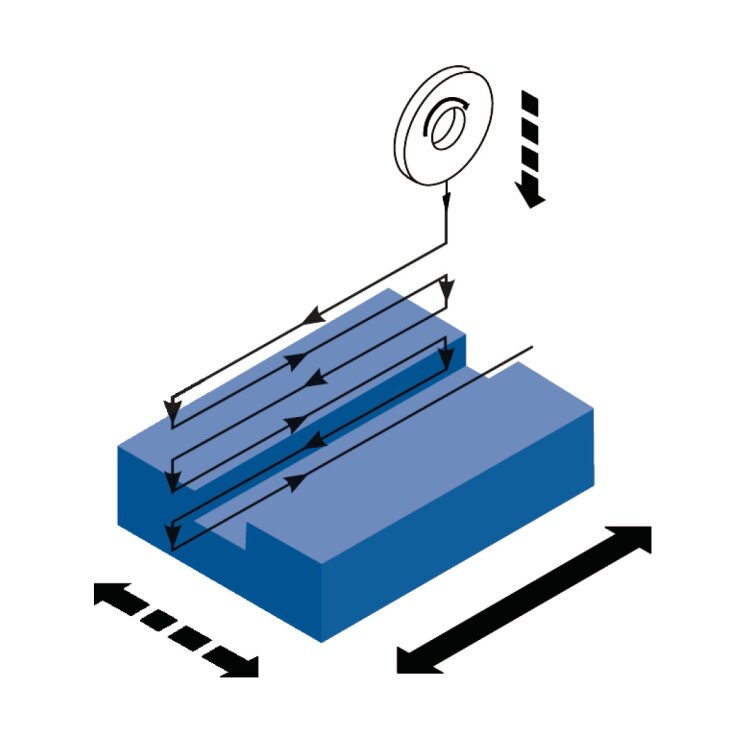

Die Modelle der FSM-Serie sind mit einer automatischen Vorschubsteuerung (AD 5) ausgestattet. Es stehen unterschiedliche Schleifzyklen zur Verfügung: Flächenschleifen mit Zustellung am Startpunkt, Nutenschleifen mit Zustellung am Startpunkt, Nutenschleifen mit Zustellung am Start- und Endpunkt. Die Zustellung der Schleifscheibe kann je nach Werkstück individuell gestaltet werden. Das Gesamtschleifmaß ist in Grob- und Feinzustellung aufgeteilt, die Zustellschritte können, je nach Anwendung, mit einer minimalen Auflösung von bis zu 0,001mm, frei eingegeben werden. Die Möglichkeit Totgänge nach einer bestimmten Anzahl von Zustellschritten sowie Durchgänge zum Ausfeuern nach dem Erreichen des Schleifmaßes zu programmieren, gewährt beste Schleifergebnisse.

TECHNISCHE DATEN

Abmessungen und Gewichte

• Länge (Produkt) ca.: 4800 mm
• Breite/Tiefe (Produkt) ca.: 2450 mm
• Höhe (Produkt) ca.: 2040 mm
• Gewicht (Netto) ca.: 7500 kg

Elektrische Daten

• Motorleistung Hydraulikpumpe: 3,73 kW
• Leistung Antriebsmotor: 7,46 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Spindel

• Spindeldrehzahl: 1450 min¯¹

Schleifscheibe(n)

• Schleifscheibe Außendurchmesser: 405 mm
• Schleifscheibe Breite: 50 mm
• Schleifscheibe Bohrung: 127 mm

Flächenschleiftisch

• Flächenschleiftisch Spannfläche Länge: 1500 mm
• Flächenschleiftisch Spannfläche Breite: 600 mm
• Flächenschleiftisch Werkstück Gewicht max.: 1400 kg
• Abstand max. Spindel zu Flächenschleiftisch: 600 mm

X-Achse

• X-Achse Vorschubgeschwindigkeit: 5 – 25 m/min

Ausstattung

• Spannplatte: Elektromagnet
• Entmagnetisiereinrichtung: Automatisch
• Parallelabrichtvorrichtung ✔
• Kühlmitteleinrichtung ✔
• Arbeitsleuchte: Halogen-Arbeitsleuchte nach IP65
• Ausrichtfüße ✔

Lieferumfang

• Schleifscheibenflansch
• Schleifscheibe
• Auswuchtdorn
• Bedienwerkzeug
