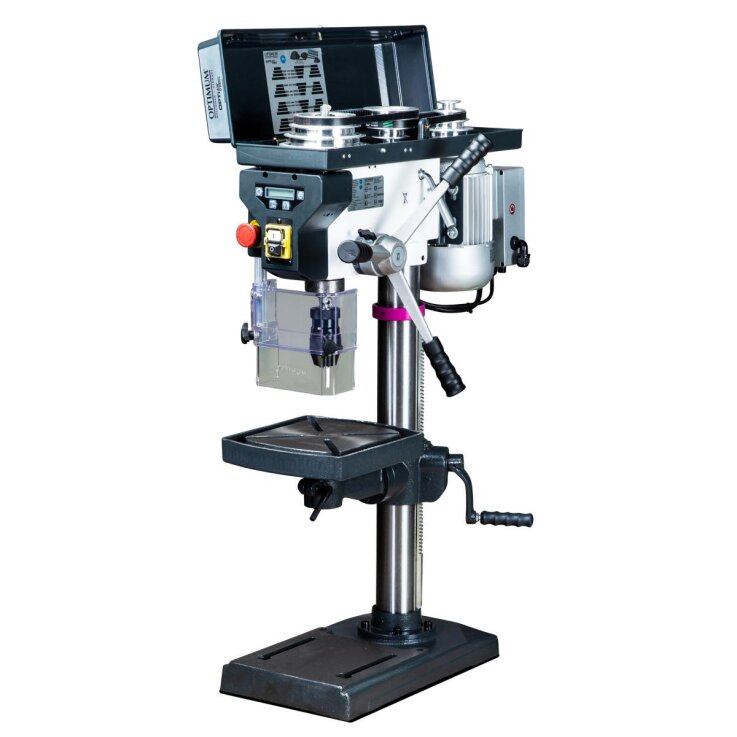

OPTIMUM Tischbohrmaschine OPTIdrill D 23Pro (230 V)

OPTIMUM Tischbohrmaschine OPTIdrill D 23Pro (230 V)

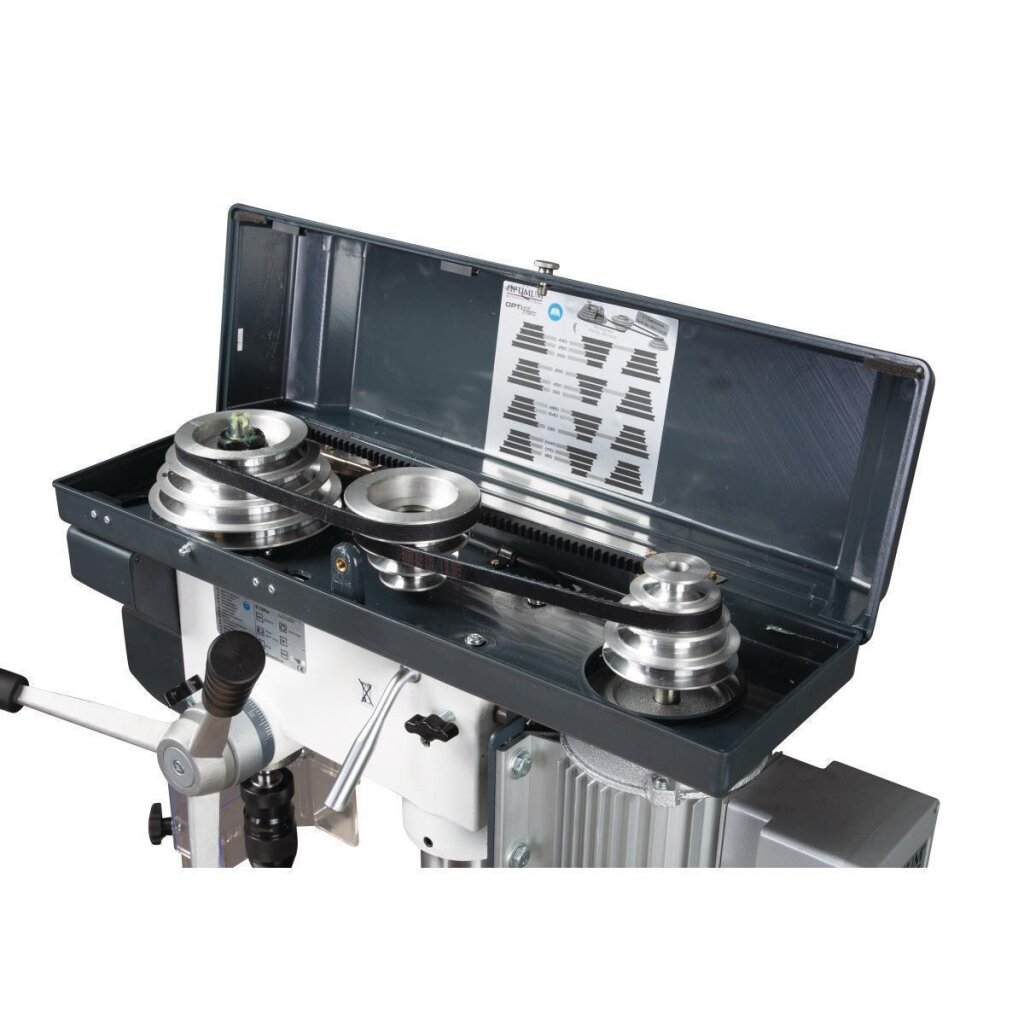

mit Keilriemenantrieb.

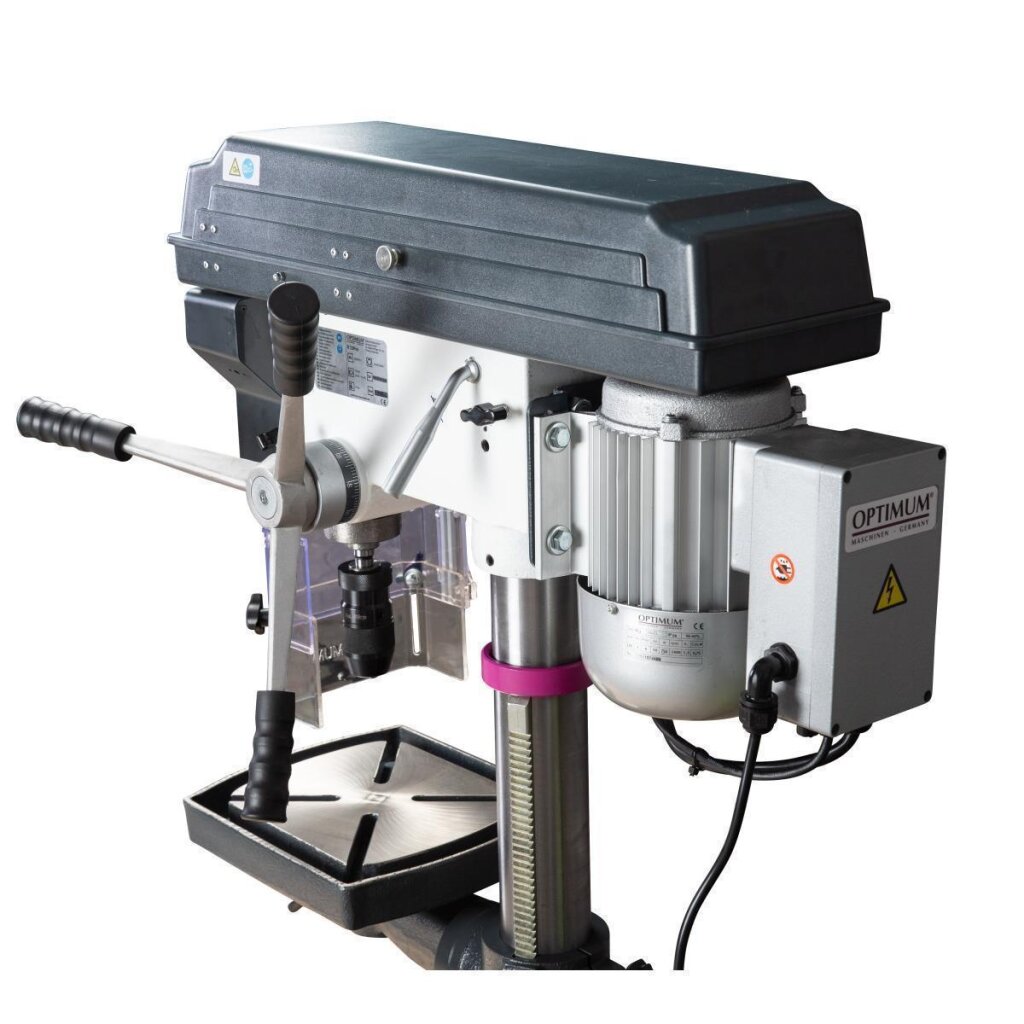

• Industriemotor
• Bedienungsfreundlicher Sicherheitsschalter nach IP 54

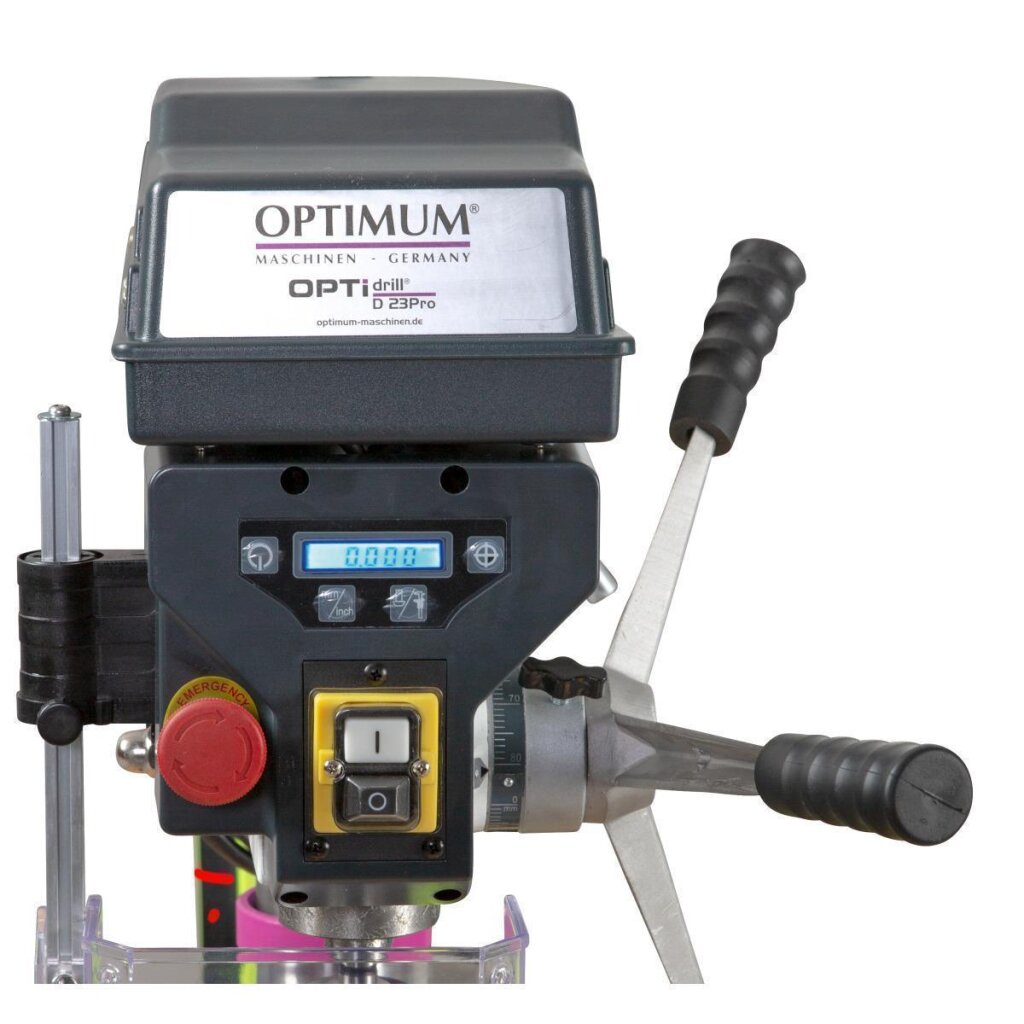

• Digitale Bohrtiefen- und Drehzahlanzeige im Gehäuse integriert
• Separater Not-Halt-Schlagschalter
• Präzise gearbeiteter, stabiler Bohrtisch mit diagonal verlaufenden T-Nuten und umlaufender Kühlwasserrinne
• Keilriemenabdeckung mit Sicherheitsschalter
• Aus einem Stück gegossener Aluminium-Druckguss-Pinolenhebel mit Softgrip-Griffen
• Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter
• Schwere Ausführung der gesamten Maschine

Ab D 23 Pro

• GATES Qualitätsriemen

Ab D 23 Pro / 400 V

• Rechts-/Linkslauf

D 33Pro

• Massive, groß dimensionierte Grundplatte mit T-Nuten, rückseitig stark verrippt

TECHNISCHE DATEN

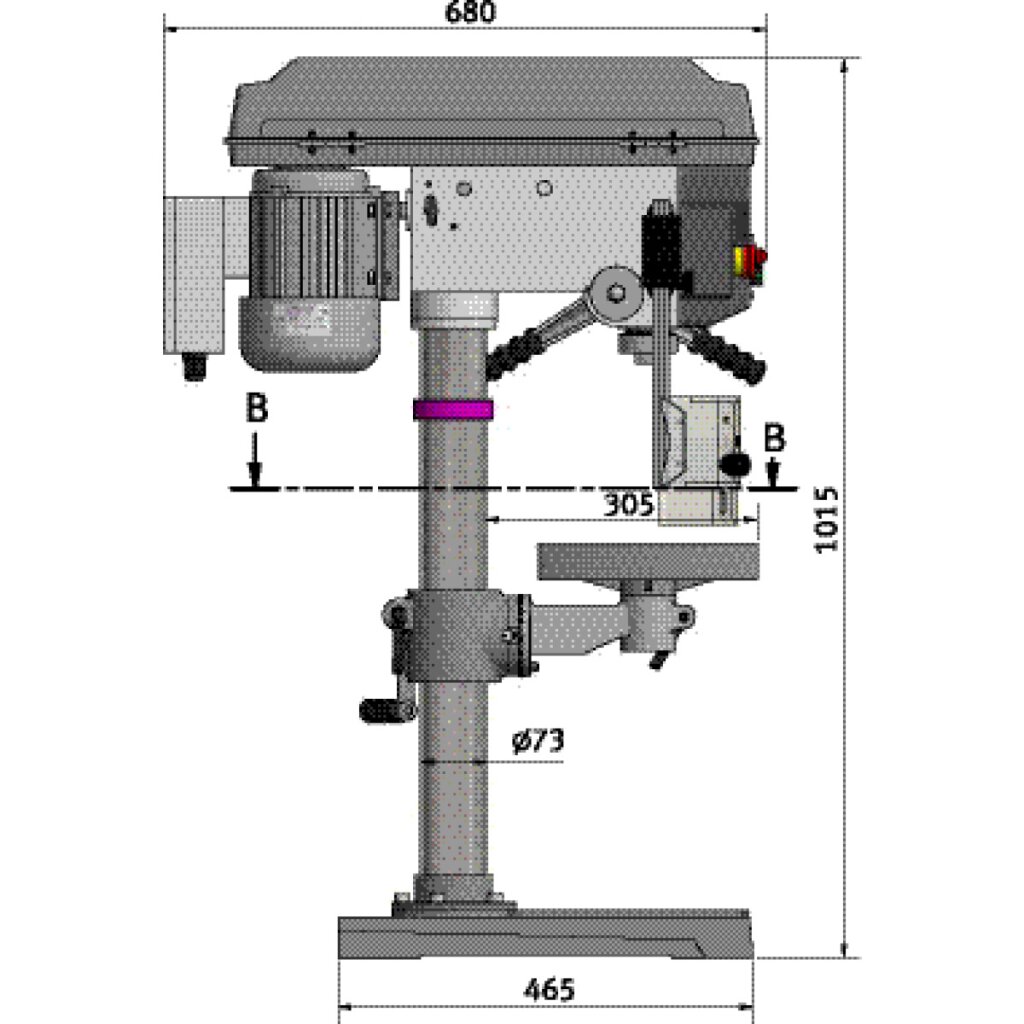

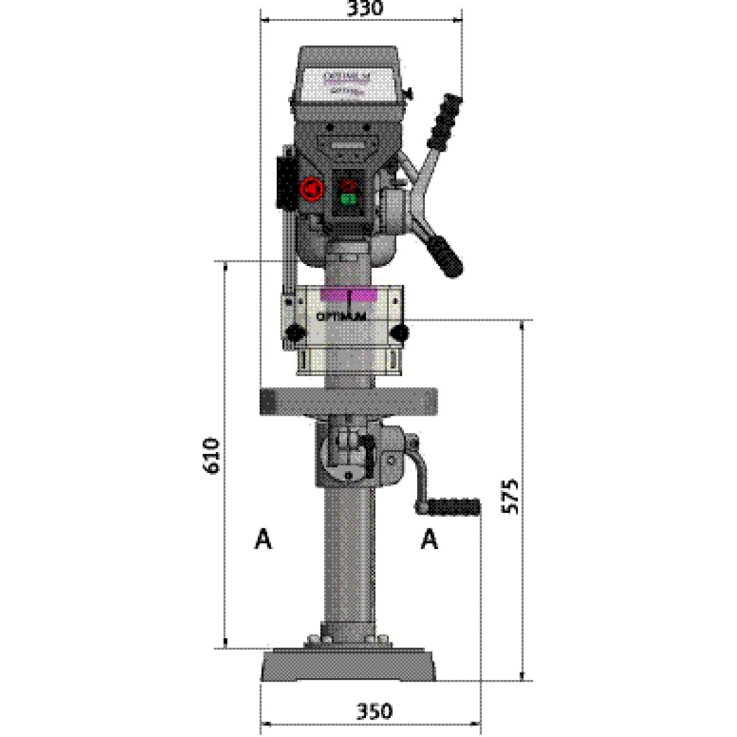

Abmessungen und Gewichte

• Säulendurchmesser: 73 mm
• Länge (Produkt) ca.: 680 mm
• Breite/Tiefe (Produkt) ca.: 350 mm
• Höhe (Produkt) ca.: 1015 mm
• Gewicht (Netto) ca.: 58 kg

Bohrleistung

• Bohrleistung Stahl (S235JR): 25 mm
• Dauerbohrleistung Stahl (S235JR): 20 mm

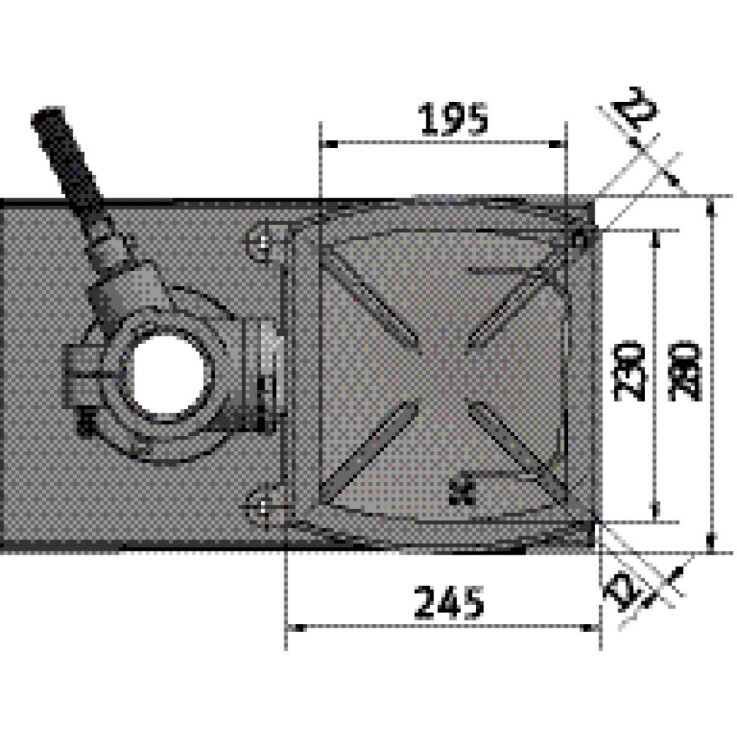

Bohrtisch

• Bohrtisch Arbeitsfläche Länge: 280 mm
• Bohrtisch Arbeitsfläche Breite: 245 mm
• Bohrtisch T-Nuten Größe: 12 mm
• Bohrtischdrehung: 360 °
• Bohrtischneigung: 45 °
• Abstand Spindel - Bohrtisch max.: 425 mm

Drehzahlbereich

• Drehzahlbereich: 200 – 2440 min¯¹
• Anzahl der Drehzahlbereiche: 12

Elektrische Daten

• Leistung Antriebsmotor: 0,75 kW
• Anschlussspannung: 230 V
• Netzfrequenz: 50 Hz

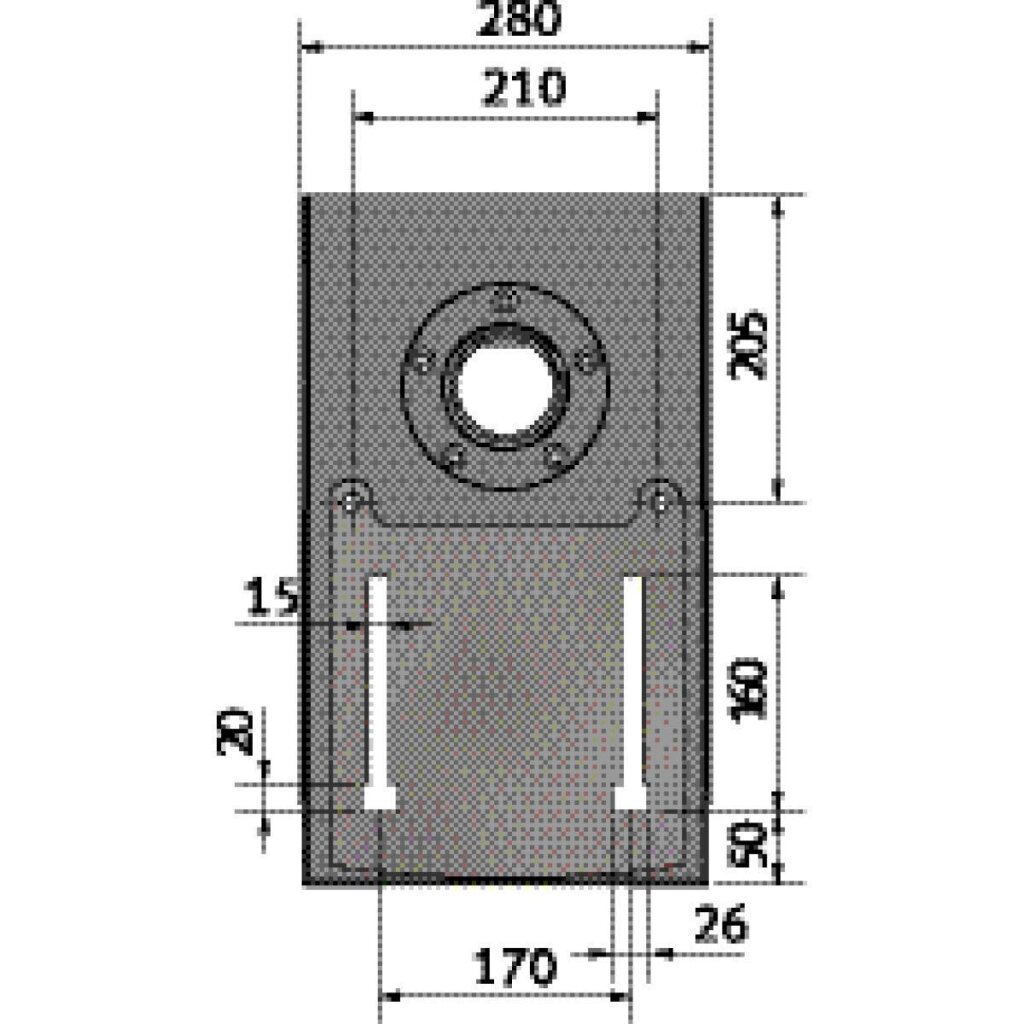

Maschinenfuß

• Abstand Spindel - Maschinenfuß max.: 618 mm
• Maschinenfuß Arbeitsfläche Länge: 240 mm
• Maschinenfuß Arbeitsfläche Breite: 250 mm
• Maschinenfuß T-Nuten Größe: 16 mm
• Maschinenfuß T-Nuten Anzahl: 2
• Maschinenfuß T-Nuten Abstand: 170 mm

Spindel

• Pinolenhub: 80 mm
• Spindelaufnahme: MK2
• Ausladung: 180 mm

Lieferumfang

• Schnellspannbohrfutter 1 - 16 mm
• Morsekonus MK 2/B16
• T-Nutensteine
