SCHWEISSKRAFT Plasma-Schneidgerät CRAFT-CUT 63

SCHWEISSKRAFT Plasma-Schneidgerät CRAFT-CUT 63

Kompakt, wirtschaftlich und leistungsfähig.

CRAFT-CUT 41 P

• Leistungsfaktorkorrektur PFC ermöglicht Einsatz auch an Kabeltrommeln

CRAFT-CUT 123 CNC

• CNC-Schnittstelle für Maschinenanbindung

GRUNDFUNKTIONEN

Verfahren

• Plasmaschneiden

Blechdicken

• bis max. 30 mm Trennschnitt
• Grundwerkstoffe
• alle elektrisch leitenden Metalle, auch beschichtet
• Edelstahl
• Aluminum
• Stahl
• Buntmetalle

Typische Anwendungen

• Anlagen-, Behälter-, Maschinen-, Stahlbau
• Chemieanlagenbau
• Instandsetzung/Reparatur
• Industrieanlagen- und Rohrleitungsbau
• Baustelle und Montage

TECHNISCHE DATEN

Abmessungen und Gewichte

• Länge (Produkt) ca.: 660 mm
• Breite/Tiefe (Produkt) ca.: 240 mm
• Höhe (Produkt) ca.: 445 mm
• Gewicht (Netto) ca.: 23,4 kg

Einstellbereich

• Einstellbereich Plasma: 20 – 65 A

Einschaltdauer

• Einschaltdauer Plasma: 90 %
• Strom bei ED 100% 40°C Plasma: 61 A

Elektrische Daten

• Anschlussspannung: 400 V
• Netzfrequenz: 50/60 Hz

Gerätedaten

• Luftbedarf: 140 l/min
• Betriebsdruck: 5 bar

Normen und Zulassungen

• Norm: IEC 60974-1:2012
• EMV-Klasse: A
• Erläuterung EMV-Klasse: Diese Klasse A Schweißeinrichtung ist nicht für den Gebrauch in Wohnbereichen vorgesehen, in denen die Stromversorgung über ein öffentliches Niederspannungs-Versorgungssystem erfolgt.
• Kennzeichnung: CE

Leistungsaufnahme

• Leistungsaufnahme Plasma: 7.8 kVA

Schnittleistung

• Qualitätsschnitt Stahl (ST37) ca.: 25 mm
• Trennschnitt Stahl (ST37) ca.: 30 mm
• Qualitätsschnitt Edelstahl ca.: 25 mm
• Trennschnitt Edelstahl ca.: 30 mm
• Qualitätsschnitt Aluminium ca.: 20 mm
• Trennschnitt Aluminium ca.: 22 mm

Elektrischer Anschluss

• Erforderliche Generatorleistung: >12.5 kVA
• Positive Netzspannungstoleranz: 10 %
• Negative Netzspannungstoleranz: 10 %
• Leerlaufspannung: 450 V
• Anschlusskabellänge: 2,2 m
• Stromaufnahme: 18 A

Lieferumfang

• Plasmabrenner Pluscut 65 6 m

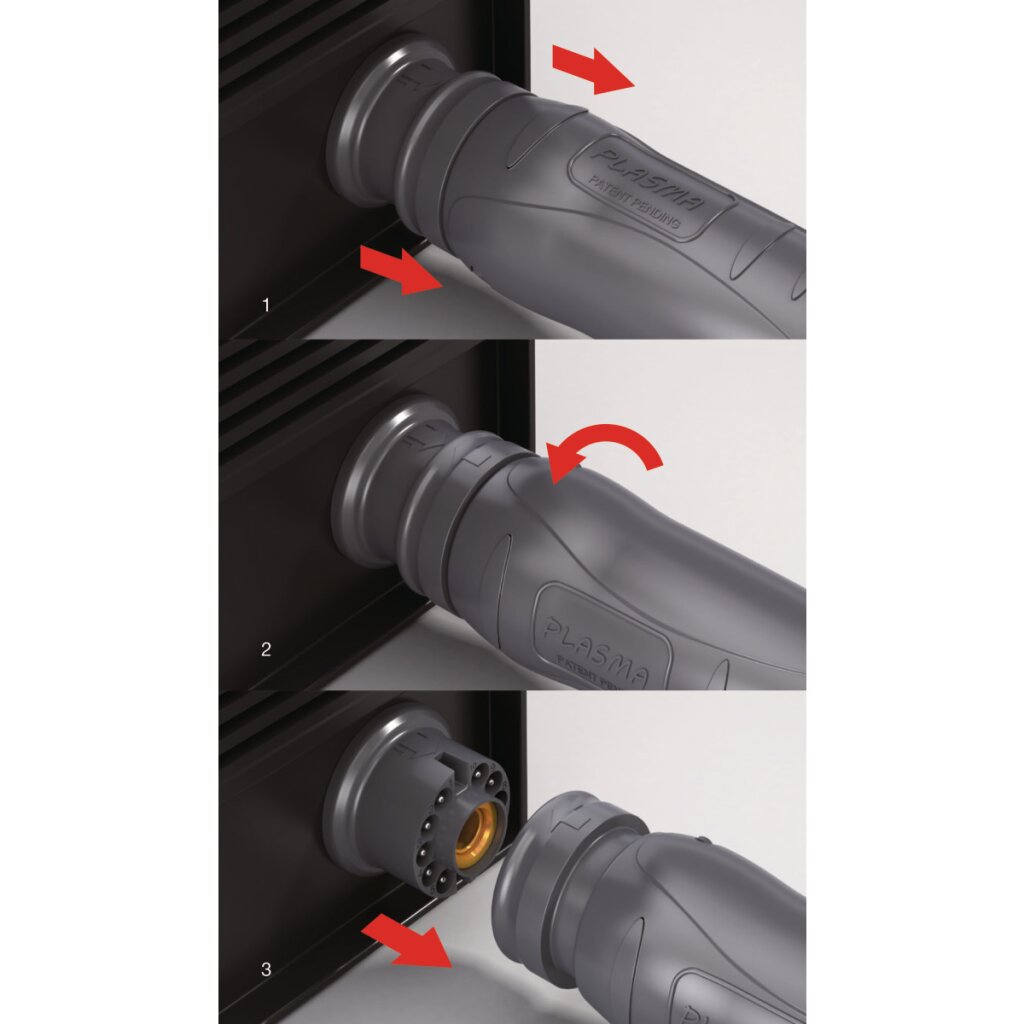

• Zentraladapter Trafimector
• Massekabel 3 m, 8 mm² mit Masseklemme 300 A
• Filterdruckregler mit Stecknippel
