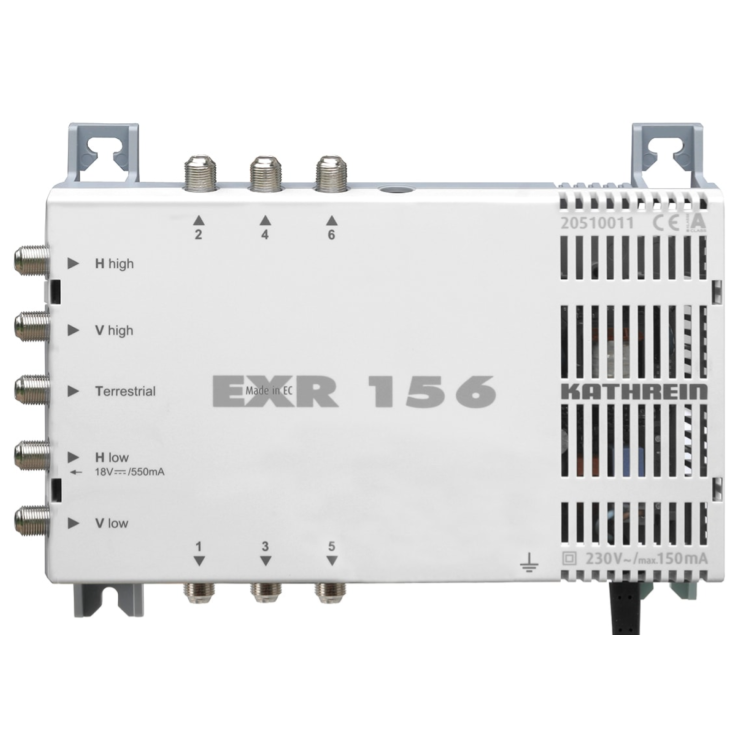

KATHREIN EXR 156 Multischalter

KATHREIN EXR 156 Multischalter

Mit dem KATHREIN EXR 156 Multischalter können Sie bis zu 16 Satellitenanschlüsse gleichzeitig nutzen - das bedeutet grenzenloses Fernsehvergnügen für die ganze Familie! Nie wieder Streit um das Programm oder verpasste Lieblingssendungen. Dank der intelligenten Technologie des Multischalters empfangen Sie gestochen scharfe Bilder und brillanten Sound in HD-Qualität.

Ein weiterer Vorteil des EXR 156 ist die einfache Installation. Mit nur wenigen Handgriffen ist das Gerät einsatzbereit und lässt sich problemlos in jede bestehende Satellitenanlage integrieren. Auch die Bedienung gestaltet sich kinderleicht, dank der übersichtlichen Benutzeroberfläche.

• Zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf 6 Anschlüsse
• Je Receiver ist nur eine Leitung notwendig (für Twin-Receiver zwei Leitungen)
• Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver aus
• Umschaltung erfolgt über das Koaxialkabel mit 14/18V und 0/22-kHz-Signalfrequenz
• Mit integriertem Verstärker für geringe Anschlussdämpfungen im Sat- und terrestrischen Bereich
• Preemphase zum Entzerren der Kabeldämpfung integriert
• Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich
• Hohe Entkopplung zwischen den Ausgängen
• LNB-Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich).
• Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil und Stromsparkonzept (jeder einzelne Multischalter-Zweig wird vom angeschlossenen Receiver versorgt und mit dem Ausschalten des Receivers abgeschaltet)
• Für die Innenmontage
• Für größere Anlagen steht das kaskadierbare Sat-ZF-Verteilsystem mit den Bauteilen EXR 2508, EXR 2554, EXR 2558 und VWS 2551 zur Verfügung

Technische Daten

• Teilnehmeranschlüsse: 6
• Eingänge: 1 x terr. | 4 x Sat-ZF
• Frequenzbereiche: 47 – 862 MHz | 950 – 2150 MHz
• Anschlussdämpfung: 4 → 0 dB | 12 → 7 dB
• Entkopplung horizontal → vertikal: 25 dB
• Entkopplung Teilnehmer: 25 / 25 dB
• Max. Ausgangspegel: 95 / 105 dBµV
• Steuerung Eingang vert./horiz.: 12 – 14,5 V | 16 – 19 V
• Steuerung Low-/High-Band: 0/22 kHz
• Stromaufnahme/Teilnehmer: < 25 mA
• Zulässiger Eingangsspannungsbereich: 198 – 253 V
• Eingangsnennspannung: 230 V (47 – 63 Hz)
• Eingangsnennleistung bei 0 mA- | 150 mA- | 550 mA-Last: 3,4 W | 6,3 W | 15 W
• Spannung sekundär: 18 V
• Max. Fernspeisestrom gesamt: 550 mA
• Schutzklasse | Schutzart: II (schutzisoliert) | IP 30
• Anschlüsse: F-Connectoren
• Zul. Umgebungstemperatur: -20 bis +55 °C
