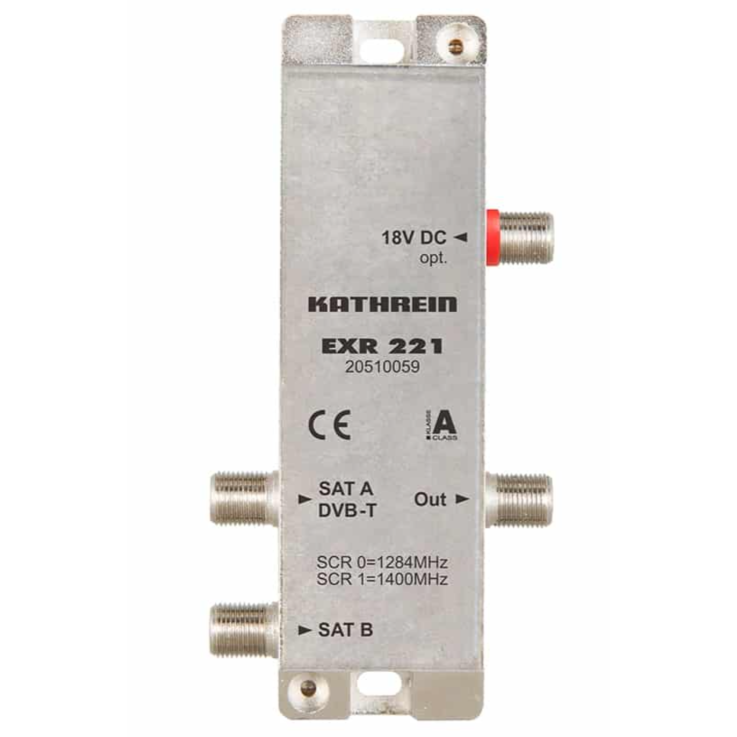

KATHREIN EXR 221 Einkabel-Mini-Multischalter

KATHREIN EXR 221 Einkabel-Mini-Multischalter

Der KATHREIN EXR 221 Einkabel-Mini-Multischalter ist das perfekte Zubehör für alle, die ihre Satellitenanlage auf ein neues Level bringen möchten. Mit diesem Mini-Multischalter können Sie bis zu acht Receiver an nur einem Kabel anschließen und somit eine optimale Signalverteilung gewährleisten.

Der Multischalter ist kompakt und einfach zu installieren, was ihn zu einem idealen Begleiter für alle Heimkino-Enthusiasten macht. Durch seine innovative Technologie ist der EXR 221 in der Lage, das Signal von einem Satelliten auf bis zu acht Receiver zu verteilen, ohne dass Qualitätseinbußen auftreten. Das bedeutet, dass Sie von einer klaren und stabilen Signalübertragung profitieren, egal wie viele Geräte Sie angeschlossen haben.

• Einkabel-Mini-Multischalter zur Verteilung von digitalen Sat-ZF-Signalen (einschließlich HDTV) und terrestrischen Signalen über ein Kabel für einen Twin-Receiver oder zwei Single-Receiver in einem Einfamilien-Haushalt
• Keine Einschränkung in der Programmvielfalt – es wird das komplette Programmangebot von bis zu zwei Satelliten übertragen
• Der Einkabel-Mini-Multischalter enthält keine eigene Schaltmatrix. Er wird deshalb an zwei freien Anschlüssen eines Multischalters (z. B. EXR 2908) oder an zwei Anschlüssen eines Twin- oder Quad-Speisesystems (z. B. UAS 585) betrieben
• Der Einkabel-Mini-Multischalter erzeugt die zur Ansteuerung und Versorgung des angeschlossenen Multischalters oder Speisesystems benötigten 14/18 V und 22 kHz sowie die DiSEqC™-Befehle, aus der Ausgangsspannung des Receivers
• Sind alle Receiver ausgeschaltet, benötigt der Einkabel-Mini-Multischalter keinen Strom
• Für die Transponderwahl sind spezielle Tuner-Bausteine, sogenannte SCR (Satellite Channel Router), zur Umsetzung auf die Teilnehmer-Frequenzen im Einkabel-Mini-Multischalter integriert
• Jedem Receiver ist eine Teilnehmer-Frequenz fest zugeordnet (ein Twin-Receiver benötigt zwei Teilnehmer-Frequenzen)
• Entspricht dem SCR-Einkabel-Standard nach EN 50494, d. h. die angeschlossenen Receiver müssen ebenso dieser Norm entsprechen
• Der Empfang des terrestrischen Bereiches 5-862 MHz über den Eingang A ist auch bei ausgeschaltetem Sat-Receiver möglich
• Für den Betrieb eines Speisesystemes mit mehr als 80-mA- oder Multischaltern mit mehr als 2 x 40-mA-Stromaufnahme ist der Anschluss des Steckernetzteiles NCF 18 (nicht im Lieferumfang enthalten) an der mit DC gekennzeichneten Buchse notwendig
• Für die Innenmontage

Technische Daten

• Teilnehmeranschlüsse: 1 x 2
• Eingänge: 1 x terrestrisch/2 x Sat-ZF
• Anschlussdämpfung (terrestrisch): 1 dB
• Entkopplung Eingänge: 30 dB
• Max. Fernspeisestrom (Versorgung aus Receiver): 80 mA
• Frequenzbereich: 5 – 862/950 – 2150 MHz
• Zul. Versorgungsspannung am Teilnehmer-Ausgang: 12 – 14 V
• Teilnehmer-Frequenz/SCR-Adresse Receiver 1 Receiver 2: 1284/0 1400/1 MHz
• Fernspeisespannung an den Eingängen: 18,4/13,3 V
• Betriebspegel: 85 dBµV
• Max. Fernspeisestrom (Versorgung aus Netzteil): 250 mA
• Verstärkung zum Teilnehmeranschluss (Sat): 0 dB
• Anschlüsse: F-Connectoren
• Zulässige Umgebungstemperatur: -20 bis +55 °C
