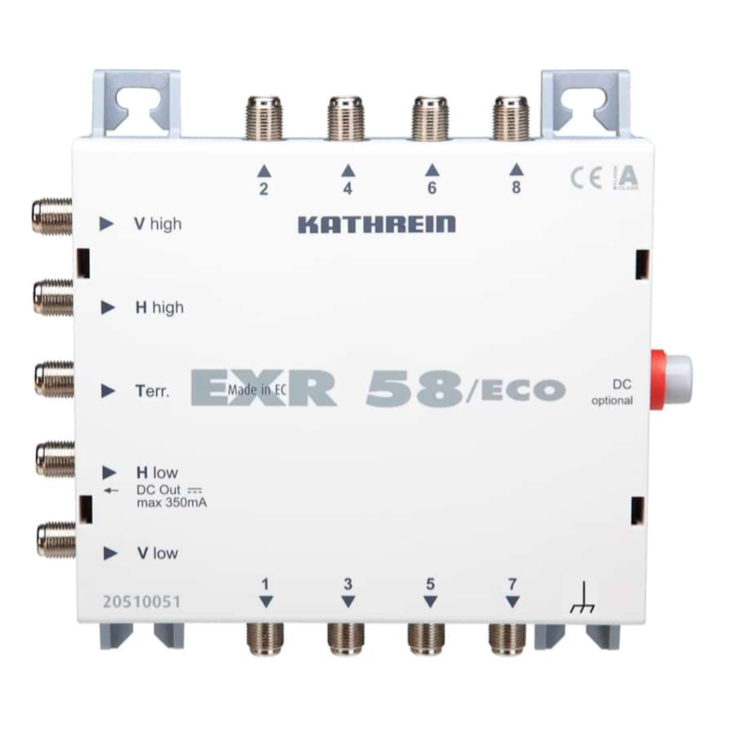

KATHREIN EXR 58/ECO Multischalter

KATHREIN EXR 58/ECO Multischalter

Der KATHREIN EXR 58/ECO Multischalter ist ein hochwertiges Produkt, das für die Verteilung von Satellitensignalen in Mehrteilnehmeranlagen entwickelt wurde. Mit diesem Multischalter können Sie bis zu acht Satellitenreceiver anschließen und somit das Signal auf mehrere Endgeräte verteilen. Dabei ist die Signalqualität stets auf höchstem Niveau, sodass Sie ein perfektes Bild und einen klaren Ton genießen können.

Ein weiterer Vorteil des EXR 58/ECO ist seine Energieeffizienz. Das Gerät verbraucht im Betrieb sehr wenig Strom und ist somit besonders umweltfreundlich. Auch die Installation gestaltet sich äußerst einfach und unkompliziert, sodass Sie den Multischalter schnell und ohne großen Aufwand in Betrieb nehmen können.

• Multischalter zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf acht Anschlüsse
• Für jeden Receiver ist nur eine Leitung notwendig (für Twin-Receiver zwei Leitungen)
• Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver aus
• Umschaltung erfolgt über das Koaxialkabel mit 14/18 V und 0/22-kHz-Signalfrequenz
• Mit integriertem Verstärker für geringe Anschlussdämpfungen im Sat-Bereich
• Integrierte Preemphase zum Entzerren der Kabeldämpfung
• Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich
• Terrestrischer Bereich: 5-862 MHz
• Hohe Entkopplung zwischen den Ausgängen
• LNB-Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich)
• Für die Innenmontage
• Die Versorgung des angeschlossenen LNBs erfolgt durch die Receiver. Sind alle Receiver ausgeschaltet, benötigt die Anlage keinen Strom
• Um eine Dauerversorgung des LNBs zu ermöglichen (z. B. für Kaskadierung mit Durchschleif-Multischaltern) ist optional der Anschluss des Steckernetzteiles NCF 18 (nicht im Lieferumfang enthalten) an der mit "DC" gekennzeichneten Buchse möglich

Technische Daten

• Teilnehmeranschlüsse: 8
• Eingänge: 1 x terr. | 4 x Sat-ZF
• Frequenzbereiche: 5 – 862 MHz | 950 – 2150 MHz
• Anschlussdämpfung: 15 → 17 / 5 → 0 dB
• Entkopplung horizontal → vertikal: 25 dB
• Entkopplung Teilnehmer: 40 / 25 dB
• Max. Ausgangspegel: 111 dBµV
• Steuerung Eingang vert./horiz.: 12 – 14,5 V | 16 – 19 V
• Steuerung Low-/High-Band: 0/22 kHz
• Stromaufnahme pro Teilnehmer: Typ. 25 mA
• Max. Fernspeisestrom gesamt: 350 mA
• Anschlüsse: F-Connectoren
• Zulässige Umgebungstemperatur: -20 bis +55 °C
