METALLKRAFT Präzisions-Flächenschleifmaschine FSM 1545

Präzisions-Flächenschleifmaschine FSM 1545

Mit NC-gesteuertem Vertikalvorschub.

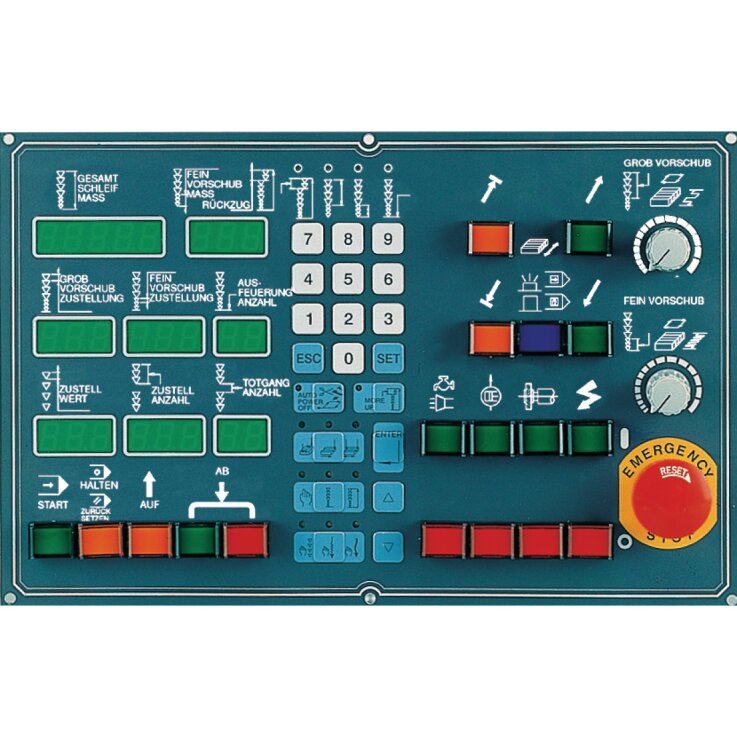

Automatische Vorschubsteuerung AD 5
Die Modelle der FSM-Serie sind mit einer automatischen Vorschubsteuerung (AD 5) ausgestattet. Es stehen unterschiedliche Schleifzyklen zur Verfügung: Flächenschleifen mit Zustellung am Startpunkt, Nutenschleifen mit Zustellung am Startpunkt, Nutenschleifen mit Zustellung am Start- und Endpunkt. Die Zustellung der Schleifscheibe kann je nach Werkstück individuell gestaltet werden. Das Gesamtschleifmaß ist in Grob- und Feinzustellung aufgeteilt, die Zustellschritte können, je nach Anwendung, mit einer minimalen Auflösung von bis zu 0,001mm, frei eingegeben werden. Die Möglichkeit Totgänge nach einer bestimmten Anzahl von Zustellschritten sowie Durchgänge zum Ausfeuern nach dem Erreichen des Schleifmaßes zu programmieren, gewährt beste Schleifergebnisse.

TECHNISCHE DATEN

Abmessungen und Gewichte

• Länge (Produkt) ca.: 1900 mm
• Breite/Tiefe (Produkt) ca.: 1300 mm
• Höhe (Produkt) ca.: 1700 mm
• Gewicht (Netto) ca.: 900 kg

Elektrische Daten

• Motorleistung Hydraulikpumpe: 0,75 kW
• Leistung Antriebsmotor: 1,5 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Spindel

• Spindeldrehzahl: 2900 min¯¹

Schleifscheibe(n)

• Schleifscheibe Außendurchmesser: 180 mm
• Schleifscheibe Breite: 13 mm
• Schleifscheibe Bohrung: 31,7 mm

Flächenschleiftisch

• Flächenschleiftisch Spannfläche Länge: 450 mm
• Flächenschleiftisch Spannfläche Breite: 150 mm
• Flächenschleiftisch Werkstück Gewicht max.: 140 kg
• Abstand max. Spindel zu Flächenschleiftisch: 450 mm

X-Achse

• X-Achse Vorschubgeschwindigkeit: 5 – 25 m/min

Ausstattung

• Spannplatte: Elektromagnet
• Entmagnetisiereinrichtung: Automatisch
• Parallelabrichtvorrichtung ✔
• Kühlmitteleinrichtung ✔
• Arbeitsleuchte: Halogen-Arbeitsleuchte nach IP65
• Ausrichtfüße ✔

Lieferumfang

• Schleifscheibenflansch
• Schleifscheibe
• Auswuchtdorn
• Bedienwerkzeug
