METALLKRAFT Präzisions-Flächenschleifmaschine FSM 2045

Präzisions-Flächenschleifmaschine FSM 2045

Mit NC-gesteuertem Vertikalvorschub.

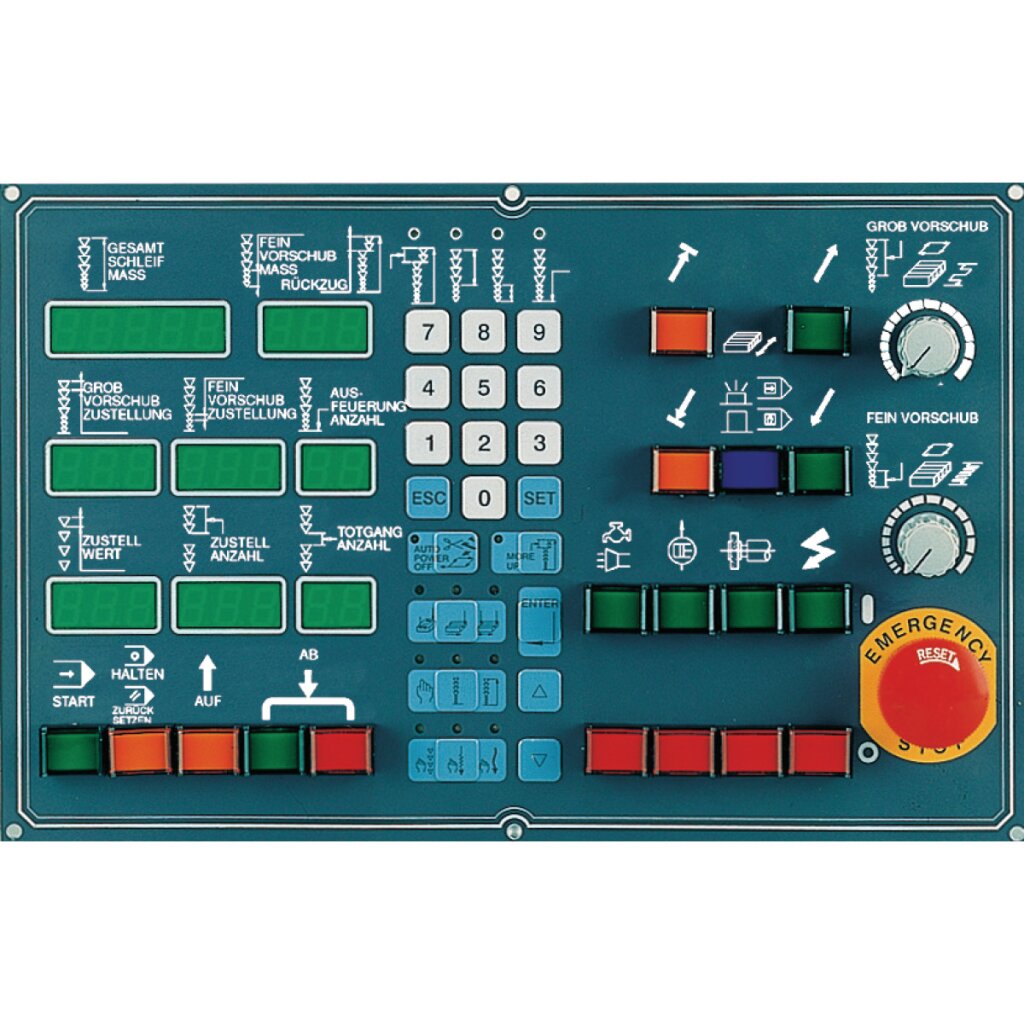

Automatische Vorschubsteuerung AD 5

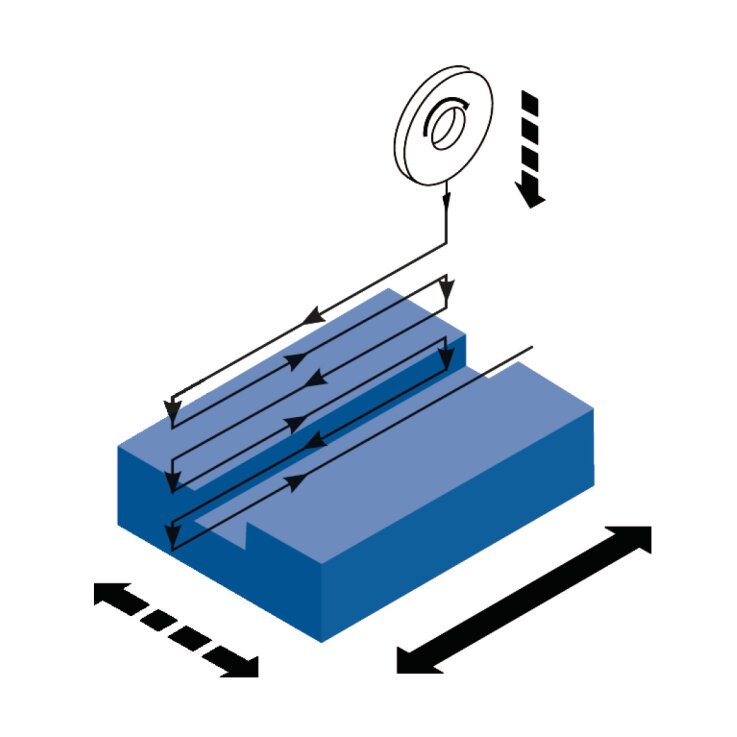

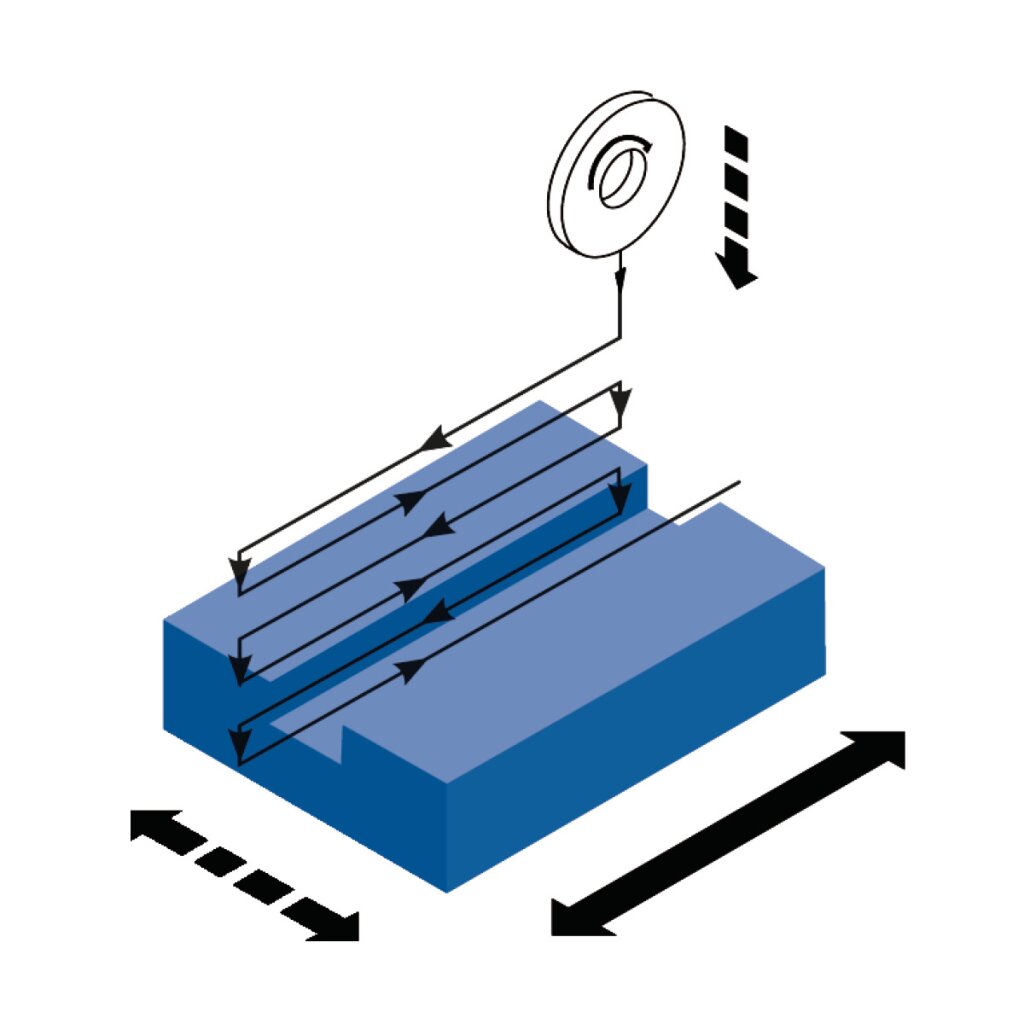

Die Modelle der FSM-Serie sind mit einer automatischen Vorschubsteuerung (AD 5) ausgestattet. Es stehen unterschiedliche Schleifzyklen zur Verfügung: Flächenschleifen mit Zustellung am Startpunkt, Nutenschleifen mit Zustellung am Startpunkt, Nutenschleifen mit Zustellung am Start- und Endpunkt. Die Zustellung der Schleifscheibe kann je nach Werkstück individuell gestaltet werden. Das Gesamtschleifmaß ist in Grob- und Feinzustellung aufgeteilt, die Zustellschritte können, je nach Anwendung, mit einer minimalen Auflösung von bis zu 0,001mm, frei eingegeben werden. Die Möglichkeit Totgänge nach einer bestimmten Anzahl von Zustellschritten sowie Durchgänge zum Ausfeuern nach dem Erreichen des Schleifmaßes zu programmieren, gewährt beste Schleifergebnisse.

TECHNISCHE DATEN

Abmessungen und Gewichte

• Länge (Produkt) ca.: 2080 mm
• Breite/Tiefe (Produkt) ca.: 1200 mm
• Höhe (Produkt) ca.: 1800 mm
• Gewicht (Netto) ca.: 950 kg

Elektrische Daten

• Motorleistung Hydraulikpumpe: 0,75 kW
• Leistung Antriebsmotor: 1,5 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Spindel

• Spindeldrehzahl: 2900 min¯¹

Schleifscheibe(n)

• Schleifscheibe Außendurchmesser: 180 mm
• Schleifscheibe Breite: 13 mm
• Schleifscheibe Bohrung: 31,7 mm

Flächenschleiftisch

• Flächenschleiftisch Spannfläche Länge: 450 mm
• Flächenschleiftisch Spannfläche Breite: 200 mm
• Flächenschleiftisch Werkstück Gewicht max.: 150 kg
• Abstand max. Spindel zu Flächenschleiftisch: 450 mm

X-Achse

• X-Achse Vorschubgeschwindigkeit: 5 – 25 m/min

Ausstattung

• Spannplatte: Elektromagnet
• Entmagnetisiereinrichtung: Automatisch
• Parallelabrichtvorrichtung ✔
• Kühlmitteleinrichtung ✔
• Arbeitsleuchte: Halogen-Arbeitsleuchte nach IP65
• Ausrichtfüße ✔

Lieferumfang

• Schleifscheibenflansch
• Schleifscheibe
• Auswuchtdorn
• Bedienwerkzeug
