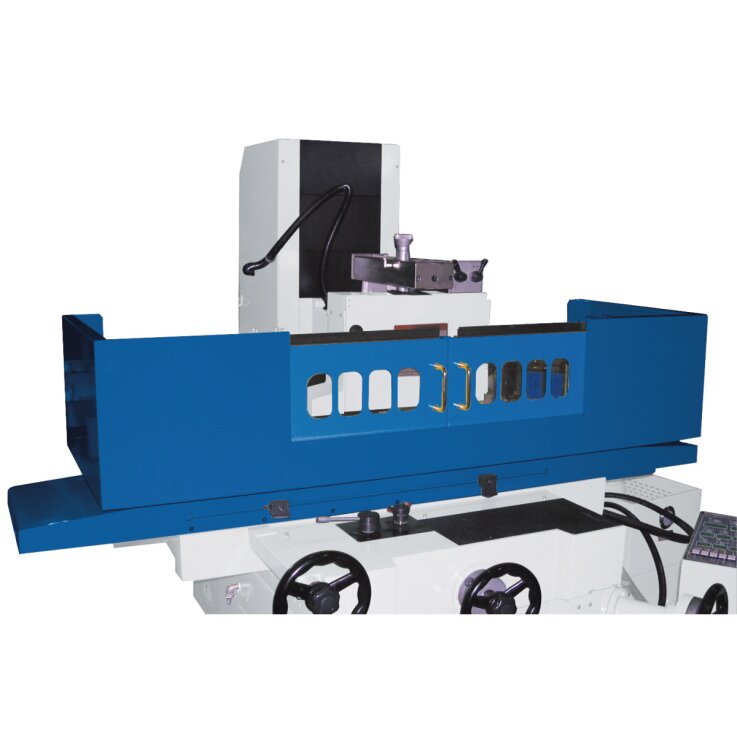

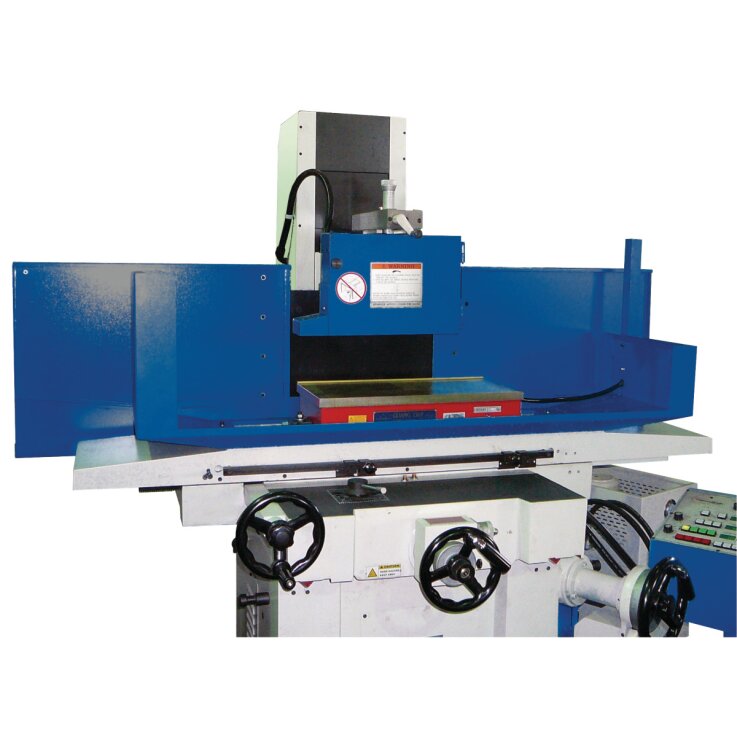

Präzisions-Flächenschleifmaschine FSM 3060 Lagerausstattung
Mit NC-gesteuertem Vertikalvorschub.

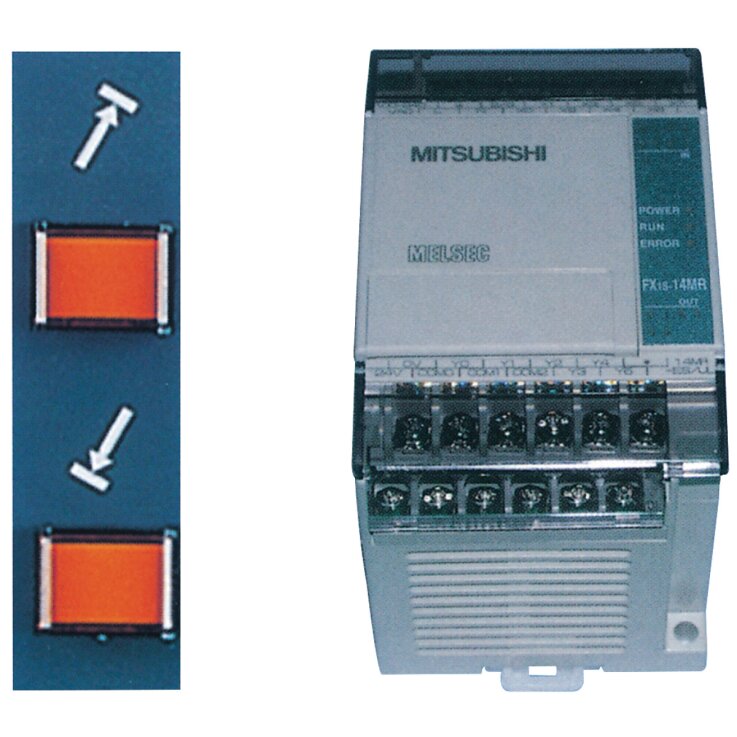

Automatische Vorschubsteuerung AD 5

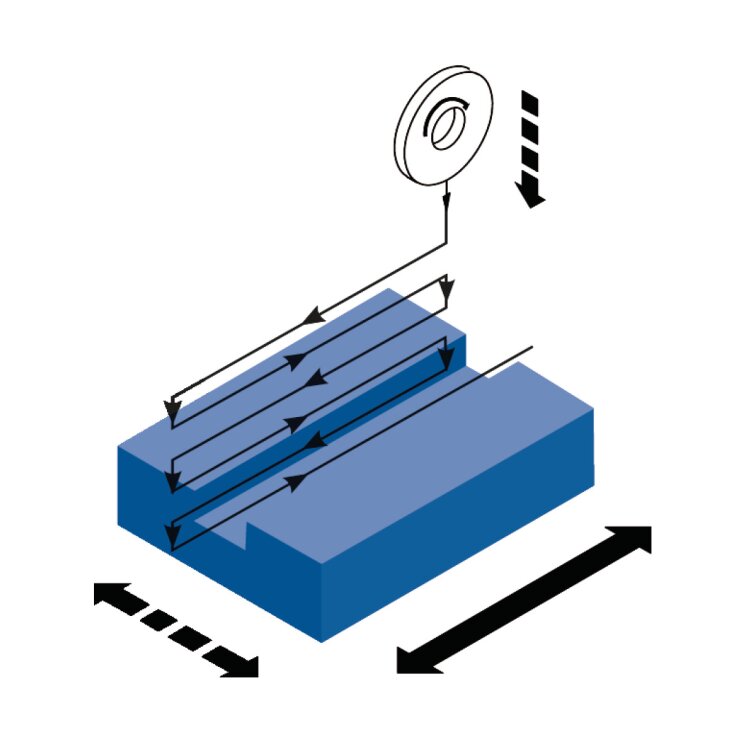

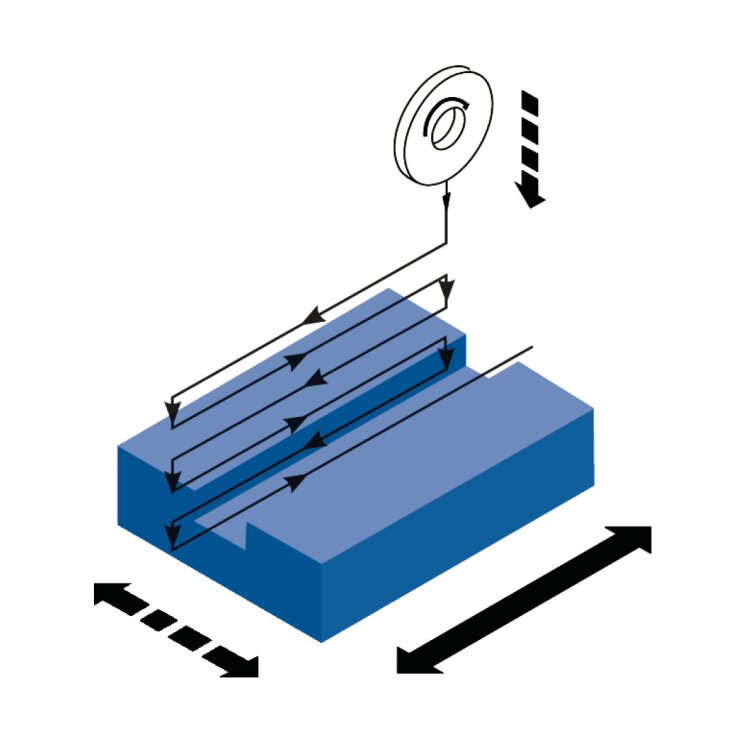

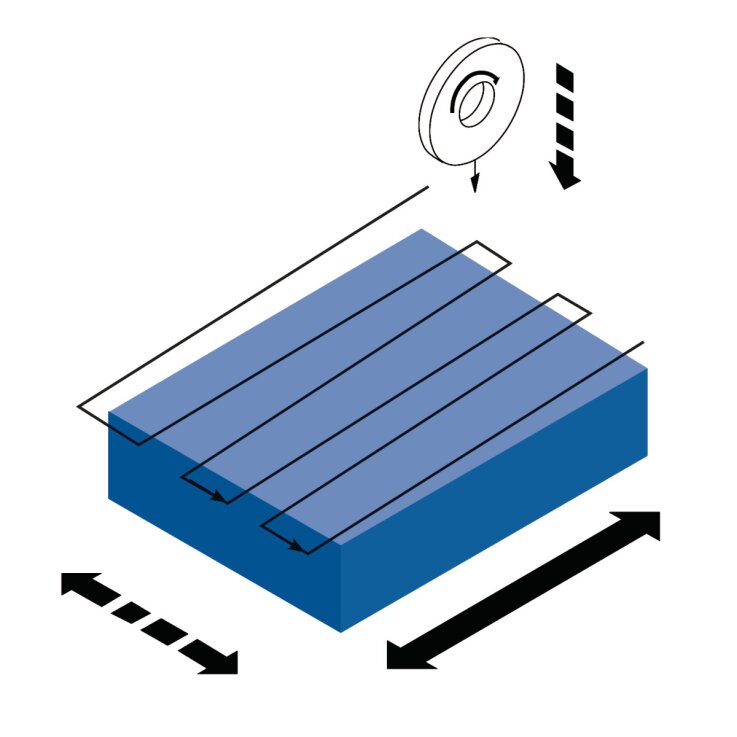

Die Modelle der FSM-Serie sind mit einer automatischen Vorschubsteuerung (AD 5) ausgestattet. Es stehen unterschiedliche Schleifzyklen zur Verfügung: Flächenschleifen mit Zustellung am Startpunkt, Nutenschleifen mit Zustellung am Startpunkt, Nutenschleifen mit Zustellung am Start- und Endpunkt. Die Zustellung der Schleifscheibe kann je nach Werkstück individuell gestaltet werden. Das Gesamtschleifmaß ist in Grob- und Feinzustellung aufgeteilt, die Zustellschritte können, je nach Anwendung, mit einer minimalen Auflösung von bis zu 0,001mm, frei eingegeben werden. Die Möglichkeit Totgänge nach einer bestimmten Anzahl von Zustellschritten sowie Durchgänge zum Ausfeuern nach dem Erreichen des Schleifmaßes zu programmieren, gewährt beste Schleifergebnisse.
TECHNISCHE DATEN
Abmessungen und Gewichte
- Länge (Produkt) ca.: 2630 mm
- Breite/Tiefe (Produkt) ca.: 1550 mm
- Höhe (Produkt) ca.: 1800 mm
- Gewicht (Netto) ca.: 1743 kg
Elektrische Daten
- Motorleistung Hydraulikpumpe: 0,75 kW
- Leistung Antriebsmotor: 3,75 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
Spindel
- Spindeldrehzahl: 1450 min¯¹
Schleifscheibe(n)
- Schleifscheibe Außendurchmesser: 355 mm
- Schleifscheibe Breite: 38 mm
- Schleifscheibe Bohrung: 127 mm
Flächenschleiftisch
- Flächenschleiftisch Spannfläche Länge: 600 mm
- Flächenschleiftisch Spannfläche Breite: 300 mm
- Flächenschleiftisch Werkstück Gewicht max.: 300 kg
- Abstand max. Spindel zu Flächenschleiftisch: 500 mm
X-Achse
- X-Achse Vorschubgeschwindigkeit: 5 – 25 m/min
Ausstattung
- Spannplatte: Elektromagnet
- Spritzschutz: vorne, hinten und seitlich
- Justierung des Quervorschubs: Automatisch
- Entmagnetisiereinrichtung: Automatisch
- Parallelabrichtvorrichtung ✔
- Kühlmitteleinrichtung ✔
- Arbeitsleuchte: Halogen-Arbeitsleuchte nach IP65
- Ausrichtfüße ✔
Lieferumfang
- Schleifscheibenflansch
- Schleifscheibe
- Auswuchtdorn
- Bedienwerkzeug
| Hersteller: | Metallkraft |
| Kategorie: | Alle Kategorien |
| Artikelnummer: | TWD-1000102744 |
| GTIN: | 4036351280118 |
| Artikelgewicht: | 1.743,00 kg |
| Abmessungen ( Länge × Breite × Höhe ): | 263,00 × 155,00 × 180,00 cm |
