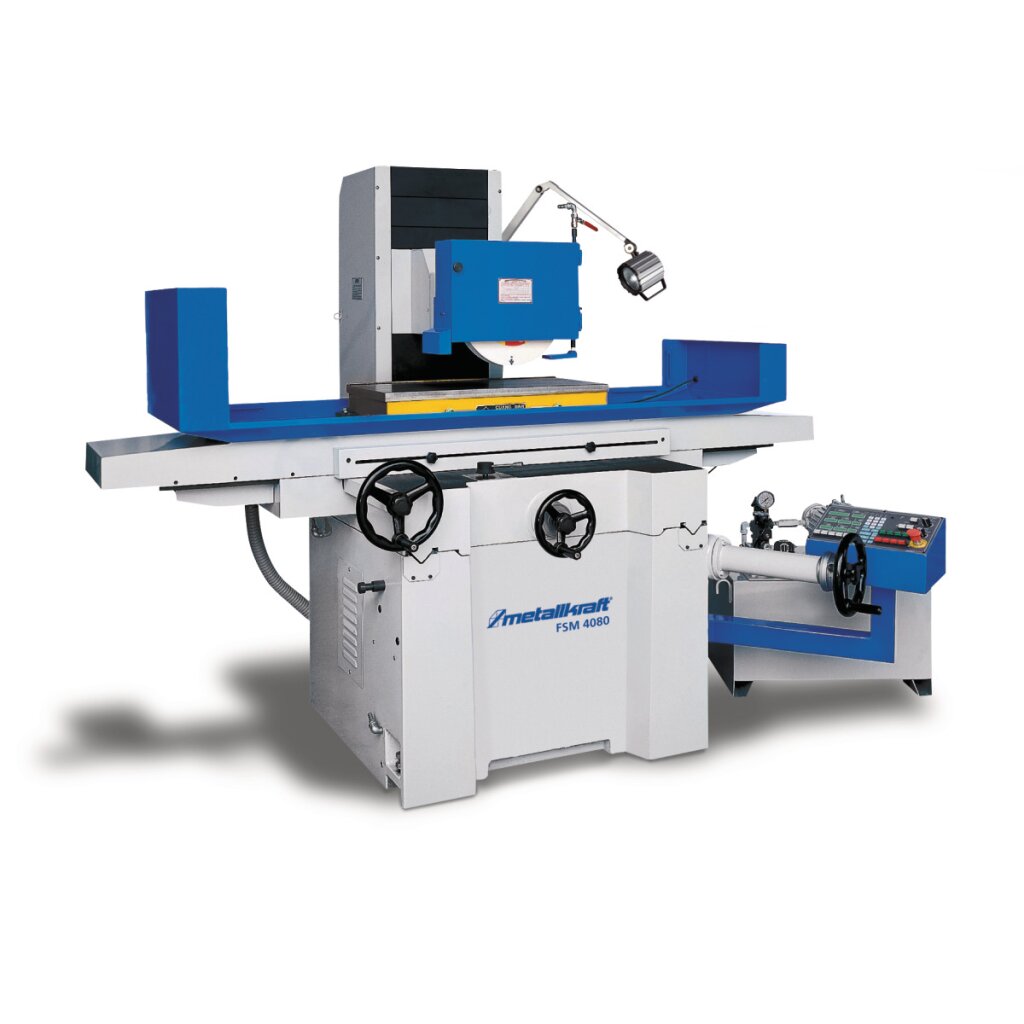

METALLKRAFT Präzisions-Flächenschleifmaschine FSM 4080

Präzisions-Flächenschleifmaschine FSM 4080

Mit NC-gesteuertem Vertikalvorschub.

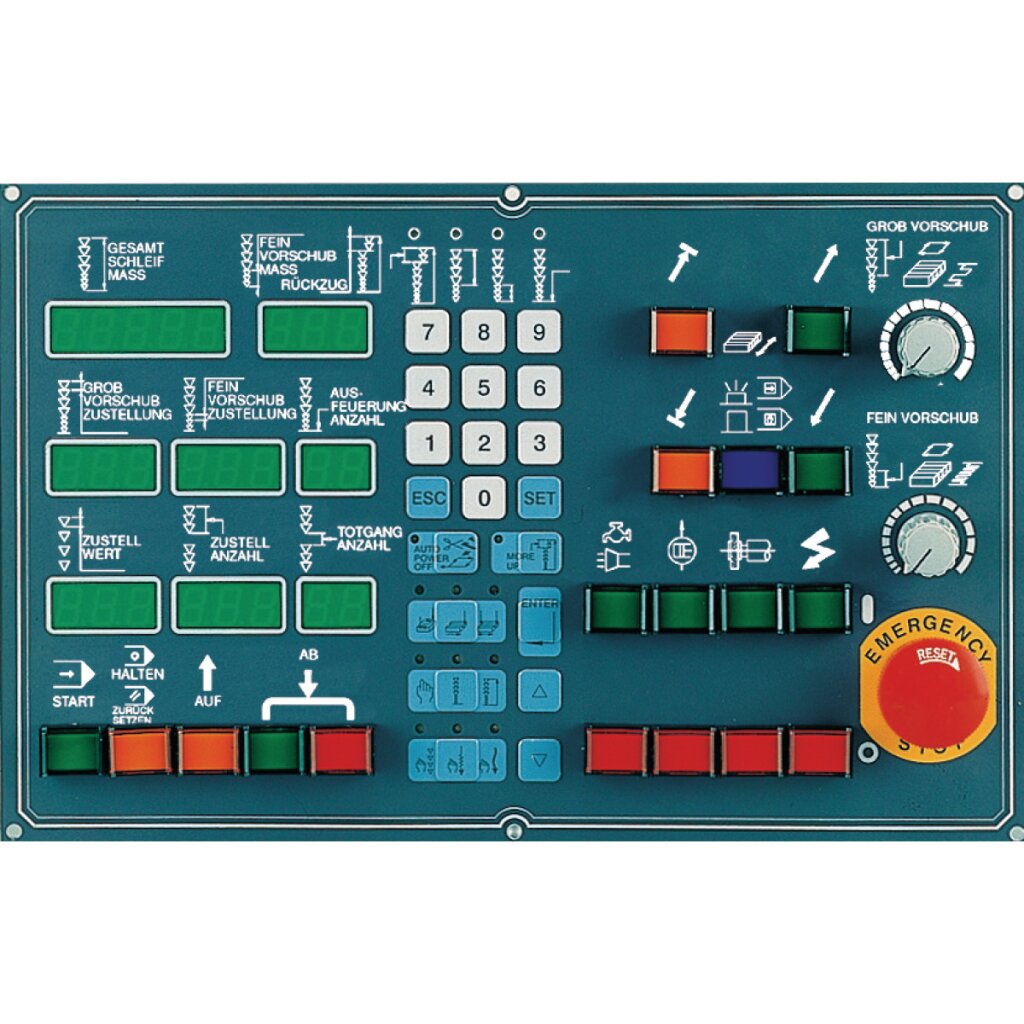

Automatische Vorschubsteuerung AD 5

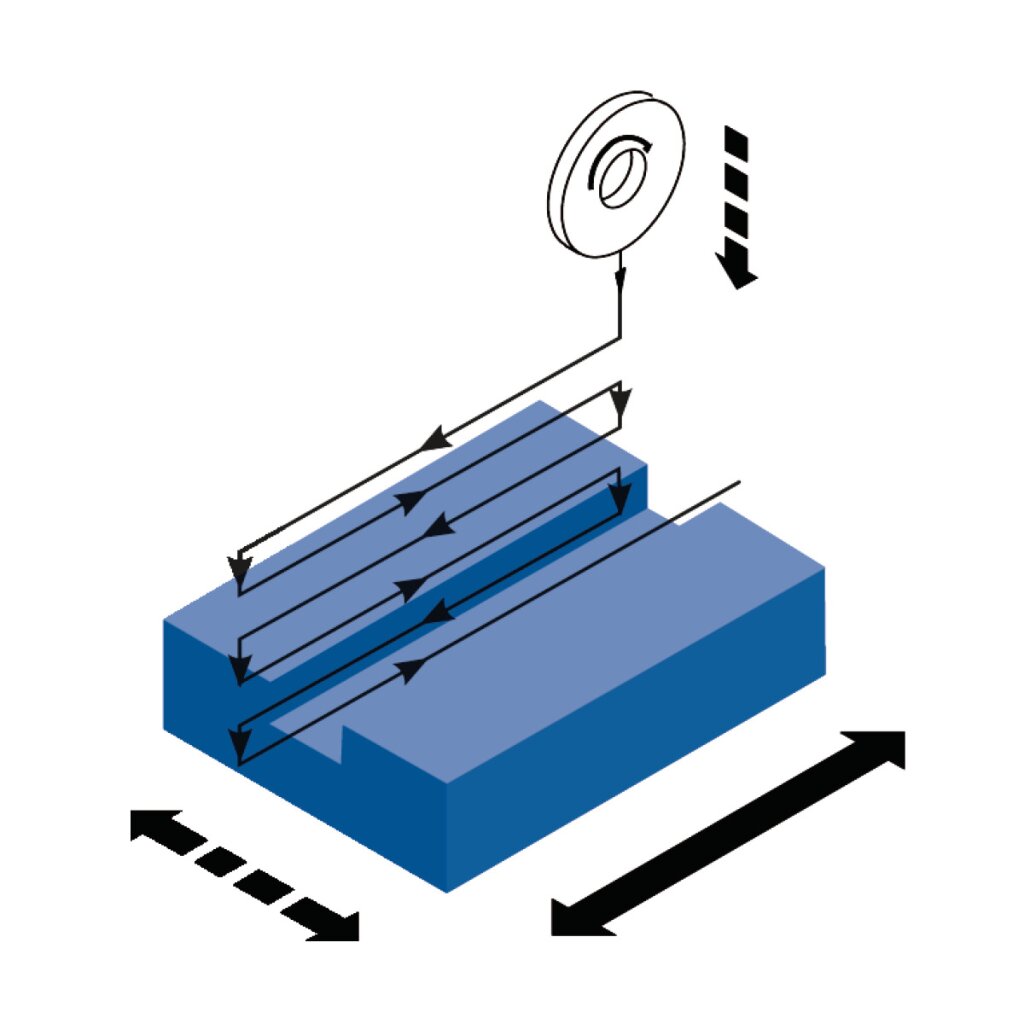

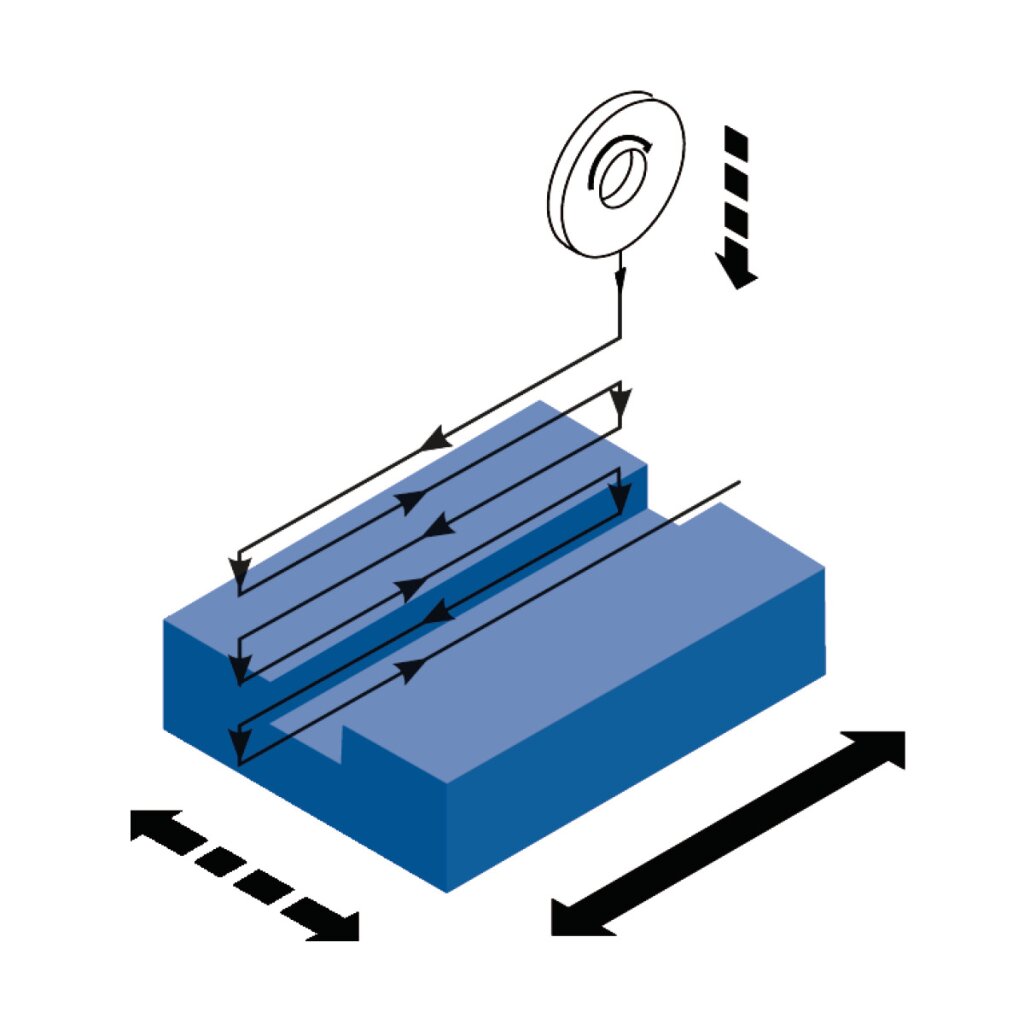

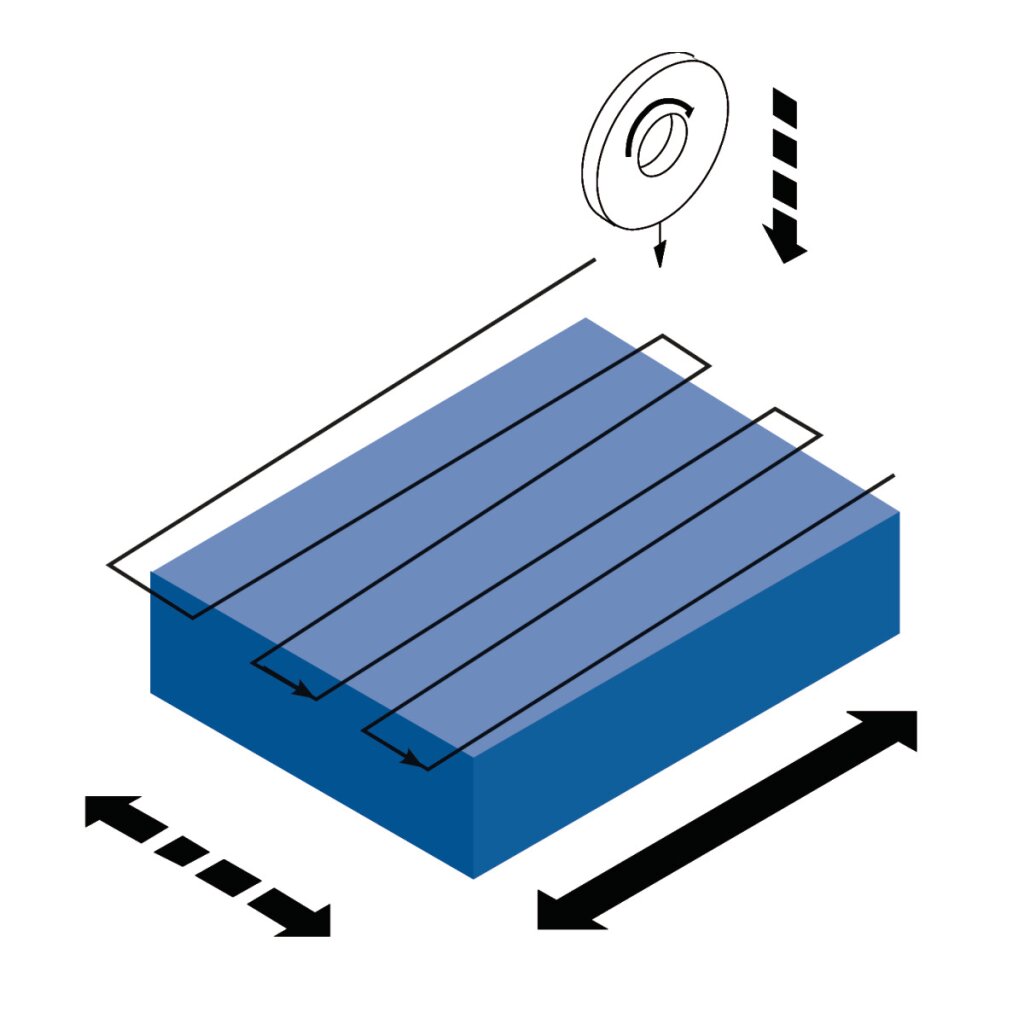

Die Modelle der FSM-Serie sind mit einer automatischen Vorschubsteuerung (AD 5) ausgestattet. Es stehen unterschiedliche Schleifzyklen zur Verfügung: Flächenschleifen mit Zustellung am Startpunkt, Nutenschleifen mit Zustellung am Startpunkt, Nutenschleifen mit Zustellung am Start- und Endpunkt. Die Zustellung der Schleifscheibe kann je nach Werkstück individuell gestaltet werden. Das Gesamtschleifmaß ist in Grob- und Feinzustellung aufgeteilt, die Zustellschritte können, je nach Anwendung, mit einer minimalen Auflösung von bis zu 0,001mm, frei eingegeben werden. Die Möglichkeit Totgänge nach einer bestimmten Anzahl von Zustellschritten sowie Durchgänge zum Ausfeuern nach dem Erreichen des Schleifmaßes zu programmieren, gewährt beste Schleifergebnisse.

TECHNISCHE DATEN

Abmessungen und Gewichte

• Länge (Produkt) ca.: 3450 mm
• Breite/Tiefe (Produkt) ca.: 2050 mm
• Höhe (Produkt) ca.: 1900 mm
• Gewicht (Netto) ca.: 3250 kg

Elektrische Daten

• Motorleistung Hydraulikpumpe: 1,5 kW
• Leistung Antriebsmotor: 3,75 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Spindel

• Spindeldrehzahl: 1450 min¯¹

Schleifscheibe(n)

• Schleifscheibe Außendurchmesser: 406 mm
• Schleifscheibe Breite: 50 mm
• Schleifscheibe Bohrung: 127 mm

Flächenschleiftisch

• Flächenschleiftisch Spannfläche Länge: 800 mm
• Flächenschleiftisch Spannfläche Breite: 400 mm
• Flächenschleiftisch Werkstück Gewicht max.: 400 kg
• Abstand max. Spindel zu Flächenschleiftisch: 550mm

X-Achse

• X-Achse Vorschubgeschwindigkeit: 5 – 25 m/min

Ausstattung

• Spannplatte: Elektromagnet
• Entmagnetisiereinrichtung: Automatisch
• Parallelabrichtvorrichtung ✔
• Kühlmitteleinrichtung ✔
• Arbeitsleuchte: Halogen-Arbeitsleuchte nach IP65
• Ausrichtfüße ✔

Lieferumfang

• Schleifscheibenflansch
• Schleifscheibe
• Auswuchtdorn
• Bedienwerkzeug
