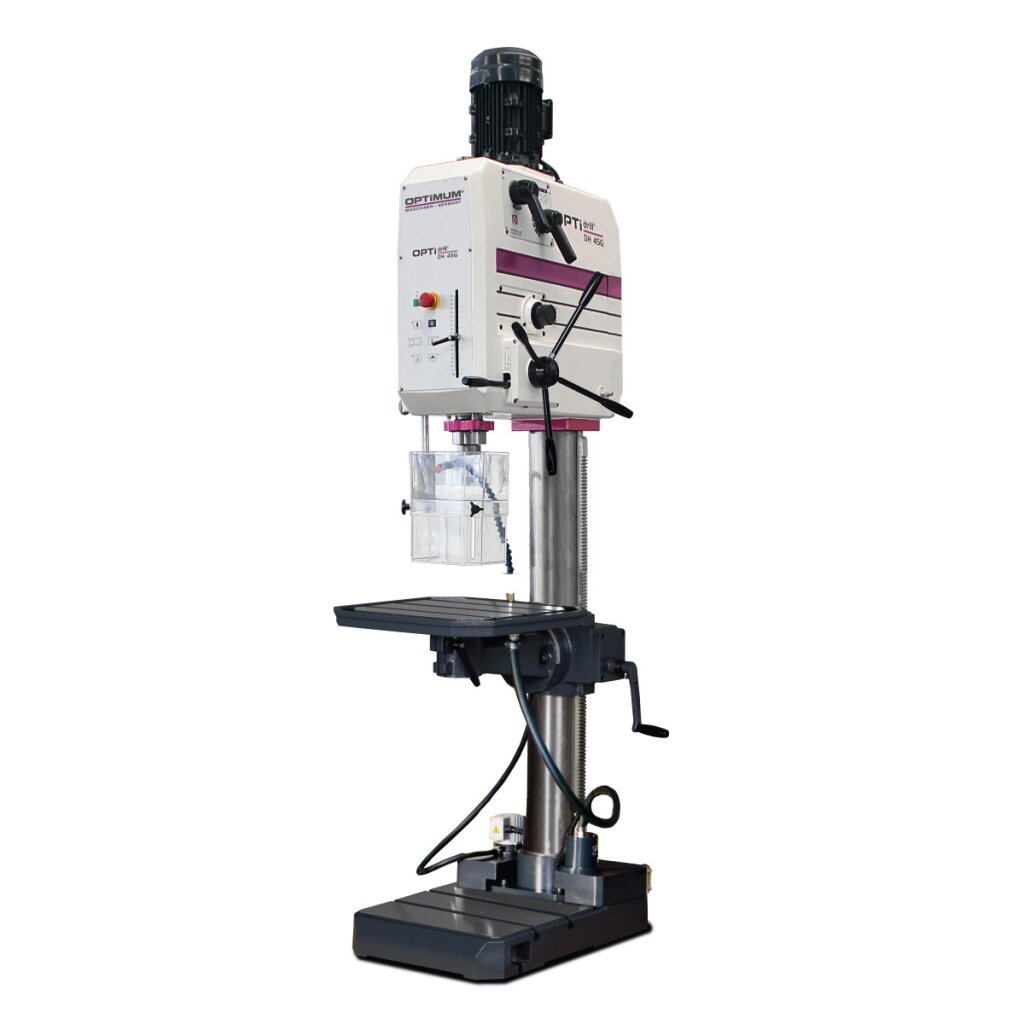

OPTIMUM Getriebebohrmaschine OPTIdrill DH 45G

OPTIMUM Getriebebohrmaschine OPTIdrill DH 45G

Schwere Ausführung mit Gewindeschneideinrichtung für den industriellen Einsatz.

• Schwere, massive Gussausführung
• Schmutz- und wassserresistente, leicht zu reinigende Folientastatur
• Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter für größtmöglichen Schutz des Anwenders
• Groß dimensionierter, massiver Bohrtisch, präzise gearbeitet mit parallel verlaufenden T-Nuten und umlaufender Kühlwasserrinne, rückseitig stark verrippt, um ± 90° seitlich kippbar
• Kühlmitteleinrichtung und externer Kühlmitteltank kann zur leichten und vollständigen Entleerung entnommen werden
• Extrem stabile, dickwandige Gusssäule für hohe Kraftaufnahme
• Massive Grundplatte mit parallel verlaufenden T-Nuten, präzise oberflächenbearbeitet
• Optionaler Fußschalter zum Umschalten zwischen Rechts-Linkslauf und zum Gewindeschneiden (Artikel Nr. 3050032) erhältlich

OPTIdrill DH 45V

• Elektrischer Pinolenvorschub

OPTIdrill DH 45G

• Mechanischer Pinolenvorschub

TECHNISCHE DATEN

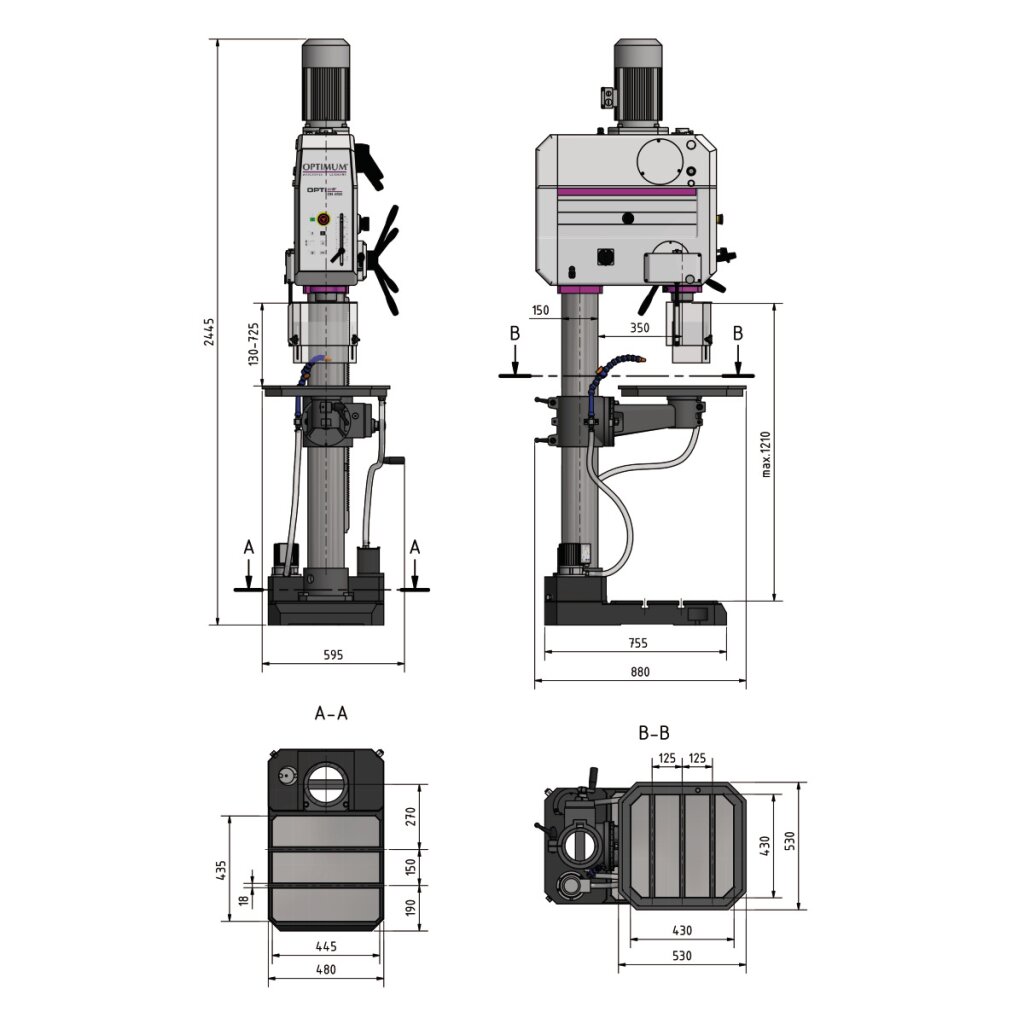

Abmessungen und Gewichte

• Säulendurchmesser: 150 mm
• Länge (Produkt) ca.: 880 mm
• Breite/Tiefe (Produkt) ca.: 595 mm
• Höhe (Produkt) ca.: 2445 mm
• Gewicht (Netto) ca.: 530 kg

Bohrleistung

• Bohrleistung Stahl (S235JR): 40 mm
• Dauerbohrleistung Stahl (S235JR): 35 mm
• Gewindeschneiden Stahl (S235JR): M 35

Bohrtisch

• Bohrtisch Arbeitsfläche Länge: 530 mm
• Bohrtisch Arbeitsfläche Breite: 530 mm
• Bohrtisch T-Nuten Größe: 18 mm
• Bohrtisch T-Nuten Anzahl: 3
• Bohrtisch T-Nuten Abstand: 125 mm
• Bohrtischdrehung: 360 °
• Bohrtischneigung: ± 90 °
• Traglast Bohrtisch: 250 kg
• Abstand Spindel - Bohrtisch max.: 740 mm
• Abstand Spindel - Bohrtisch min.: 130 mm

Drehzahlbereich

• Drehzahlbereich: 90 – 1520 min¯¹
• Anzahl der Drehzahlbereiche: 8 Stufen

Elektrische Daten

• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Maschinenfuß

• Abstand Spindel - Maschinenfuß max.: 1210 mm
• Maschinenfuß Arbeitsfläche Länge: 435 mm
• Maschinenfuß Arbeitsfläche Breite: 445 mm
• Maschinenfuß T-Nuten Größe: 18 mm
• Maschinenfuß T-Nuten Anzahl: 2
• Maschinenfuß T-Nuten Abstand: 150 mm

Spindel

• Pinolenhub: 170 mm
• Spindelaufnahme: MK 4
• Ausladung: 350 mm
• Pinolenvorschub: automatisch
• Geschwindigkeit Pinolenvorschub: 0,1 – 0,2 mm/U
• Geschwindigkeitsstufen Pinolenvorschub: 3 Stufen

Motor(en)

• Antriebsleistung Spindelmotor: 2,2 kW
• Kühlmittelpumpe Leistung Antriebsmotor: 100 W

Lieferumfang

• Schnellspannbohrfutter 1 - 16 mm
• Morsekonus MK 4-B16
• Bedienwerkzeug
