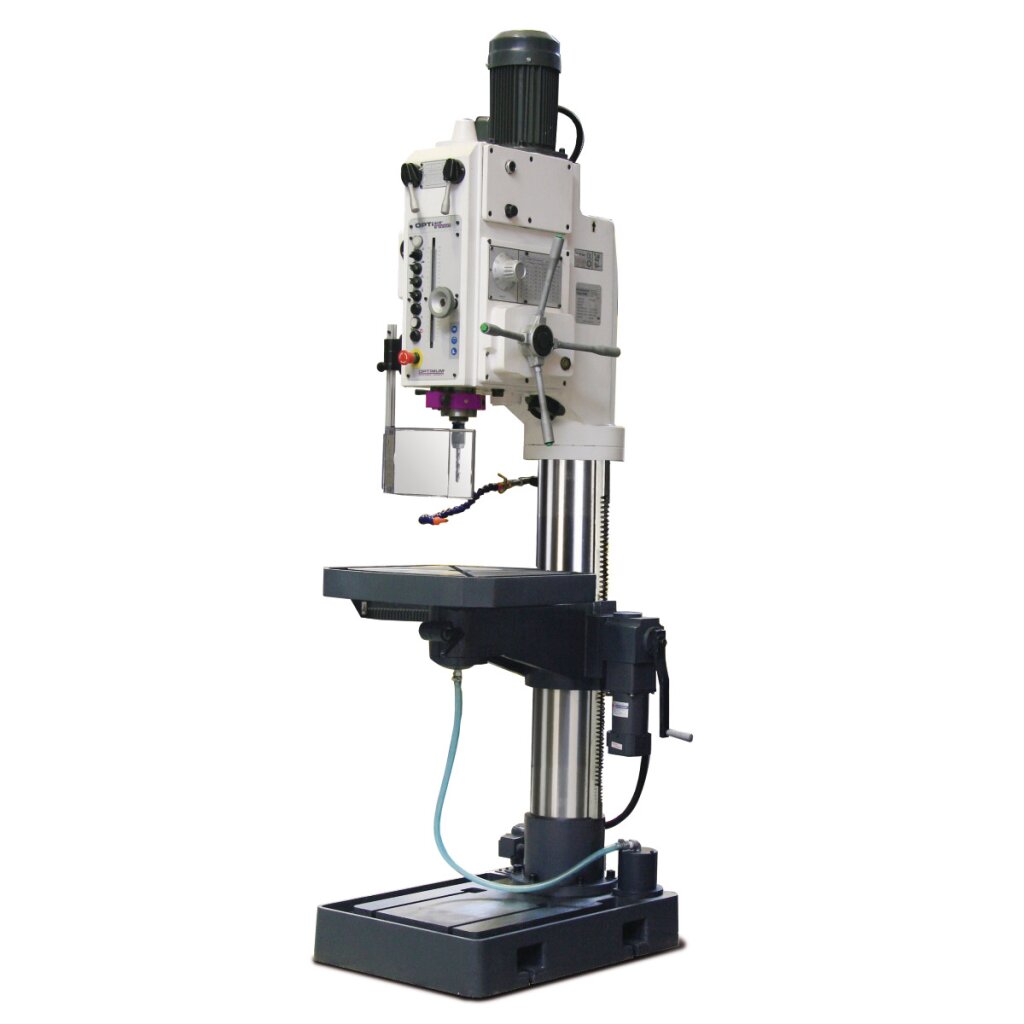

OPTIMUM Getriebebohrmaschine OPTIdrill B 50GSM

OPTIMUM Getriebebohrmaschine OPTIdrill B 50GSM

Schwere Ausführung für den industriellen Einsatz. Mit Kühlmittel- und Gewindeschneideinrichtung, sowie automatischem Pinolenvorschub.

• Schwere, massive Gussausführung
• Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
• Hohe Rundlaufgenauigkeit dank gehärteter und geschliffener Hauptspindel
• Zweistufiger Antriebsmotor
• Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter für größtmöglichen Schutz des Anwenders
• Groß dimensionierter, massiver Bohrtisch, präzise gearbeitet mit parallel verlaufenden T-Nuten und umlaufender Kühlwasserrinne, rückseitig stark verrippt, 360° drehbar
• Kühlmitteleinrichtung und externer Kühlmitteltank kann zur leichten und vollständigen Entleerung entnommen werden
• Spänefilter nach Maschinenrichtlinie
• Extrem stabile, dickwandige Gusssäule - Säulendurchmesser 200 mm - für hohe Kraftaufnahme
• Massive Grundplatte mit parallel verlaufenden T-Nuten, präzise oberflächenbearbeitet

TECHNISCHE DATEN

Abmessungen und Gewichte

• Säulendurchmesser: 200 mm
• Länge (Produkt) ca.: 985 mm
• Breite/Tiefe (Produkt) ca.: 775 mm
• Höhe (Produkt) ca.: 2460 mm
• Gewicht (Netto) ca.: 950 kg

Bohrleistung

• Bohrleistung Stahl (S235JR): 50 mm
• Dauerbohrleistung Stahl (S235JR): 45 mm
• Gewindeschneiden Stahl (S235JR): M 42

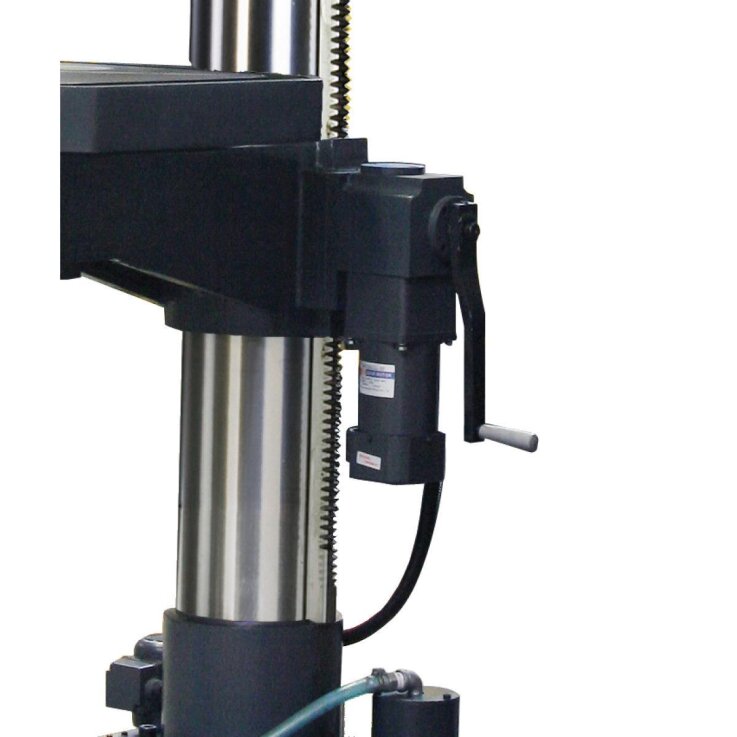

Bohrtisch

• Bohrtisch Arbeitsfläche Länge: 600 mm
• Bohrtisch Arbeitsfläche Breite: 600 mm
• Bohrtisch Art der T-Nuten: diagonal
• Bohrtisch T-Nuten Größe: 18 mm
• Bohrtisch T-Nuten Anzahl: 2
• Bohrtischdrehung: ± 90 °
• Traglast Bohrtisch: 300 kg
• Abstand Spindel - Bohrtisch max.: 800 mm

Drehzahlbereich

• Drehzahlbereich: 54 – 2090 min¯¹
• Anzahl der Drehzahlbereiche: 18 Stufen

Elektrische Daten

• Leistung Antriebsmotor: 2,4 / 3,0 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Maschinenfuß

• Abstand Spindel - Maschinenfuß max.: 1300 mm
• Maschinenfuß Arbeitsfläche Länge: 600 mm
• Maschinenfuß Arbeitsfläche Breite: 520 mm
• Maschinenfuß T-Nuten Größe: 18 mm
• Maschinenfuß T-Nuten Anzahl: 2
• Maschinenfuß T-Nuten Abstand: 280 mm

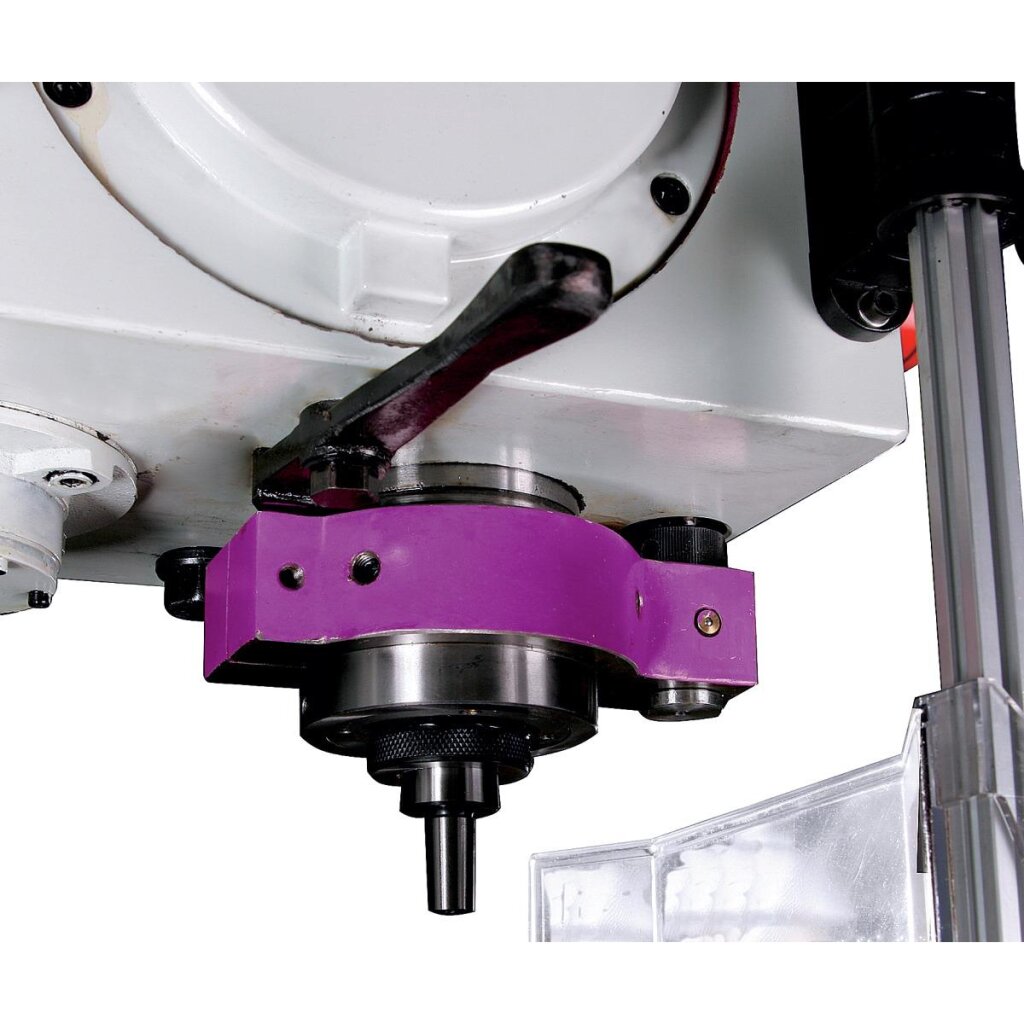

Spindel

• Pinolenhub: 230 mm
• Spindelaufnahme: MK 4
• Ausladung: 375 mm
• Geschwindigkeit Pinolenvorschub: 0,05 – 0,3 mm/U
• Geschwindigkeitsstufen Pinolenvorschub: 6 Stufen

Motor(en)

• Kühlmittelpumpe Leistung Antriebsmotor: 40 W

Lieferumfang

• Schnellspannbohrfutter 1 - 16 mm
• Morsekonus MK 4/B16
• T-Nutensteine
