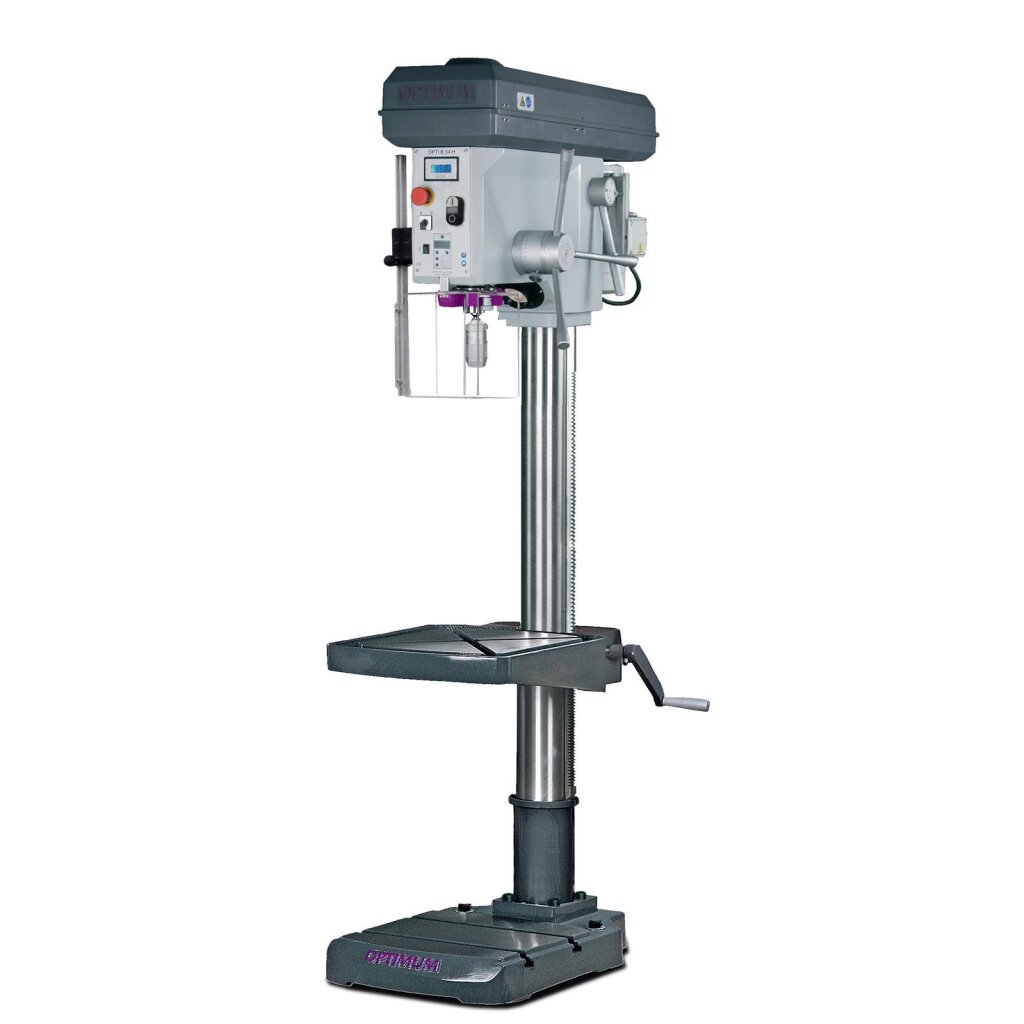

OPTIMUM Säulenbohrmaschine OPTIdrill B 34H

OPTIMUM Säulenbohrmaschine OPTIdrill B 34H

Robuste Tisch- und Säulenbohrmaschinen mit Keilriemenantrieb.

• Laufruhiger und leistungsstarker Industrie-Elektromotor

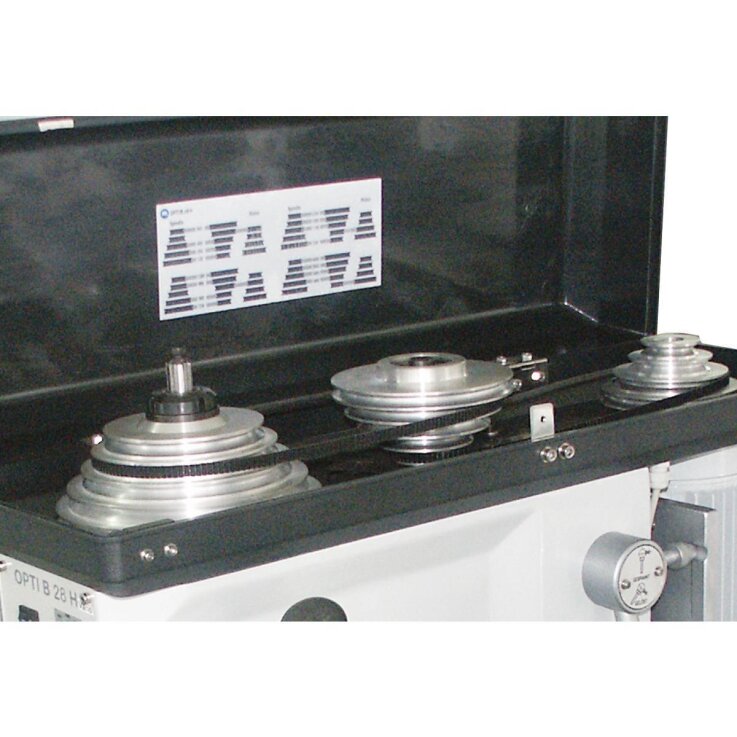

• Keilriemen-Schnellspanneinrichtung
• Langer, ergonomischer Aluminium Druckguss-Pinolenhebel aus einem Stück gegossen (B 16H / B 24H mit Softgrip-Griffen)
• Massive, groß dimensionierte Grundplatte mit Nuten, rückseitig stark verrippt
• Durch Wegschwenken des Bohrtisches, Grundplatte als Arbeitsfläche für besonders hohe Werkstücke verwendbar
• Garantierte Rundlaufgenauigkeit besser als 0,015 mm in der Bohrpinole gemessen
• Bohrspindel mit Präzisionskugellagern
• Hochwertiges OPTIMUM Schnellspannbohrfutter im Standardlieferumfang
• Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter

ab B 24H

• Maschinenleuchte

ab B 24H / 400V

• Rechts-/Linkslauf

ab B 28H

• Leichter Werkzeugwechsel durch integrierten Austreiber
• Pinolenhebel aus Stahl

B 34H

• Digitaler Tiefenmesser
• Digitale Drehzahlanzeige

TECHNISCHE DATEN

Abmessungen und Gewichte

• Säulendurchmesser: 115 mm
• Länge (Produkt) ca.: 918 mm
• Breite/Tiefe (Produkt) ca.: 585 mm
• Höhe (Produkt) ca.: 1895 mm
• Gewicht (Netto) ca.: 260 kg

Bohrleistung

• Bohrleistung Stahl (S235JR): 34 mm
• Dauerbohrleistung Stahl (S235JR): 26 mm

Bohrtisch

• Bohrtisch Arbeitsfläche Länge: 420 mm
• Bohrtisch Arbeitsfläche Breite: 400 mm
• Bohrtisch Art der T-Nuten: diagonal
• Bohrtisch T-Nuten Größe: 14 mm
• Bohrtischdrehung: 360 °
• Abstand Spindel - Bohrtisch max.: 790 mm

Drehzahlbereich

• Drehzahlbereich: 145 – 4800 min¯¹
• Anzahl der Drehzahlbereiche: 2 x 9 Stufen

Elektrische Daten

• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Maschinenfuß

• Abstand Spindel - Maschinenfuß max.: 1275 mm
• Maschinenfuß Arbeitsfläche Länge: 390 mm
• Maschinenfuß Arbeitsfläche Breite: 390 mm
• Maschinenfuß T-Nuten Größe: 14 mm
• Maschinenfuß T-Nuten Anzahl: 2
• Maschinenfuß T-Nuten Abstand: 150 mm

Spindel

• Pinolenhub: 160 mm
• Spindelaufnahme: MK 4
• Ausladung: 285 mm

Motor(en)

• Antriebsleistung Spindelmotor: 1,50 / 2,20 kW
• Anzahl der Leistungsstufen Spindelmotor: 2 Stufen

Lieferumfang

• Schnellspannbohrfutter (1 - 16 mm)
• Morsekonus MK4/B16
• T-Nutensteine
