OPTIMUM Säulenbohrmaschine OPTIdrill DH 32GSV

BESCHREIBUNG

• Frequenzumrichter

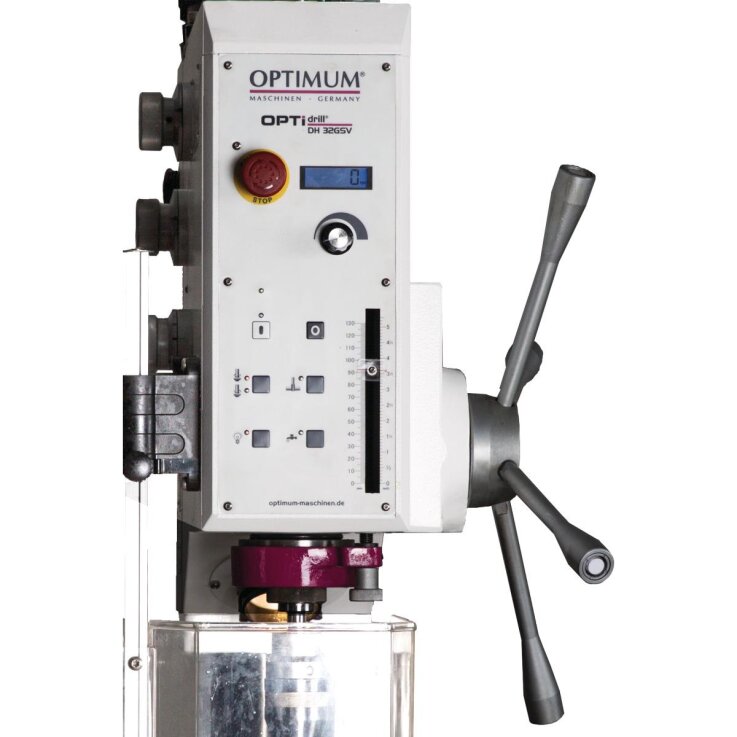

• Bedienerfreundliche Folientastatur
• Digitale Drehzahlanzeige
• Gewindeschneidfunktion
• Hohe Laufruhe dank geschliffenem Vielzahn-Mitnehmer
• Hohe Rundlaufgenauigkeit durch gehärtete und geschliffene Hauptspindel
• Wartungsarmes Getriebe mit Fettschmierung
• Getriebe mit PA6 Zahnrädern
• Großer Drehzahlbereich
• Bedienerfreundliche Folientastatur
• Schwere, massive Gussausführung
• Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter für größtmöglichen Schutz des Anwenders
• Bohrtiefenanschlag einstellbar mit Millimeterskala
• Rechts-/Linkslauf
• Maschinenleuchte im Bohrkopf integriert
• Integrierter Austreiber für einen leichten Werkzeugwechsel
• Präzise gearbeiteter Bohrtisch mit diagonal verlaufenden T-Nuten und umlaufender Kühlwasserrinne
• Dickwandige Gusssäule für hohe Kraftaufnahme und Stabilität
• Massive Grundplatte, groß dimensioniert und rückseitig stark verrippt
• Optionaler Fußschalter zum Umschalten zwischen Rechts-Linkslauf und zum Gewindeschneiden (Artikel Nr. 3050032) erhältlich

OPTIdrill DH 32GSV

• Automatischer Pinolenvorschub
• Kühlmitteleinrichtung und Spänefilter nach Maschinenrichtlinie

TECHNISCHE DATEN

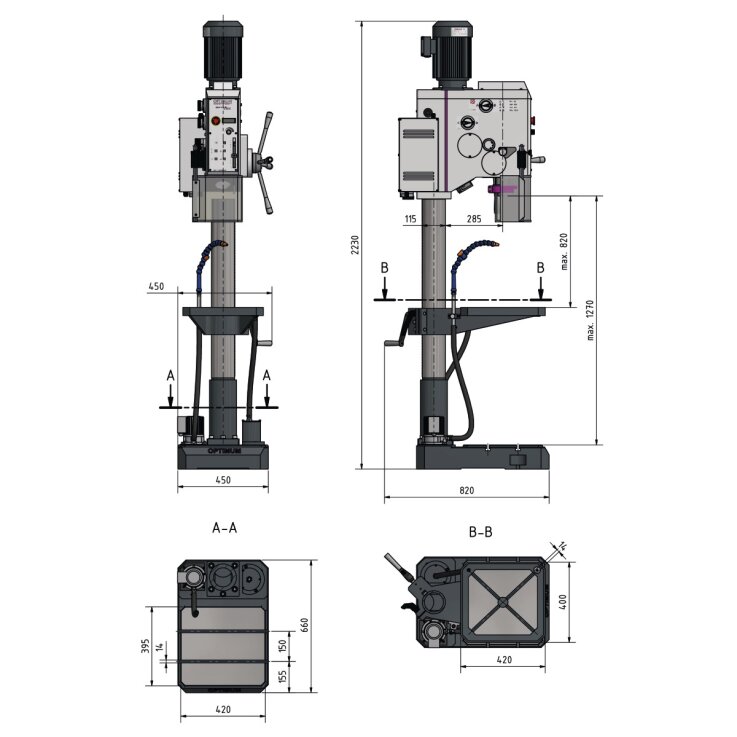

Abmessungen und Gewichte

• Säulendurchmesser: 115mm
• Länge (Produkt) ca.: 820mm
• Breite/Tiefe (Produkt) ca.: 450mm
• Höhe (Produkt) ca.: 2230mm
• Gewicht (Netto) ca.: 324kg

Bohrleistung

• Bohrleistung Stahl (S235JR): 30mm
• Dauerbohrleistung Stahl (S235JR): 26mm
• Gewindeschneiden Stahl (S235JR): M 16 x 2mm

Bohrtisch

• Bohrtisch Arbeitsfläche Länge: 400mm
• Bohrtisch Arbeitsfläche Breite: 420mm
• Bohrtisch Art der T-Nuten: diagonal
• Bohrtisch T-Nuten Größe: 14mm
• Bohrtisch T-Nuten Anzahl: 2
• Bohrtischdrehung: 360°
• Traglast Bohrtisch: 120kg
• Abstand Spindel - Bohrtisch max.: 820mm

Drehzahlbereich

• Drehzahlbereich: 40 – 3000min¯¹
• Anzahl der Drehzahlbereiche: 4Stufen
• Steuerung der Drehzahlregelung: elektronisch regelbar

Elektrische Daten

• Anschlussspannung: 400V
• Netzfrequenz: 50Hz

Maschinenfuß

• Abstand Spindel - Maschinenfuß max.: 1270mm
• Maschinenfuß Arbeitsfläche Länge: 420mm
• Maschinenfuß Arbeitsfläche Breite: 395mm
• Maschinenfuß T-Nuten Größe: 14mm
• Maschinenfuß T-Nuten Anzahl: 2
• Maschinenfuß T-Nuten Abstand: 150mm

Normen und Zulassungen

• Norm: DIN EN 55011
• EMV-Klasse: C2

Spindel

• Pinolenhub: 125mm
• Spindelaufnahme: MK 4
• Ausladung: 285mm G
• eschwindigkeit Pinolenvorschub: 0,05 / 0,1mm/U

Motor(en)

• Antriebsleistung Spindelmotor: 2,2kW
• Kühlmittelpumpe Leistung Antriebsmotor: 40W

LIEFERUMFANG

• Adapter MK4-B16
