OPTIMUM Tischbohrmaschine OPTIdrill B 24HV

OPTIMUM Tischbohrmaschine OPTIdrill B 24HV

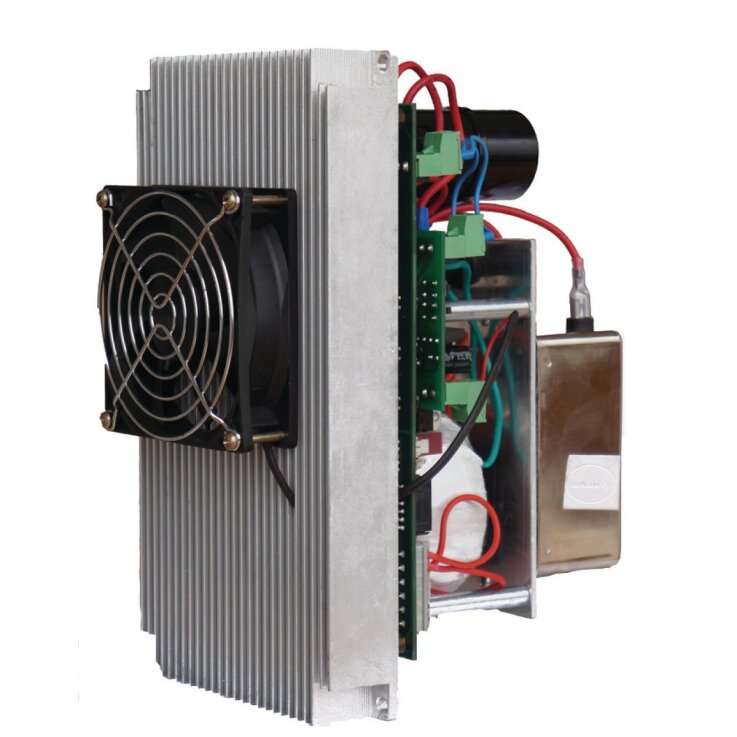

Robuste Ausführung mit leistungsstarkem OPTIMUM Brushless-Antrieb.

• Leistungsstarker Brushless-Antrieb mit besonders ruhiger Lauf, sowie hohes Leistungsvermögen mit annähernd konstantes Drehmoment über den gesamten Drehzahlbereich
• Beste Kraftübertragung durch Aluminium-Riemenscheiben in Verbindung mit gezahntem GATES Qualitätskeilriemen
• Hohe Laufruhe dank geschliffenem Vielzahn-Mitnehmer
• Rundlaufgenauigkeit garantiert kleiner als 0,015 mm in der Bohrpinole gemessen
• Separater Not-Halt-Schlagschalter
• Digitale Drehzahlanzeige im Gehäuse integriert

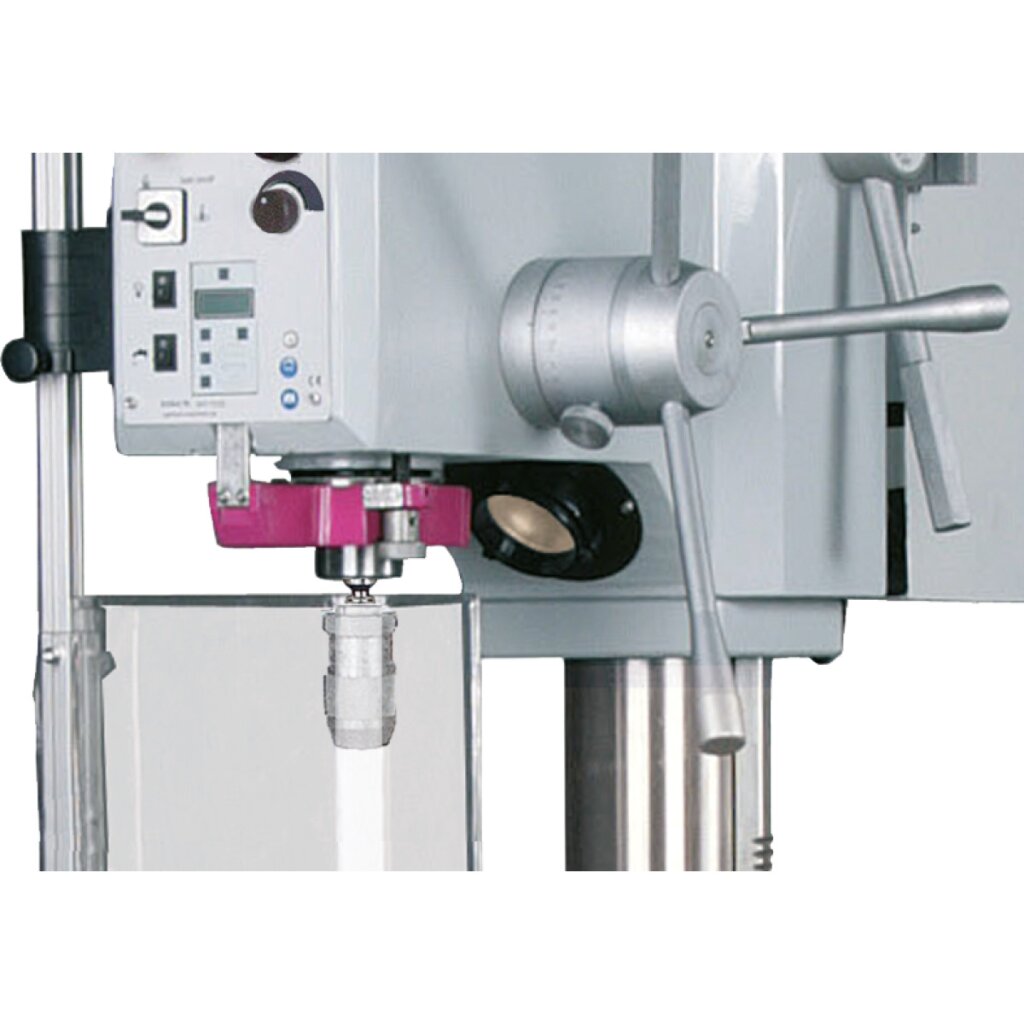

• Maschinenleuchte im Bohrkopf integriert
• Präzise gearbeiteter, stabiler Bohrtisch mit diagonal verlaufenden T-Nuten, 360° drehbar und umlaufender Kühlwasserrinne
• Dickwandige Gusssäule für hohe Kraftaufnahme und Stabilität
• Massive Grundplatte, groß dimensioniert und rückseitig stark verrippt

Ab B 28HV

• Pinolenhebel aus Stahl
• Kühlmitteleinrichtung
• Spänefilter gemäß Maschinenrichtlinie
• Leichter Werkzeugwechsel durch integrierten Austreiber

B 34HV

• Pinolenhub 160 mm
• Gewindeschneidfunktion
• Digitaler Tiefenmesser

TECHNISCHE DATEN

Abmessungen und Gewichte

• Säulendurchmesser: 80 mm
• Länge (Produkt) ca.: 665 mm
• Breite/Tiefe (Produkt) ca.: 434 mm
• Höhe (Produkt) ca.: 998 mm
• Gewicht (Netto) ca.: 96 kg

Bohrleistung

• Bohrleistung Stahl (S235JR): 24 mm
• Dauerbohrleistung Stahl (S235JR): 20 mm

Bohrtisch

• Bohrtisch Arbeitsfläche Länge: 280 mm
• Bohrtisch Arbeitsfläche Breite: 300 mm
• Bohrtisch Art der T-Nuten: diagonal
• Bohrtisch T-Nuten Größe: 14 mm
• Bohrtischdrehung: 360 °
• Traglast Bohrtisch: 50 kg
• Abstand Spindel - Bohrtisch max.: 515 mm

Drehzahlbereich

• Drehzahlbereich: 100 – 5950 min¯¹
• Anzahl der Drehzahlbereiche: 4 Stufen
• Steuerung der Drehzahlregelung: elektronisch regelbar

Elektrische Daten

• Gesamt Anschlusswert: 1,5 kW
• Anschlussspannung: 230 V
• Netzfrequenz: 50 Hz

Maschinenfuß

• Abstand Spindel - Maschinenfuß max.: 590 mm
• Maschinenfuß Arbeitsfläche Länge: 280 mm
• Maschinenfuß Arbeitsfläche Breite: 260 mm
• Maschinenfuß T-Nuten Größe: 14 mm
• Maschinenfuß T-Nuten Anzahl: 2
• Maschinenfuß T-Nuten Abstand: 120 mm

Normen und Zulassungen

• Norm: DIN EN 55011
• EMV-Klasse: C3

Spindel

• Pinolenhub: 85 mm
• Spindelaufnahme: MK 2
• Ausladung: 165 mm

Lieferumfang

• OPTIMUM Qualitäts-Schnellspannbohrfutter (1 - 16 mm)
• Morsekonus MK 2/B16
• T-Nutensteine
