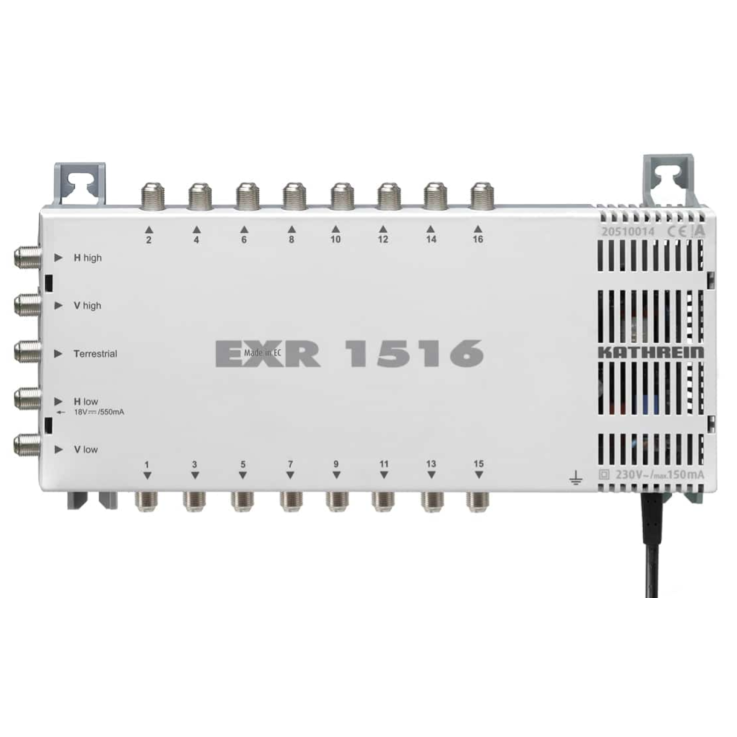

KATHREIN EXR 1516 Multischalter

KATHREIN EXR 1516 Multischalter

Der KATHREIN EXR 1516 Multischalter ist die perfekte Lösung für alle, die auf der Suche nach einem zuverlässigen und leistungsstarken Multischalter für ihre Satellitenanlage sind. Dieses hochwertige Produkt bietet Ihnen die Möglichkeit, bis zu 16 Teilnehmer an Ihre Satellitenanlage anzuschließen und somit ein erstklassiges Fernseherlebnis zu genießen.

Dank seiner hochwertigen Verarbeitung garantiert der EXR 1516 eine langanhaltende Leistungsfähigkeit. Die robuste Bauweise sorgt dafür, dass das Gerät auch den anspruchsvollsten Umgebungsbedingungen standhält.

• Zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf 16 Anschlüsse
• Je Receiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen)
• Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver aus
• Umschaltung erfolgt über das Koaxialkabel mit 14/18V und 0/22-kHz-Signalfrequenz
• Mit integriertem Verstärker für geringe Anschlussdämpfungen im Sat- und terrestrischen Bereich
• Preemphase zum Entzerren der Kabeldämpfung integriert
• Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich
• Hohe Entkopplung zwischen den Ausgängen
• LNB-Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich).
• Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil und Stromsparkonzept (jeder einzelne Multischalter-Zweig wird vom angeschlossenen Receiver versorgt und mit dem Ausschalten des Receivers abgeschaltet)
• Für die Innenmontage
• Für größere Anlagen steht das kaskadierbare Sat-ZF-Verteilsystem mit den Bauteilen EXR 2508, EXR 2554, EXR 2558 und VWS 2551 zur Verfügung

Technische Daten

• Teilnehmeranschlüsse: 16
• Eingänge: 1 x terr. | 4 x Sat-ZF
• Frequenzbereiche: 47 – 862 MHz | 950 – 2150 MHz
• Anschlussdämpfung: 8 → 4 dB | 12 → 7 dB
• Entkopplung horizontal → vertikal: 25 dB
• Entkopplung Teilnehmer: 25 / 25 dB
• Max. Ausgangspegel: 89 / 105 dBµV
• Steuerung Eingang vert./horiz.: 12 – 14,5 V | 16 – 19 V
• Steuerung Low-/High-Band: 0/22 kHz
• Stromaufnahme/Teilnehmer: < 25 mA
• Zulässiger Eingangsspannungsbereich: 198 – 253 V
• Eingangsnennspannung: 230 V (47 – 63 Hz)
• Eingangsnennleistung bei 0 mA- | 150 mA- | 550 mA-Last: 3,4 W | 6,3 W | 15 W
• Spannung sekundär: 18 V
• Max. Fernspeisestrom gesamt: 550 mA
• Schutzklasse | Schutzart: II (schutzisoliert) | IP 30
• Anschlüsse: F-Connectoren
• Zul. Umgebungstemperatur: -20 bis +55 °C
