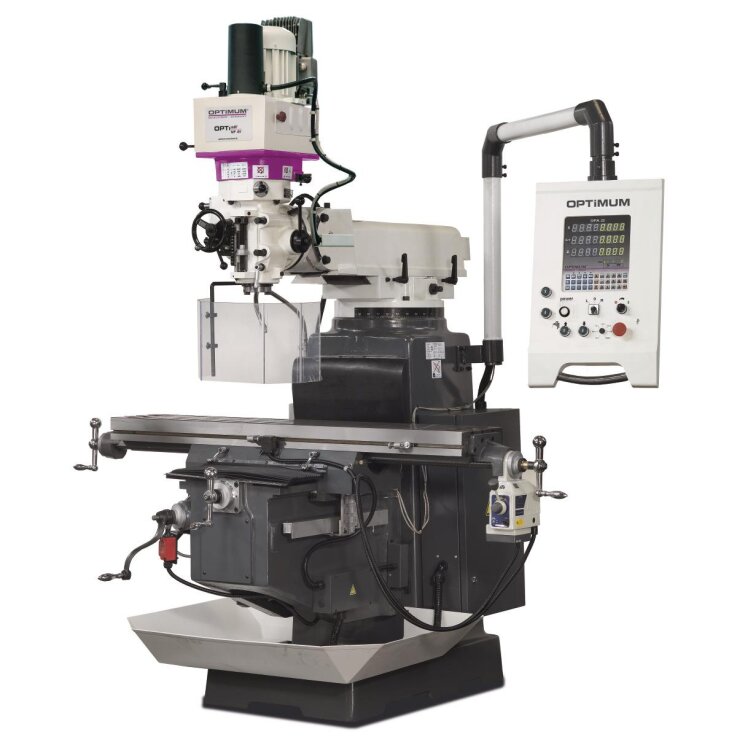

OPTIMUM Bohr-Fräsmaschine OPTImill MF 4V

OPTIMUM Bohr-Fräsmaschine OPTImill MF 4V

Multifunktionelle Bohr-Fräsmaschinen für den professionellen Einsatz. Elektronisch stufenlos regelbarer Antrieb mit Frequenzumrichter „made in EU" und digitaler 3-Achsen-Positionsanzeige DPA 21.

• Schwere, massive Ausführung aus hochwertigem Meehanite-Guss

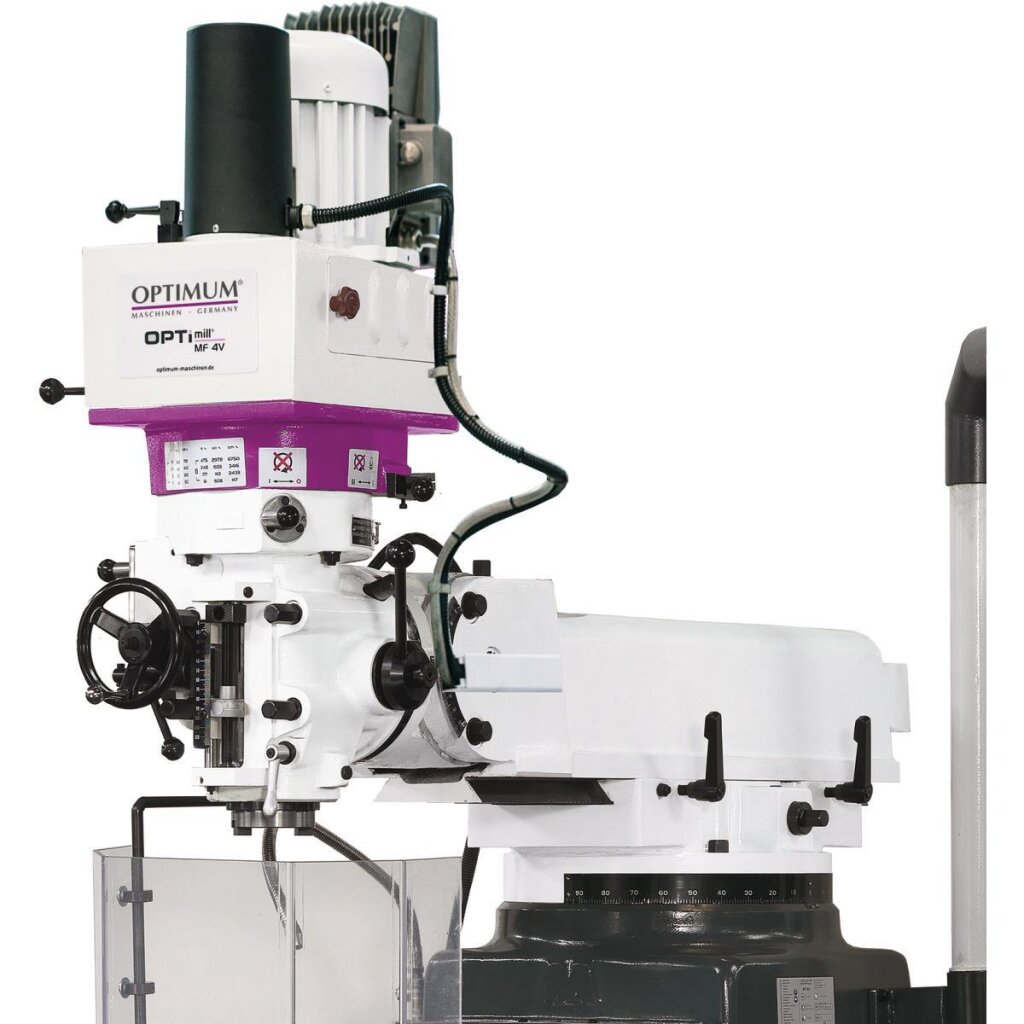

• Bohr-Fräskopf neigbar ± 45°
• Bohr-Fräskopf schwenkbar ± 90°
• Kühlmitteleinrichtung
• Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
• Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten

MF 2V:

• Y-Achse mit nachstellbarer Schwalbenschwanzführung

MF 4V:

• Y-Achse mit Flachführung
• Motorische Tischhöhenverstellung (Z-Achse)

Ausstattungsdetails:

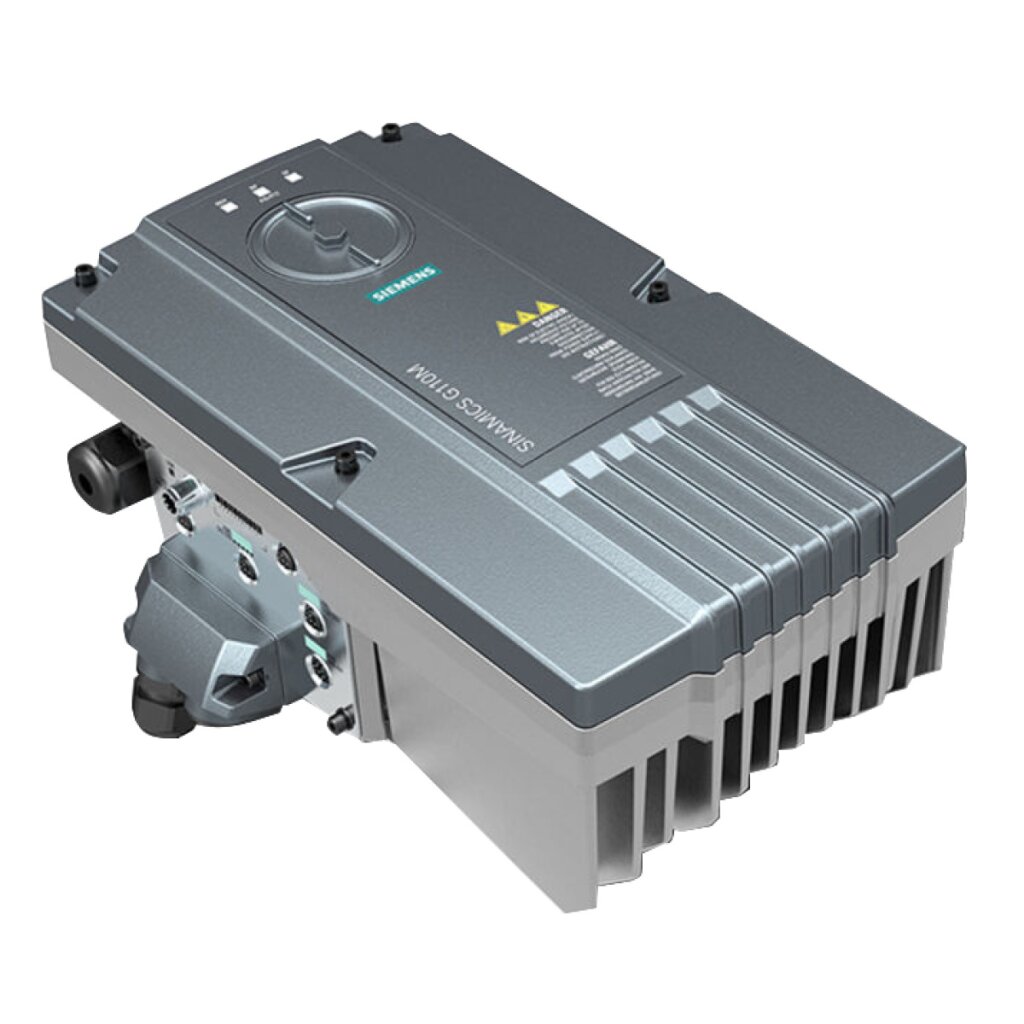

Siemens Umrichter SINAMICS G110M

• Durch kompakte Bauform besonders EMV vertraglich
• Interne Sicherheitsfunktionen
• Made in EU

Optionales Werkzeugspannsystem (Artikel Nr.: 3352394)

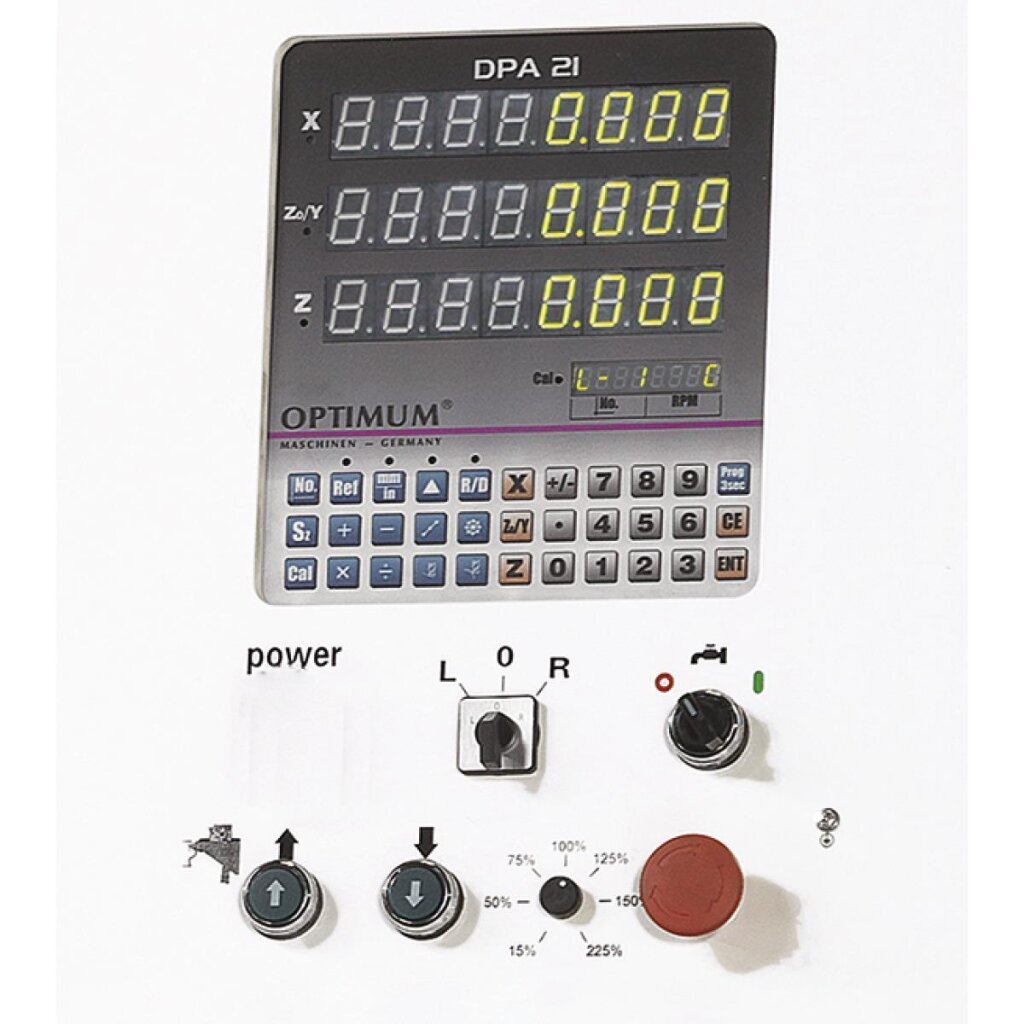

OPTI Bedienpanel:

• Integriertes Schaltpult
• Integrierte digitale Positionsanzeige DPA 21 mit Drehzahlanzeige

TECHNISCHE DATEN

Abmessungen und Gewichte

• Länge (Produkt) ca.: 1500 mm
• Breite/Tiefe (Produkt) ca.: 1450 mm
• Höhe (Produkt) ca.: 2200 mm
• Gewicht (Netto) ca.: 1150 kg

Bohr-Fräskopf

• Fräskopf Schwenkbereich: ± 90 °

Bohr-Fräsleistung

• Messerkopfgröße max.: 100 mm
• Bohrleistung Stahl (S235JR): 32 mm
• Dauerbohrleistung Stahl (S235JR): 28 mm
• Schaftfräsergröße max.: 20 mm

Elektrische Daten

• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Frästisch horizontal

• Horizontalfrästisch Länge: 1370 mm
• Horizontalfrästisch Breite: 254 mm
• Abstand Vertikalspindel - Horizontalfrästisch min.: 40 mm
• Abstand Vertikalspindel - Horizontalfrästisch max.: 446 mm
• Horizontalfrästisch T-Nuten Größe: 16 mm
• Horizontalfrästisch T-Nuten Anzahl: 3
• Horizontalfrästisch T-Nuten Abstand: 63 mm
• Horizontalfrästisch Traglast max.: 275 kg

Kühlschmiermittelsystem

• Kühlmittelpumpe(n) Antriebsleistung: 100W

Normen und Zulassungen

• Norm: DIN EN 55011
• EMV-Klasse: C2

Verfahrweg

• Verfahrweg X-Achse manuell: 900 mm
• Verfahrweg Y-Achse manuell: 320 mm
• Verfahrweg Z-Achse manuell: 400 mm

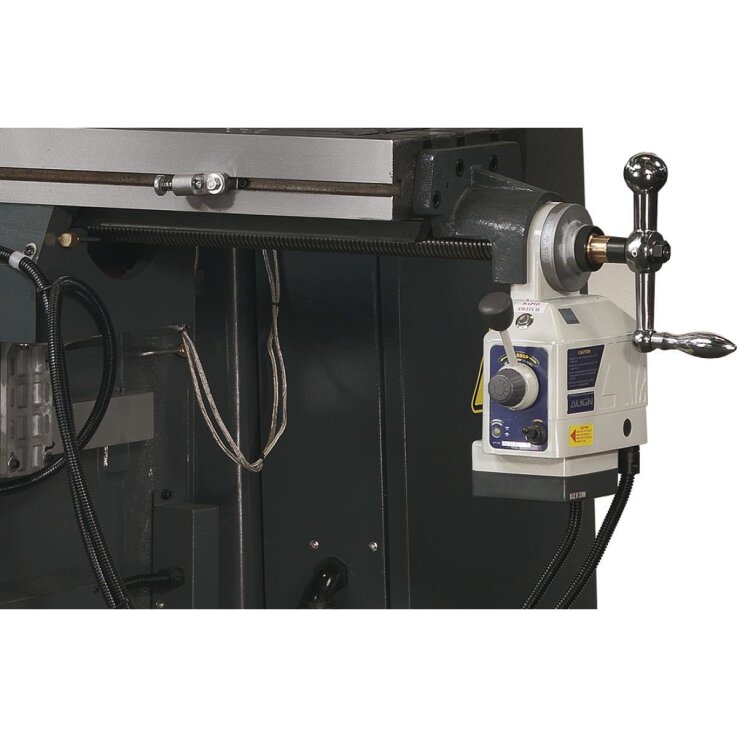

• Verfahrweg X-Achse automatisch: 800 mm
• Verfahrweg Z-Achse automatisch: 365 mm

Vertikalspindel

• Vertikalspindel Ausladung: 200 – 680 mm
• Vertikalspindel Spindelaufnahme: ISO 40 DIN 2080
• Vertikalspindel Drehzahlbereich: 9 – 6750 min¯¹
• Vertikalspindel Drehbereich Fräskopf Z - X Ebene: ± 45 °
• Vertikalspindel Anzahl der Drehzahlbereiche: 8
• Vertikalspindel Steuerung der Drehzahlregelung: elektronisch regelbar
• Vertikalspindel Pinolenhub: 127 mm
• Vertikalspindel Pinolenvorschub: 0,038/0,076/0,152 mm/U
• Vertikalspindel Leistung Antriebsmotor Normalbetrieb: 3 kW

Elektrischer Anschluss

• Gesamt Anschlusswert: 4,5 kW

Lieferumfang

• Bedienwerkzeug
