OPTIMUM Präzisions-Bohr-Fräsmaschine OPTImill MH 35V

OPTIMUM Präzisions-Bohr-Fräsmaschine OPTImill MH 35V

Universelle Präzisions-Bohr-Fräsmaschinen mit Schaltgetriebe.

MH 35V mit elektronisch regelbarem Antrieb.

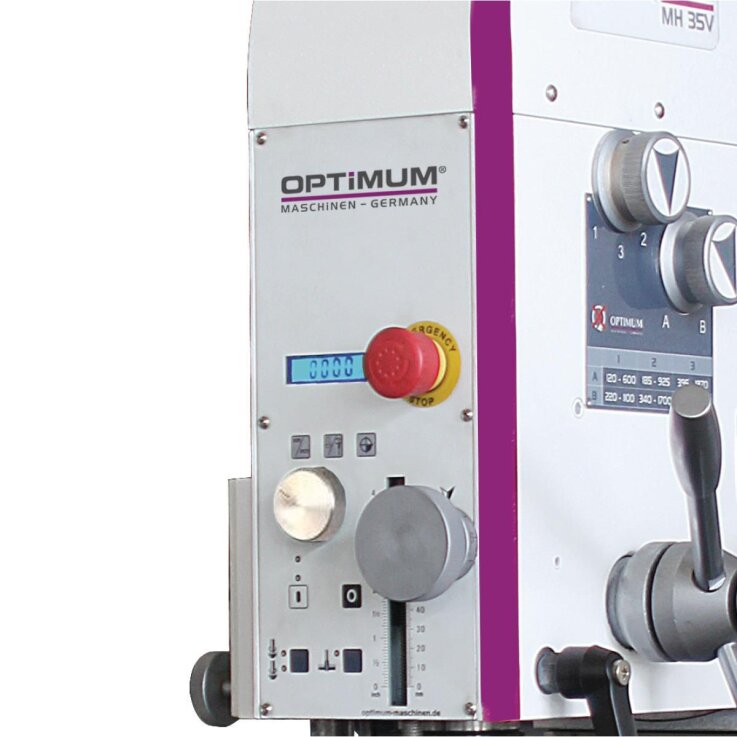

Bedieneinheit mit schmutz- und wasserresistenter Folientastatur.

• Drehdrucktaster im Bedienpanel zum Einstellen von Bohrtiefe wahlweise in mm oder inch und Nullpunkt
• Hohe Rundlaufgenauigkeit durch Kegelrollenlager, besser als 0,015 mm in der Pinole gemessen
• Getriebekopf ± 30° neigbar
• Handfeinvorschub
• Nachstellbare Keilleisten
• Z-Achse mit Lamellen-Schutzabdeckung aus Edelstahl
• Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
• Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten
• Schwere, stabile und massive Säule, aus hochwertigem Grauguss, mit geschliffener und geschabter Schwalbenschwanzführung, für hohe Stabilität und Präzision
• Optionaler, massiver, schwerer Stahlunterbau sorgt für Stabilität

MH 35G:

• Zweistufiger Qualitäts-Industrie-Elektromotor

MH 35V:

• Getriebestufen, elektronisch regelbar

TECHNISCHE DATEN

Abmessungen und Gewichte

• Länge (Produkt) ca.: 850 mm
• Breite/Tiefe (Produkt) ca.: 1030 mm
• Höhe (Produkt) ca.: 1340 mm
• Gewicht (Netto) ca.: 318 kg

Bohr-Fräskopf

• Bohr-Fräskopf Neigebereich: ± 30 °

Bohr-Fräsleistung

• Messerkopfgröße max.: 80 mm
• Bohrleistung Stahl (S235JR): 32 mm
• Dauerbohrleistung Stahl (S235JR): 28 mm
• Schaftfräsergröße max.: 28 mm

Elektrische Daten

• Leistung Antriebsmotor: 1,5 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Frästisch horizontal

• Horizontalfrästisch Länge: 750 mm
• Horizontalfrästisch Breite: 210 mm
• Abstand Vertikalspindel - Horizontalfrästisch max.: 440 mm
• Horizontalfrästisch T-Nuten Größe: 12 mm
• Horizontalfrästisch T-Nuten Anzahl: 3
• Horizontalfrästisch T-Nuten Abstand: 63 mm
• Horizontalfrästisch Traglast max.: 170 kg

Normen und Zulassungen

• Norm: DIN EN 55011
• EMV-Klasse: C2

Verfahrweg

• Verfahrweg X-Achse manuell: 450 mm
• Verfahrweg Y-Achse manuell: 200 mm
• Verfahrweg Z-Achse manuell: 460 mm

Vertikalspindel

• Vertikalspindel Ausladung: 215 mm

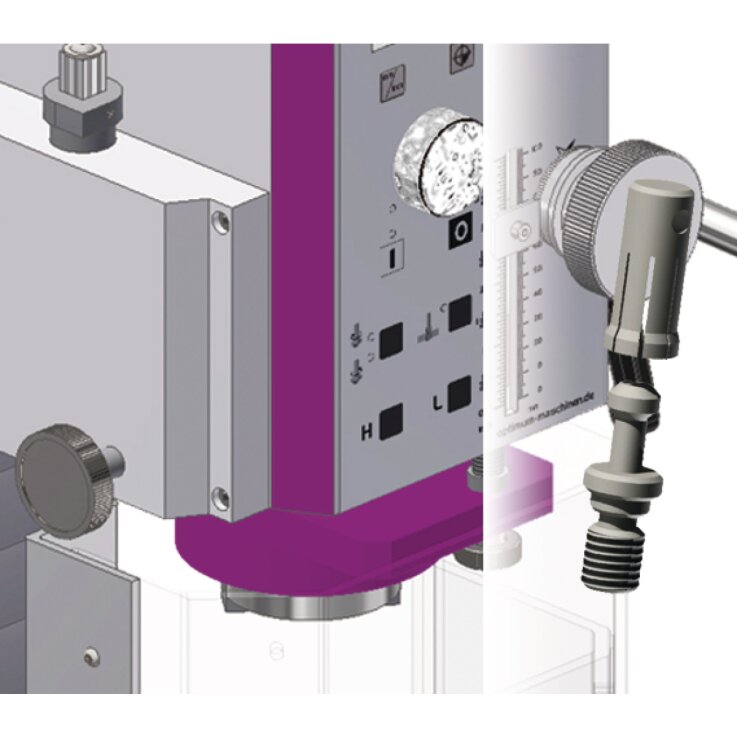

• Vertikalspindel Spindelaufnahme: BT 30
• Vertikalspindel Drehzahlbereich: 50 – 3260 min¯¹
• Vertikalspindel Anzahl der Drehzahlbereiche: 6
• Vertikalspindel Steuerung der Drehzahlregelung: elektronisch
• Vertikalspindel Pinolendurchmesser: 68 mm
• Vertikalspindel Pinolenhub: 90 mm
