OPTIMUM Bohr-Fräsmaschine OPTImill MF 2V
.Multifunktionelle Bohr-Fräsmaschinen für den professionellen Einsatz. Elektronisch stufenlos regelbarer Antrieb mit Frequenzumrichter „made in EU" und digitaler 3-Achsen-Positionsanzeige DPA 21.
- Schwere, massive Ausführung aus hochwertigem Meehanite-Guss
- Bohr-Fräskopf neigbar ± 45°
- X- und Z-Achse mit nachstellbarer Schwalbenschwanzführung
- Kühlmitteleinrichtung
- Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Spane und Teile, für größtmöglichen Schutz des Anwenders
- Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten
MF 2V:
- Y-Achse mit nachstellbarer Schwalbenschwanzführung
Ausstattungsdetails:

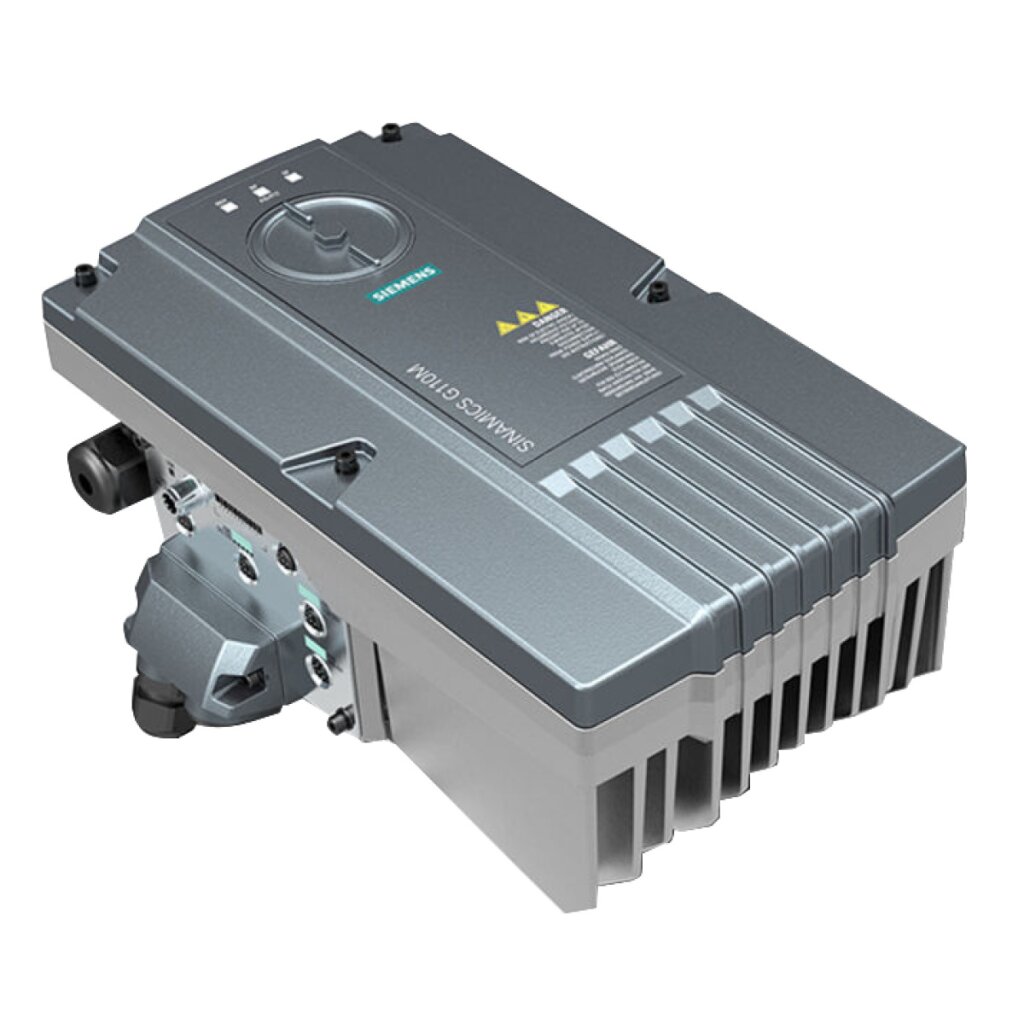

Siemens Umrichter SINAMICS G110M
- Durch kompakte Bauform besonders EMV verträglich
- Interne Sicherheitsfunktionen
- Made in EU
Optionales Werkzeugspannsystem (Artikel Nr.: 3352394)

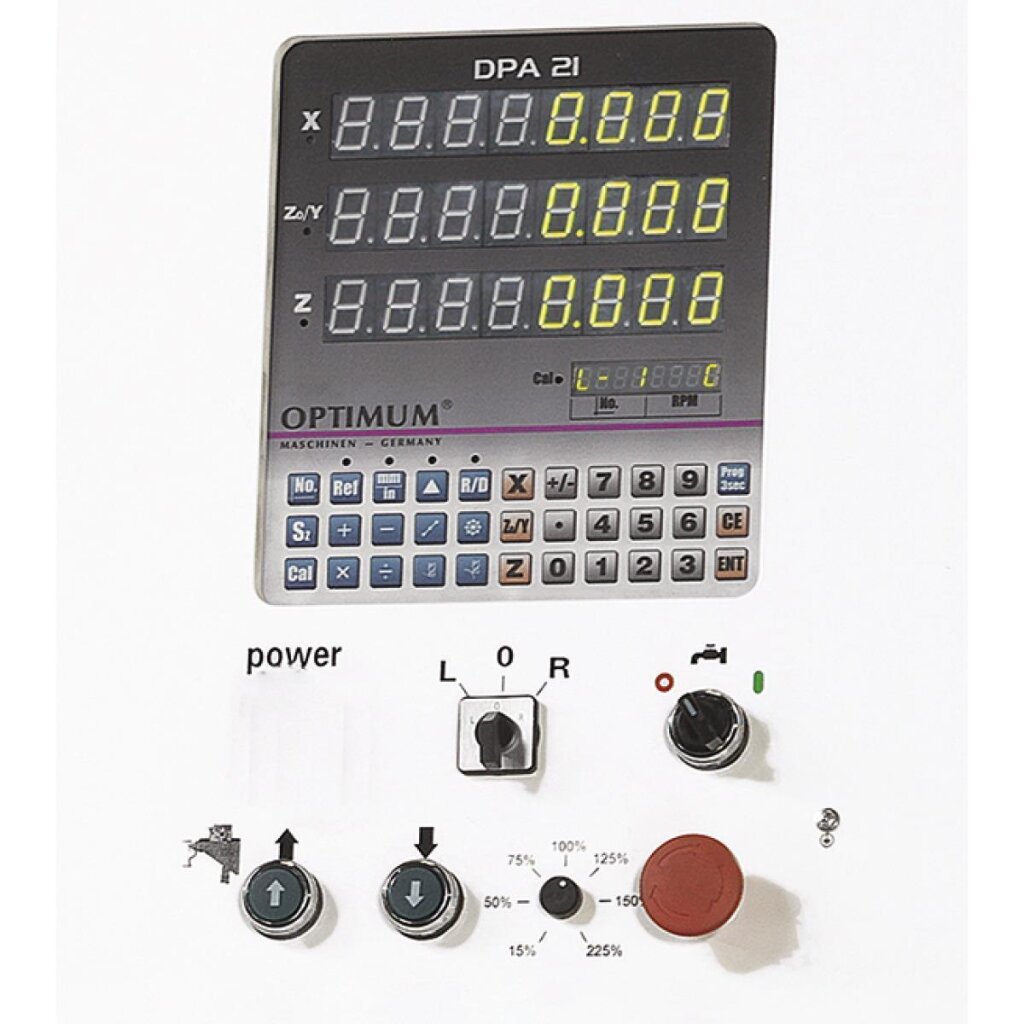

OPTI Bedienpanel:
- Integriertes Schaltpult
- Integrierte digitale Positionsanzeige DPA 21 mit Drehzahlanzeige
TECHNISCHE DATEN
Abmessungen und Gewichte
- Länge (Produkt) ca.: 1400 mm
- Breite/Tiefe (Produkt) ca.: 1450 mm
- Höhe (Produkt) ca.: 2150 mm
- Gewicht (Netto) ca.: 950 kg

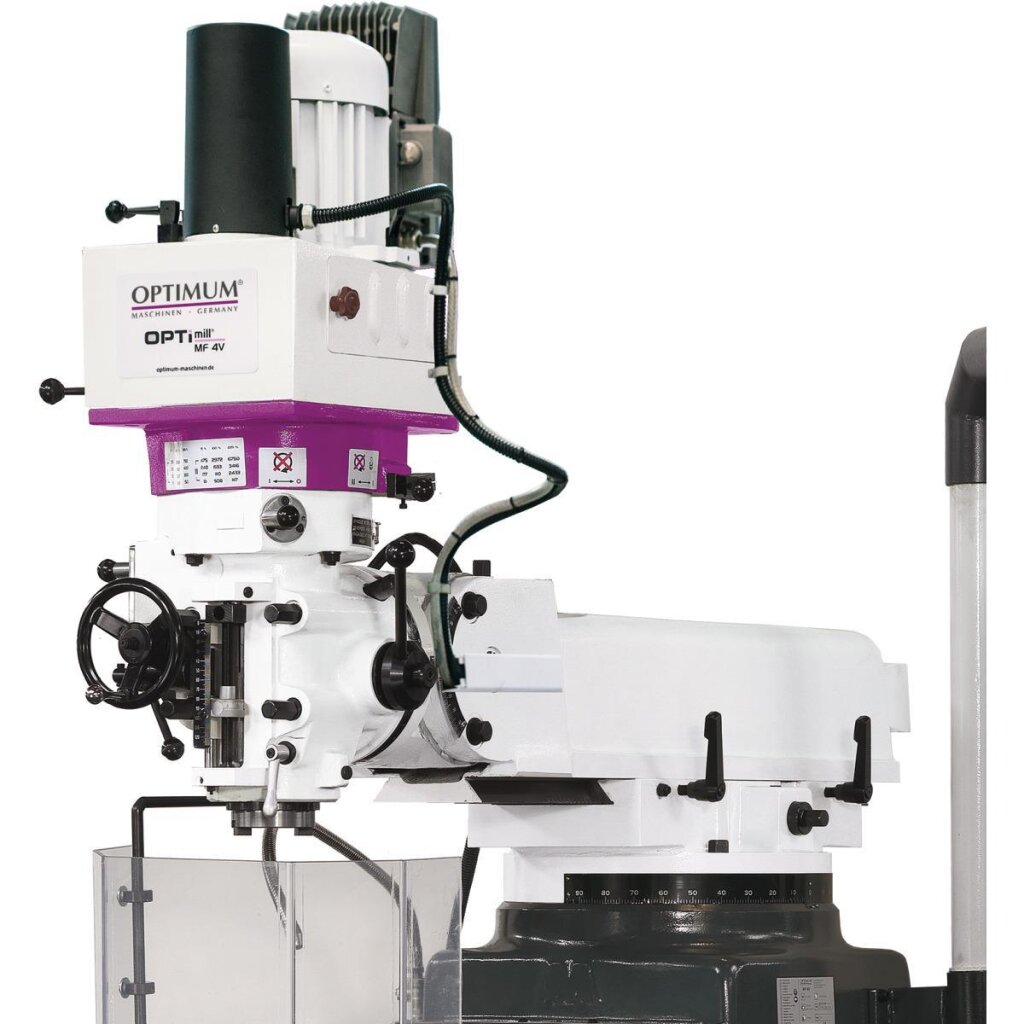

Bohr-Fräskopf
- Bohr-Fräskopf Neigebereich: ± 45 °
- Fräskopf Schwenkbereich: ± 90 °
Bohr-Fräsleistung
- Messerkopfgröße max.: 76 mm
- Bohrleistung Stahl (S235JR): 24 mm
- Dauerbohrleistung Stahl (S235JR): 20 mm
- Schaftfräsergröße max.: 18 mm
Elektrische Daten
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
Frästisch horizontal
- Horizontalfrästisch Länge: 1244 mm
- Horizontalfrästisch Breite: 230 mm
- Abstand Vertikalspindel - Horizontalfrästisch min.: 57 mm
- Abstand Vertikalspindel - Horizontalfrästisch max.: 463 mm
- Horizontalfrästisch T-Nuten Größe: 16 mm
- Horizontalfrästisch T-Nuten Anzahl: 3
- Horizontalfrästisch T-Nuten Abstand: 63 mm
- Horizontalfrästisch Traglast max.: 230 kg
Kühlschmiermittelsystem
- Kühlmittelpumpe(n) Antriebsleistung: 100 W
Normen und Zulassungen
- Norm: DIN EN 55011
- EMV-Klasse: C2
Verfahrweg
- Verfahrweg X-Achse manuell: 800 mm
- Verfahrweg Y-Achse manuell: 305 mm
- Verfahrweg Z-Achse manuell: 406 mm

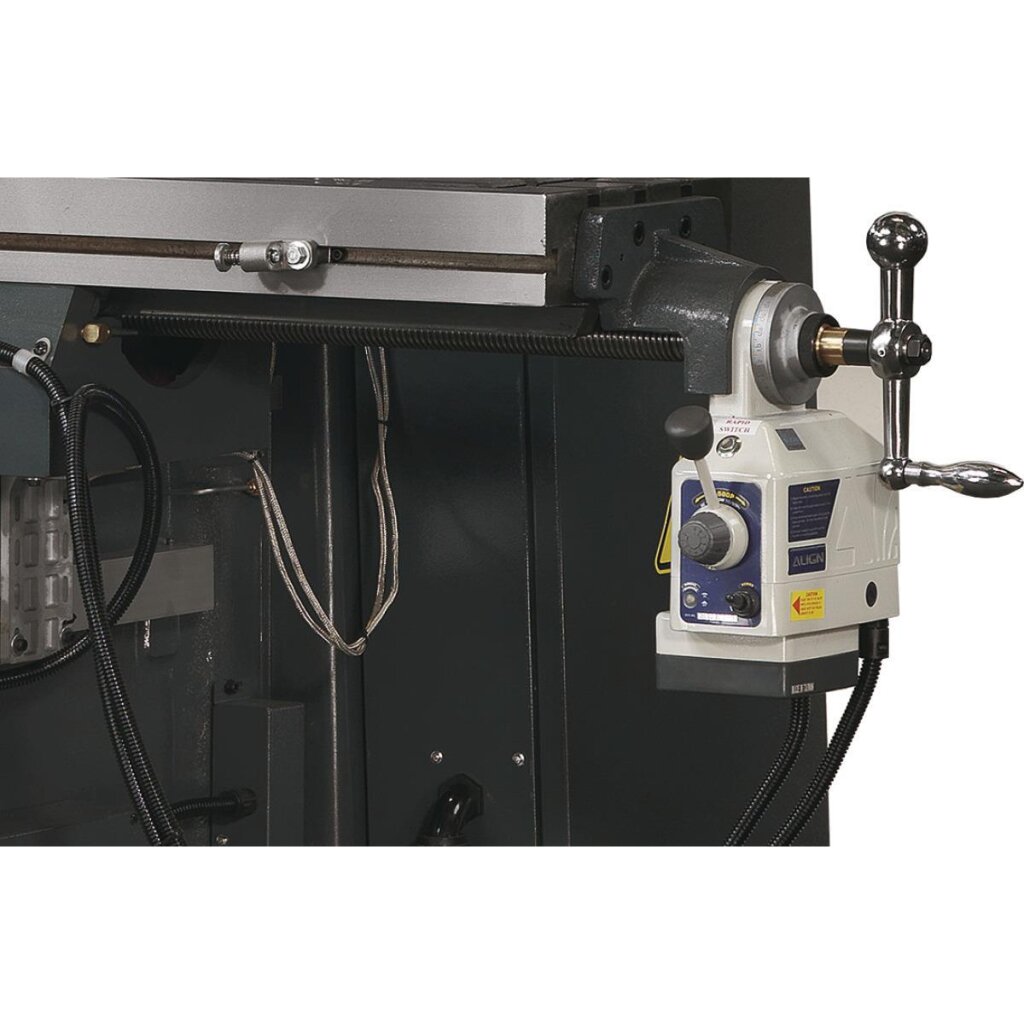

- Verfahrweg X-Achse automatisch: 730 mm
- Verfahrweg Y-Achse Fräskopf: 320 mm
Vertikalspindel
- Vertikalspindel Ausladung: 213 – 533 mm
- Vertikalspindel Spindelaufnahme: ISO 40 DIN 2080
- Vertikalspindel Drehzahlbereich: 10 – 5100 min¯¹
- Vertikalspindel Anzahl der Drehzahlbereiche: 6
- Vertikalspindel Steuerung der Drehzahlregelung: elektronisch regelbar
- Vertikalspindel Pinolenhub: 127 mm
- Vertikalspindel Pinolenvorschub: 0,04/0,08/0,15 mm/U
- Vertikalspindel Leistung Antriebsmotor Normalbetrieb: 1,5 kW
Elektrischer Anschluss
- Gesamt Anschlusswert: 2,2 kW
Lieferumfang
- Bedienwerkzeug
Hersteller: | Optimum |
Kategorie: | Alle Kategorien |
Artikelnummer: | TWD-1000030180 |
GTIN: | 4030635033063 |
Netzfrequenz: | 50 Hz |
Anschlussspannung: | 400 V |
Hersteller: | Optimum |
Metallbearbeitungsmaschinen: | Fräsmaschine |
Artikelgewicht: | 950,00 kg |
Abmessungen ( Länge × Breite × Höhe ): | 140,00 × 150,00 × 215,00 cm |
