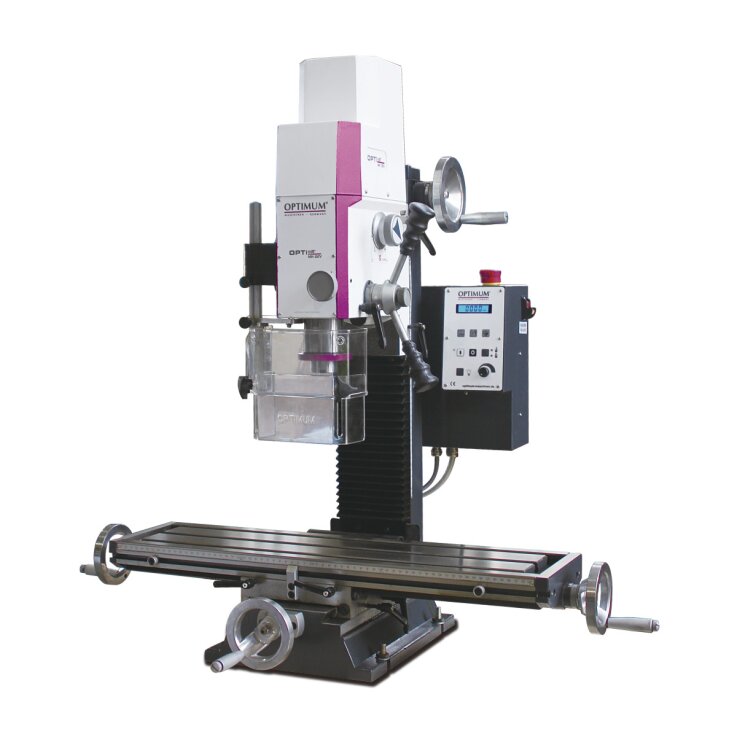

OPTIMUM Bohr-Fräsmaschine OPTImill MH 22V

OPTIMUM Bohr-Fräsmaschine OPTImill MH 22V

Stabil, mit elektronisch stufenlos regelbarem Antrieb.

• Präzise verarbeitet

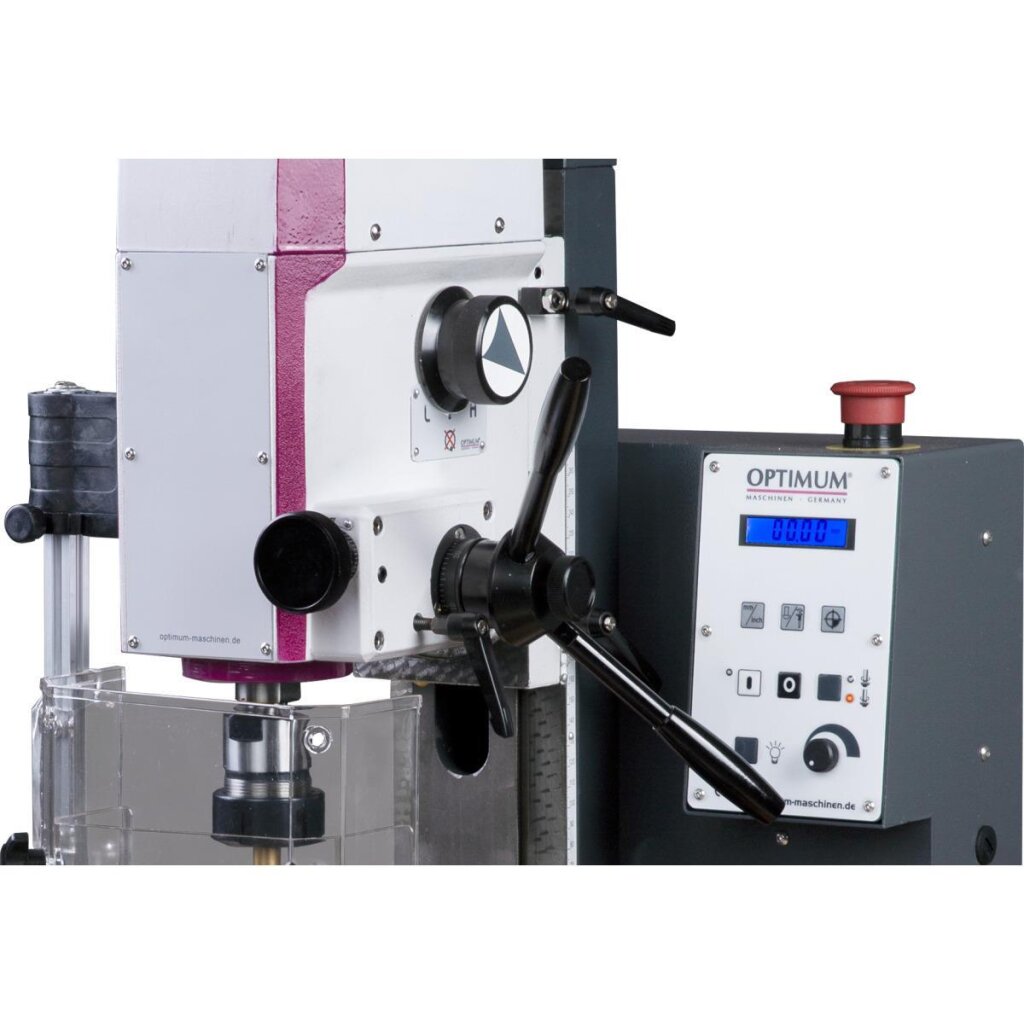

• Übersichtliches Bedienpanel mit bedienerfreundliche Folientastatur
• Sicherheitselektrik in 24 Volt-Ausführung
• Gut ablesbares digitales Display für Drehzahl und Bohrtiefe
• Not-Halt-Schlagschalter
• Motor mit zweistufige Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung
• Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung
• Steuerelektronik mit integrierte Relais-Steuerung
• Bohr-Fräskopf um ±60° neigbar, für Fräs- und Bohrarbeiten in jeder Winkellage
• Vorschubspindeln spielfrei einstellbar durch nachstellbare Spindelmuttern
• Bohrung für leichtes Ölen der Trapezspindel
• Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar
• Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
• Feinvorschub
• X-, Y- und Z-Achse mit vorbereiteter Nut für die nachträgliche Montage der Magnetbänder
• Faltenbalg als Führungsschutz
• Mechanisches Schnellwechsel-Spannsystem

TECHNISCHE DATEN

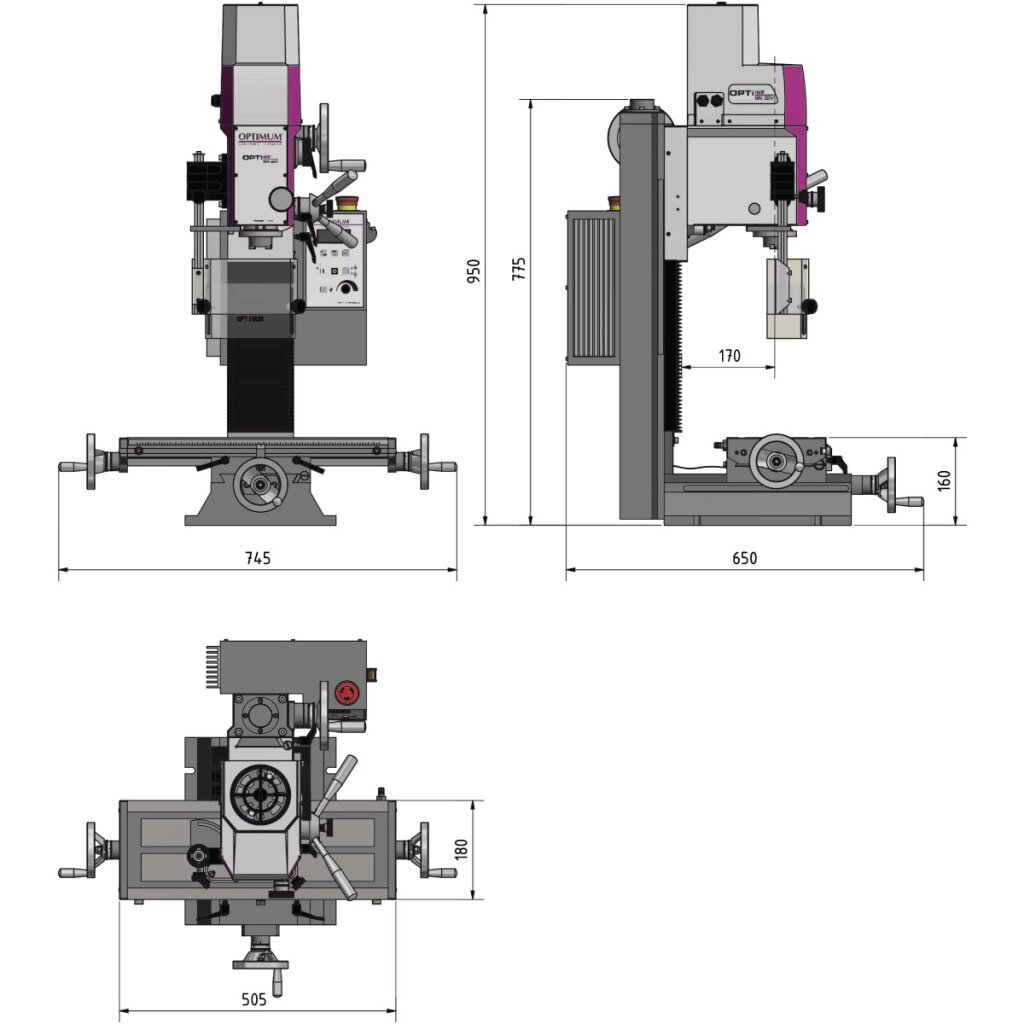

Abmessungen und Gewichte

• Länge (Produkt) ca.: 745 mm
• Breite/Tiefe (Produkt) ca.: 650 mm
• Höhe (Produkt) ca.: 950 mm
• Gewicht (Netto) ca.: 120 kg

Bohr-Fräskopf

• Fräskopf Schwenkbereich: ± 60 °

Bohr-Fräsleistung

• Messerkopfgröße max.: 52 mm
• Bohrleistung Stahl (S235JR): 20 mm
• Dauerbohrleistung Stahl (S235JR): 16 mm
• Schaftfräsergröße max.: 12 mm

Elektrische Daten

• Leistung Antriebsmotor: 0,95 kW
• Anschlussspannung: 230 V
• Netzfrequenz: 50 Hz

Frästisch horizontal

• Horizontalfrästisch Länge: 700 mm
• Horizontalfrästisch Breite: 180 mm
• Horizontalfrästisch T-Nuten Größe: 12 mm
• Horizontalfrästisch T-Nuten Anzahl: 3
• Horizontalfrästisch T-Nuten Abstand: 63 mm
• Horizontalfrästisch Traglast max.: 50 kg

Kreuztisch

• Abstand Vertikalspindel - Kreuztisch: 360 mm

Normen und Zulassungen

• Norm: DIN EN 55011
• EMV-Klasse: C2

Verfahrweg

• Verfahrweg X-Achse manuell: 480 mm
• Verfahrweg Y-Achse manuell: 175 mm
• Verfahrweg Z-Achse manuell: 270 mm

Vertikalspindel

• Vertikalspindel Ausladung: 170 mm
• Vertikalspindel Spindelaufnahme: BT 20
• Vertikalspindel Drehzahlbereich: 90 – 3000 min¯¹
• Vertikalspindel Anzahl der Drehzahlbereiche: 2
• Vertikalspindel Steuerung der Drehzahlregelung: elektronisch
• Vertikalspindel Pinolendurchmesser: 60 mm
• Vertikalspindel Pinolenhub: 45 mm
