OPTIMUM Fräsmaschine OPTImill MB 4
Universelle Präzisions-Bohr-Fräsmaschine mit zweistufigem Antriebsmotor mit Schaltgetriebe für optimale Kraftübertragung.
Universelle Präzisions-Bohr-Fräsmaschine mit zweistufigem Antriebsmotor mit Schaltgetriebe für optimale Kraftübertragung.

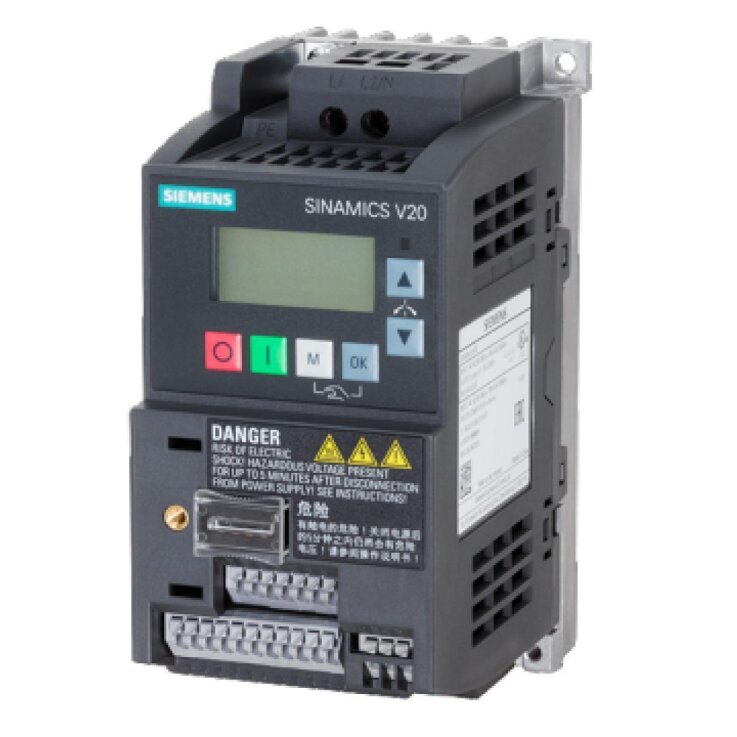

- Inverter Motor

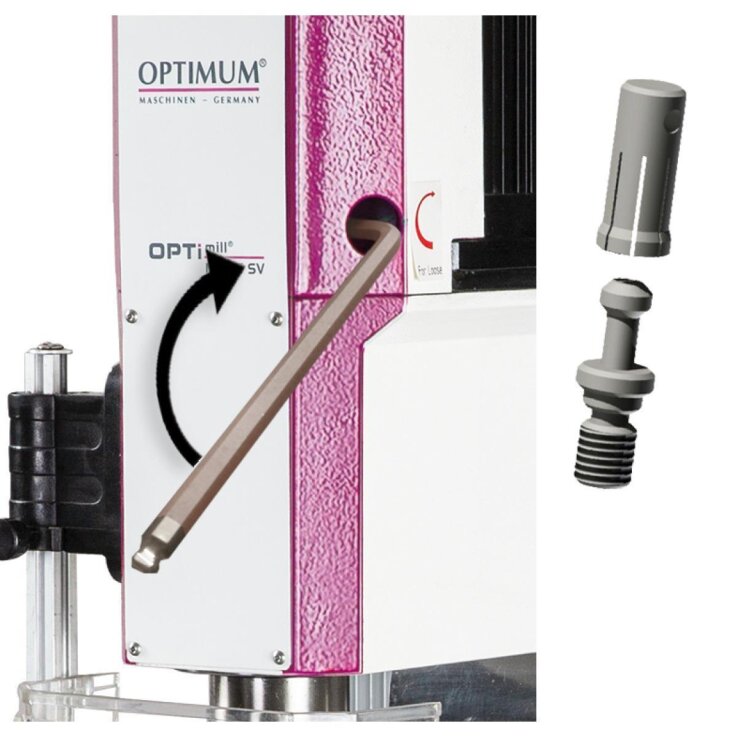

- Einfacher Werkzeugwechsel durch Werkzeugschnellspannsystem
- Vorschubspindeln einstellbar durch nachstellbare Spindelmuttern
- Stabile Schwalbenschwanzführung, präzisionsgeschliffen und geschabt mit nachstellbaren Keilleisten
- Schrägkugellager in den Achsen
- Bohr-Fräskopf um ± 45° schwenkbar
- Rechts/Linkslauf
- Höhenverstellbare, groß dimensionierte Schutzscheibe mit Mikroschalter
MH 25SV:
- Stufenlos einstellbarer Vorschub in allen Achsen
- Eilgang X-/Y-Achse für schnelle Positionierung
- Digitale 3-Achsen Positionsanzeige DRO 5
- Endabschaltung des Vorschubs

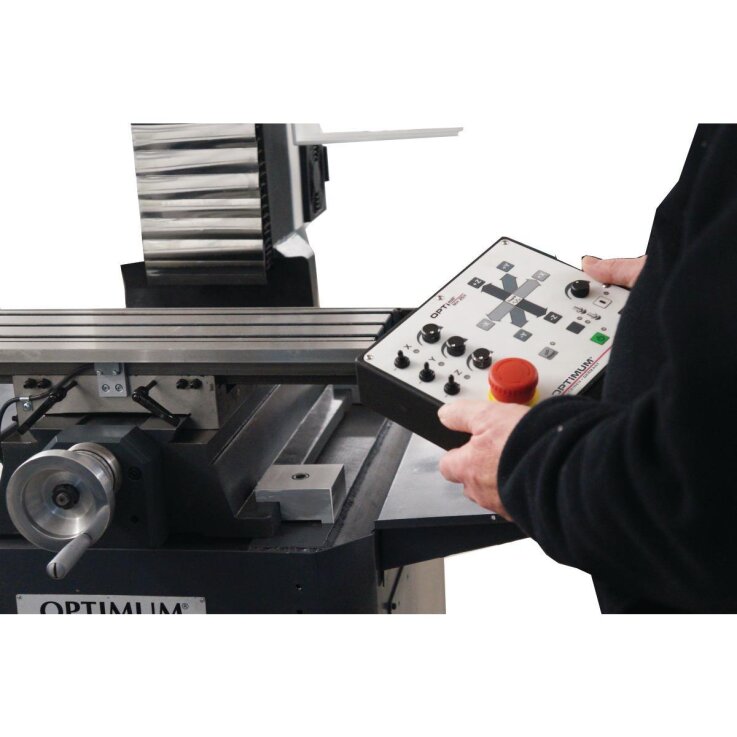

- Bedienpanel transportabel
- Bei Spindelstillstand schaltet der Vorschub ab
- Endschalter für alle drei Achsen
TECHNISCHE DATEN
Abmessungen und Gewichte
- Länge (Produkt) ca.: 970 mm
- Breite/Tiefe (Produkt) ca.: 975 mm
- Höhe (Produkt) ca.: 1025 mm
- Gewicht (Netto) ca.: 200 kg
Bohr-Fräskopf
- Bohr-Fräskopf Neigebereich: ± 45 °
Bohr-Fräsleistung
- Messerkopfgröße max.: 50 mm
- Schaftfräsergröße max.: 25 mm
Eilgang Geschwindigkeit
- Eilgang Geschwindigkeit X-Achse: 150 – 930 mm/min
- Eilgang Geschwindigkeit Y-Achse: 100 – 580 mm/min
- Eilgang Geschwindigkeit Z-Achse: 80 – 450 mm/min
Elektrische Daten
- Anschlussspannung: 230 V
- Netzfrequenz: 50 Hz
Frästisch horizontal
- Horizontalfrästisch Länge: 620 mm
- Horizontalfrästisch Breite: 180 mm
- Abstand Vertikalspindel - Horizontalfrästisch min.: 0 mm
- Abstand Vertikalspindel - Horizontalfrästisch max.: 300 mm
- Horizontalfrästisch T-Nuten Größe: 12 mm
- Horizontalfrästisch T-Nuten Anzahl: 3
- Horizontalfrästisch T-Nuten Abstand: 50 mm
- Horizontalfrästisch Traglast max.: 30 kg
Normen und Zulassungen
- Norm: DIN EN 55011
- EMV-Klasse: C2
Verfahrweg
- Verfahrweg X-Achse manuell: 400 mm
- Verfahrweg Y-Achse manuell: 210 mm
- Verfahrweg Z-Achse manuell: 270 mm
- Verfahrweg X-Achse automatisch: 380 mm
- Verfahrweg Y-Achse automatisch: 130 mm
- Verfahrweg Z-Achse automatisch: 190 mm
Vertikalspindel
- Vertikalspindel Ausladung: 185 mm
- Vertikalspindel Spindelaufnahme: BT 30
- Vertikalspindel Drehzahlbereich: 200 – 4000 min¯¹
- Vertikalspindel Anzahl der Drehzahlbereiche: 1
- Vertikalspindel Steuerung der Drehzahlregelung: elektronisch regelbar
- Vertikalspindel Leistung Antriebsmotor Normalbetrieb: 1,5 kW
- Vertikalspindel Drehmoment Antriebsmotor Normalbetrieb: 10 Nm
Vorschub Geschwindigkeit
- Vorschub Geschwindigkeit X-Achse: 150 mm/min
- Vorschub Geschwindigkeit Y-Achse: 100 mm/min
- Vorschub Geschwindigkeit Z-Achse: 80 mm/min
Vorschubmotor Drehmoment
- Drehmoment Vorschubmotor X-Achse Dauerbetrieb S: 12,2 Nm
- Drehmoment Vorschubmotor Y-Achse Dauerbetrieb S: 12,2 Nm
- Drehmoment Vorschubmotor Z-Achse Dauerbetrieb S: 14,2 Nm
Elektrischer Anschluss
- Gesamt Anschlusswert: 2 kW
Hersteller: | Optimum |
Kategorie: | Alle Kategorien |
Artikelnummer: | TWD-1000030168 |
GTIN: | 4030635038860 |
Netzfrequenz: | 50 Hz |
Anschlussspannung: | 230 V |
Hersteller: | Optimum |
Produktnorm: | DIN EN 55011 |
Metallbearbeitungsmaschinen: | Fräsmaschine |
Artikelgewicht: | 200,00 kg |
Abmessungen ( Länge × Breite × Höhe ): | 85,00 × 76,00 × 116,00 cm |
