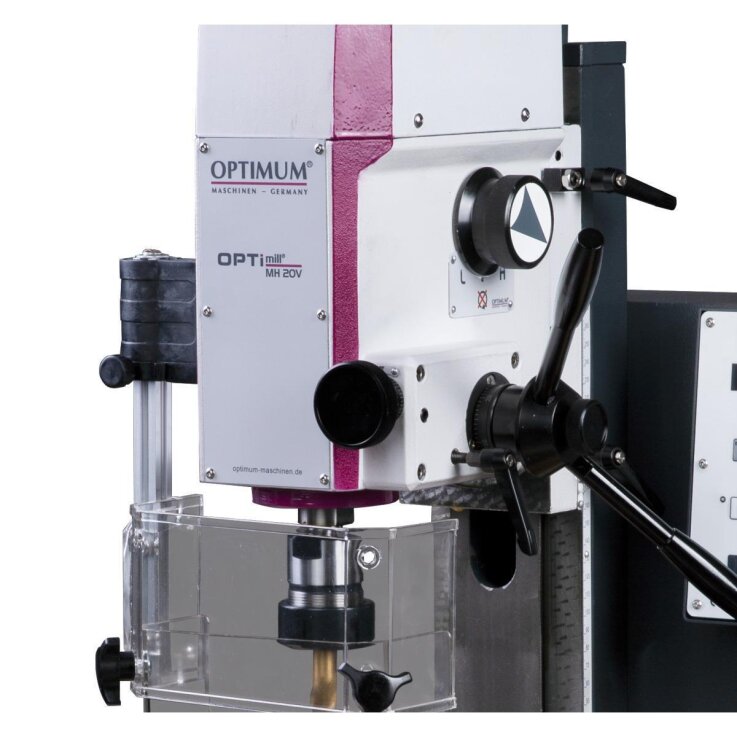

OPTIMUM Bohr-Fräsmaschine OPTImill MH 20VL
Stabile Bohr-Fräsmaschinen mit elektronisch stufenlos regelbarem Antrieb. MH 20VL mit größerem Verfahrweg in der X-Achse.
- Präzise verarbeitet
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager ≤ 0,015 mm in der Pinole gemessen
- Motor mit zweistufiger Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung
- Manueller Pinolenvorschub mit Feinvorschub
- Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung
- Sicherheitselektrik in 24 Volt-Ausführung
- Steuerelektronik mit integrierter Relais-Steuerung
- Übersichtliches Bedienpanel mit bedienerfreundlicher Folientastatur
- Gut ablesbares digitales Display für Drehzahl und Bohrtiefe
- Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten und nachstellbaren Keilleisten
- Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar
- Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
- X-, Y- und Z-Achse mit vorbereiteter Nut für die nachträgliche Montage der Magnetbänder
TECHNISCHE DATEN

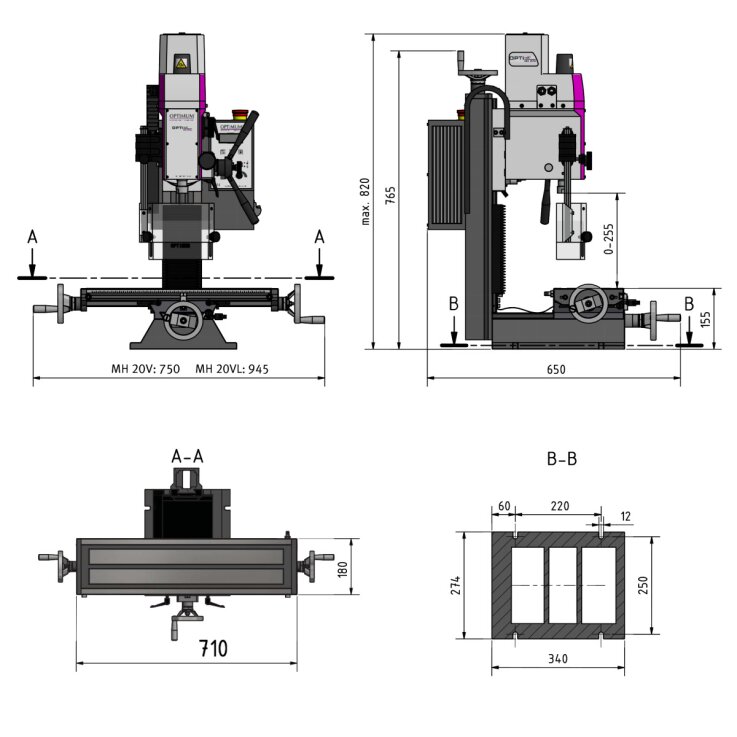

Abmessungen und Gewichte
- Länge (Produkt) ca.: 770 mm
- Breite/Tiefe (Produkt) ca.: 714 mm
- Höhe (Produkt) ca.: 917mm
- Gewicht (Netto) ca.: 99 kg
Bohr-Fräskopf
- Fräskopf Schwenkbereich: ± 60 °
Bohr-Fräsleistung
- Messerkopfgröße max.: 52 mm
- Bohrleistung Stahl (S235JR): 16 mm
- Dauerbohrleistung Stahl (S235JR): 12 mm
- Schaftfräsergröße max.: 20 mm
Elektrische Daten
- Anschlussspannung: 230 V
- Netzfrequenz: 50 Hz
Frästisch horizontal
- Horizontalfrästisch Länge: 700 mm
- Horizontalfrästisch Breite: 180 mm
- Horizontalfrästisch T-Nuten Größe: 12 mm
- Horizontalfrästisch T-Nuten Anzahl: 3
- Horizontalfrästisch T-Nuten Abstand: 63 mm
- Horizontalfrästisch Traglast max.: 50 kg
Kreuztisch
- Abstand Vertikalspindel - Kreuztisch: 255 mm
Normen und Zulassungen
- Norm: DIN EN 55011
- EMV-Klasse: C1
Verfahrweg
- Verfahrweg X-Achse manuell: 480 mm
- Verfahrweg Y-Achse manuell1: 75 mm
- Verfahrweg Z-Achse manuell: 210 mm
Vertikalspindel
- Vertikalspindel Ausladung: 170 mm
- Vertikalspindel Spindelaufnahme: MK 2
- Vertikalspindel Drehzahlbereich: 100 – 3000 min¯¹
- Vertikalspindel Anzahl der Drehzahlbereiche: 2
- Vertikalspindel Steuerung der Drehzahlregelung: elektronisch regelbar
- Vertikalspindel Pinolendurchmesser: 60 mm
- Vertikalspindel Pinolenhub: 50 mm
- Vertikalspindel Leistung Antriebsmotor 30 % Betrieb S6: 0,75 kW
Lieferumfang
- Bedienwerkzeug
Hersteller: | Optimum |
Kategorie: | Alle Kategorien |
Artikelnummer: | TWD-1000030162 |
GTIN: | 4030635043154 |
Netzfrequenz: | 50 Hz |
Anschlussspannung: | 230 V |
Hersteller: | Optimum |
Produktnorm: | DIN EN 55011 |
Metallbearbeitungsmaschinen: | Fräsmaschine |
Artikelgewicht: | 90,00 kg |
Abmessungen ( Länge × Breite × Höhe ): | 77,00 × 71,40 × 91,70 cm |
