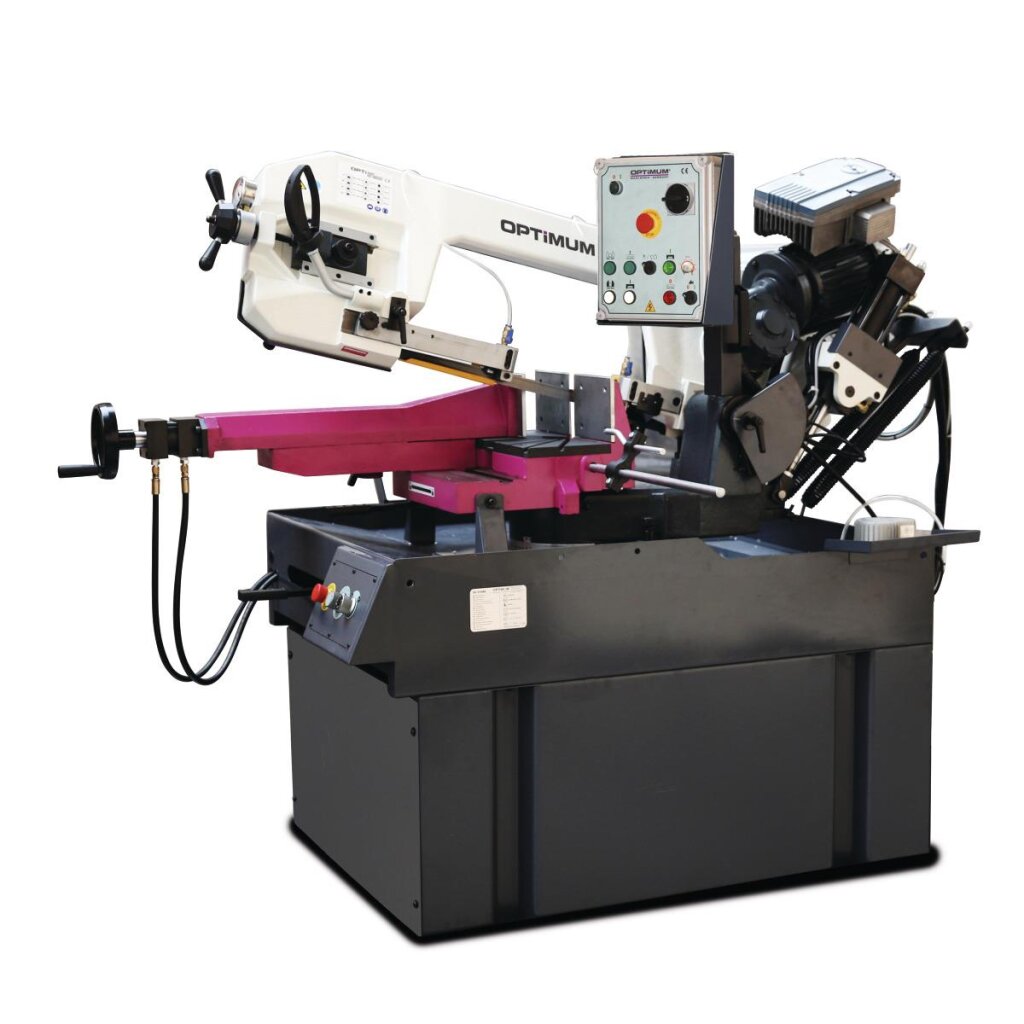

OPTIMUM Doppelgehrungs-Metallbandsäge OPTIsaw SD 351AV

OPTIMUM Doppelgehrungs-Metallbandsäge OPTIsaw SD 351AV

Halbautomatisch. Mit Siemens Inverter-Antrieb. Professionelle und robuste Säge mit einer Schnittkapazität bis zu 350 mm.

• Schwere Industrieausführung
• Geräuscharmer Lauf
• Mikroschalter für automatische Endabschaltung
• Rollenauflage einstellbar für lange und schwere Werkstücke
• Kühlmittelpumpe

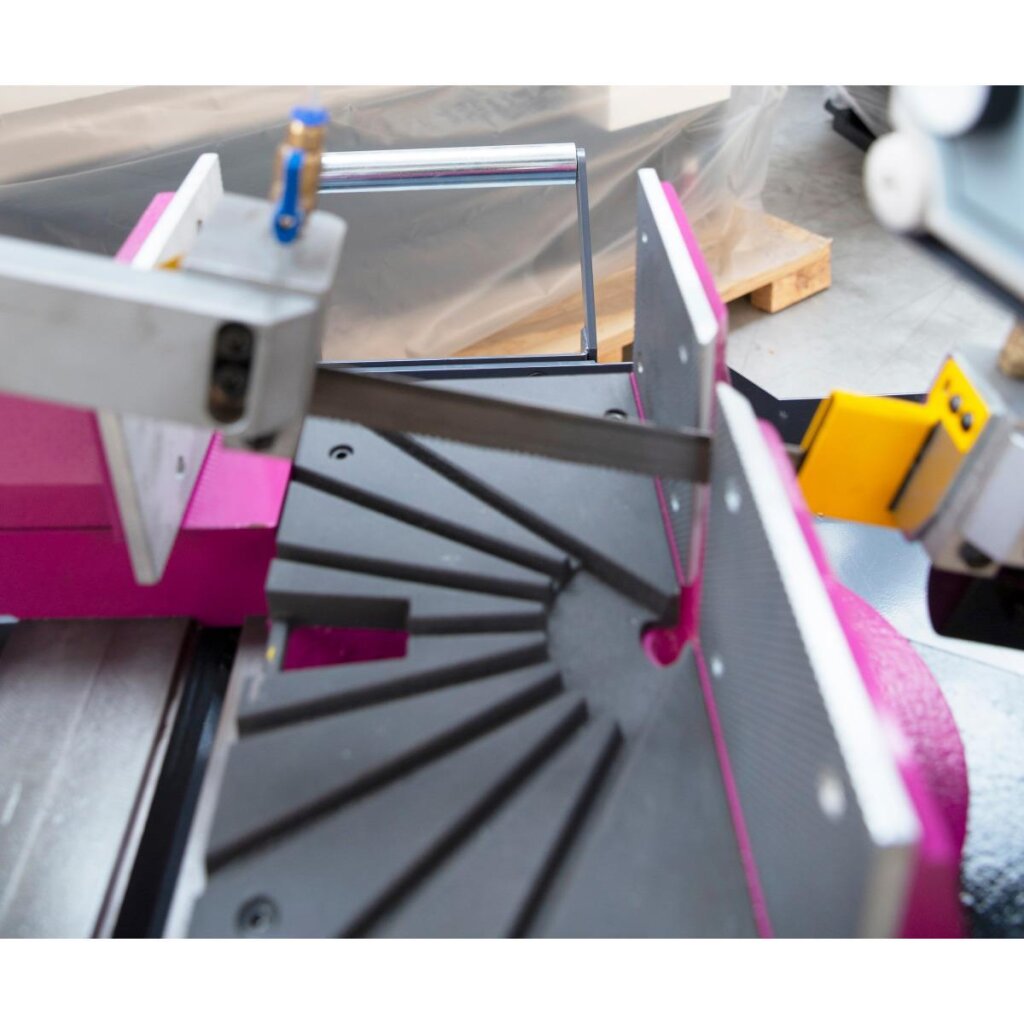

• Kugelgelagerte Sägebandführung mit Hartmetallplättchen für optimale Schnittergebnisse
• Einfache Einstellung der Absenkgeschwindigkeit mittels Vorschubregelventil im Bedienfeld
• Groß dimensionierter, hydraulischer Schnellspannschraubstock, selbstschließend, versetzbar für große Querschnitte
• Komplett ausgestattete Maschine; Der Anwender kann nach Inbetriebnahme sofort produktiv arbeiten
• EMV Klasse C2
• 2-kanalige Sicherheitskette mit Schnellstop bei Not-Halt
• Umrichter Siemens Sinamics G110M

Funktionsweise halbautomatischer Betrieb

• Schließen des Schraubstocks und Aktivierung des Motors
• Absenken des Sägebügels zum Schneiden
• Anhalten des Motors und Rückkehr des Sägebügels in Ausgangsposition

TECHNISCHE DATEN

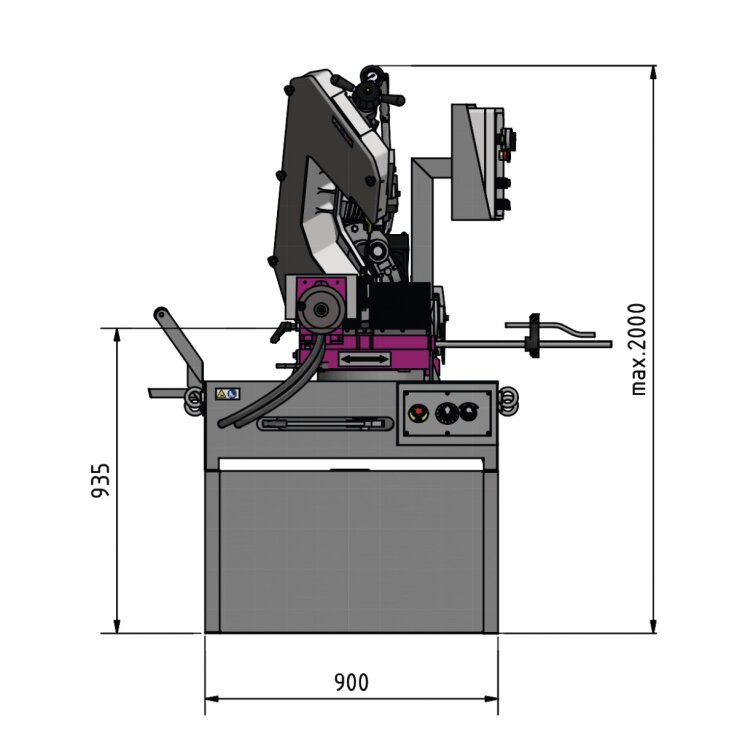

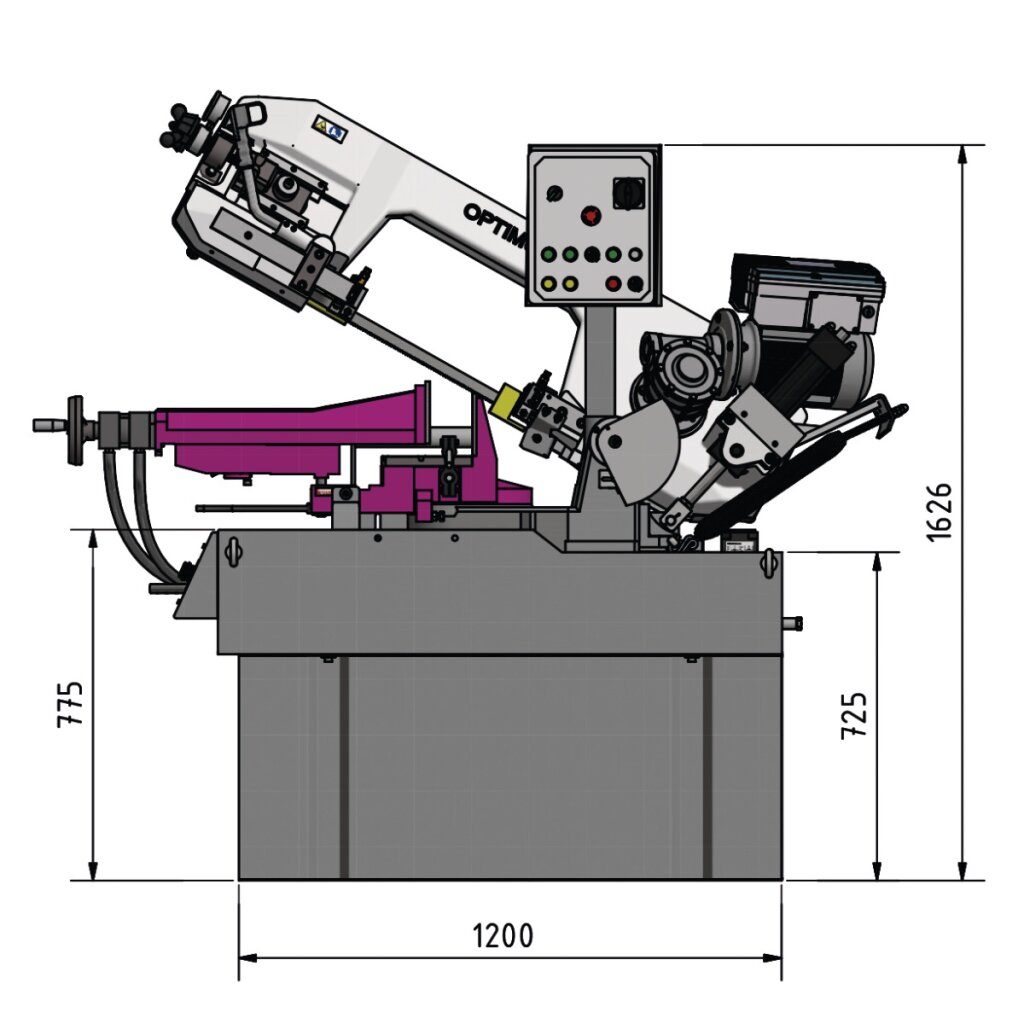

Abmessungen und Gewichte

• Länge (Produkt) ca.: 1935 mm
• Breite/Tiefe (Produkt) ca.: 1425 mm
• Höhe (Produkt) ca.: 1626 mm
• Gewicht (Netto) ca.: 600 kg

Elektrische Daten

• Leistung Antriebsmotor: 2,2 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz
• Motorleistung Hydraulikpumpe: 1,4 kW
• Motorleistung Kühlmittelpumpe: 50 W
• Gesamt Anschlusswert: 3,8 kW

Maschinendaten

• Sägebandgeschwindigkeit(en): 15 – 100 m/min
• Geschwindigkeitsstufen: stufenlos einstellbar
• Sägebandlänge: 2925 mm
• Sägebandbreite: 27 mm
• Sägebanddicke: 0,9 mm
• Schnittwinkel: -45 – +60 °
• Manueller Betrieb: hydraulisch über Drucktaster
• Halbautomatischer Betrieb: automatisch

Schnittbereiche

• Schnittbereich 0° rund (Vollmaterial): 270 mm
• Schnittbereich 0° quadrat (Vollmaterial): 230 mm
• Schnittbereich 0° rechteck stehend (Vollmaterial): 230 x 350 mm
• Schnittbereich -45° rund (Vollmaterial): 230 mm
• Schnittbereich -45° quadrat (Vollmaterial): 170 mm
• Schnittbereich -45° rechteck stehend (Vollmaterial): 140 x 200 mm
• Schnittbereich +45° rund (Vollmaterial): 230 mm
• Schnittbereich +45° quadrat (Vollmaterial): 200 mm
• Schnittbereich +45° rechteck stehend (Vollmaterial): 210 x 220 mm
• Schnittbereich +60° rund (Vollmaterial): 140 mm
• Schnittbereich +60° quadrat (Vollmaterial): 140 mm
• Schnittbereich +60° rechteck stehend (Vollmaterial): 140 x 220 mm

Lieferumfang

• Materialanschlag
• Bi-Metall-Sägeband 4-6 ZpZ M42
• Maschinenunterbau
• Kühlmittelpumpe
