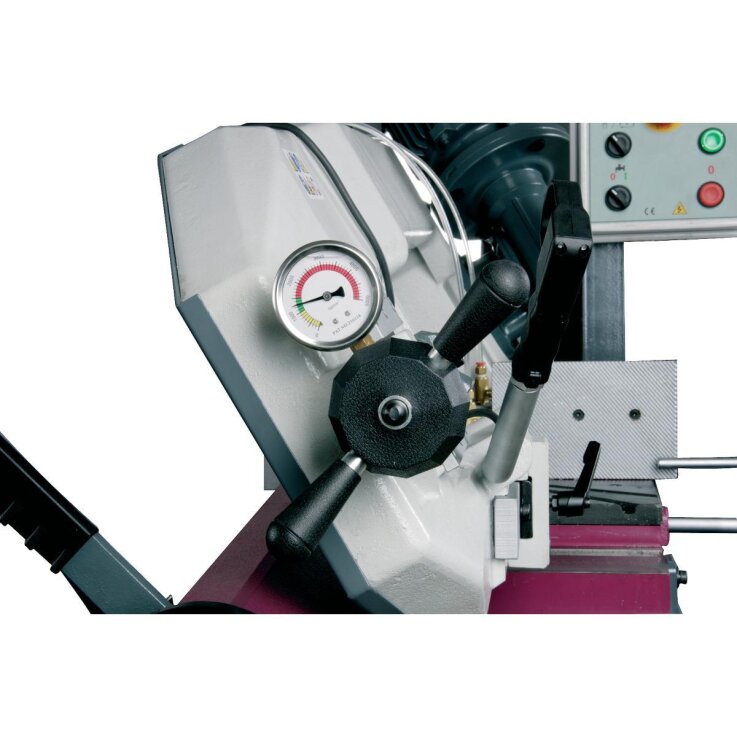

OPTIMUM Doppelgehrungs-Metallbandsäge OPTIsaw SD 500

OPTIMUM Doppelgehrungs-Metallbandsäge OPTIsaw SD 500

mit vielseitigen Einsatzmöglichkeiten im Gewerbe und in der Industrie.

• Schwere Industrieausführung
• Geräuscharmer Lauf
• Hohe Schnittgenauigkeit durch vibrationsfreien Lauf
• Kugelgelagerte Sägebandführung mit Hartmetallplättchen für optimale Schnittergebnisse
• Einfache Einstellung der Absenkgeschwindigkeit mittels Vorschubregelventil im Bedienfeld
• Groß dimensionierter Schnellspannschraubstock seitlich verschiebbar
• Übersichtliches Bedienfeld

TECHNISCHE DATEN

Abmessungen und Gewichte

• Länge (Produkt) ca.: 2122 mm
• Breite/Tiefe (Produkt) ca.: 1046 mm
• Höhe (Produkt) ca.: 1497 mm
• Gewicht (Netto) ca.: 552 kg

Elektrische Daten

• Leistung Antriebsmotor: 2,2 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz
• Motorleistung Kühlmittelpumpe: 100 W
• Gesamt Anschlusswert: 3,8 kW

Maschinendaten

• Sägebandgeschwindigkeit(en): 35 / 70 m/min
• Sägebandlänge: 3770 mm
• Sägebandbreite: 34 mm
• Sägebanddicke: 1,1 mm
• Schnittwinkel: -45 – 60 °
• Vorschub: Hydraulisch über Absenkzylinder
• Heben des Sägebügels: manuell

Schnittbereiche

• Schnittbereich 0° rund (Vollmaterial): 355 mm
• Schnittbereich 0° quadrat (Vollmaterial): 280 mm
• Schnittbereich 0° rechteck stehend (Vollmaterial): 280 x 490 mm
• Schnittbereich -45° rund (Vollmaterial): 290 mm
• Schnittbereich -45° quadrat (Vollmaterial): 250 mm
• Schnittbereich -45° rechteck stehend (Vollmaterial): 250 x 250 mm
• Schnittbereich +45° rund (Vollmaterial): 355 mm
• Schnittbereich +45° quadrat (Vollmaterial): 280 mm
• Schnittbereich +45° rechteck stehend (Vollmaterial): 280 x 340 mm
• Schnittbereich +60° rund (Vollmaterial): 230 mm
• Schnittbereich +60° quadrat (Vollmaterial): 180 mm
• Schnittbereich +60° rechteck stehend (Vollmaterial): 180 x 220 mm

Lieferumfang

• Materialanschlag
• Bi-Metall-Sägeband 4-6 ZpZ M42
• Maschinenunterbau
• Kühlmittelpumpe
