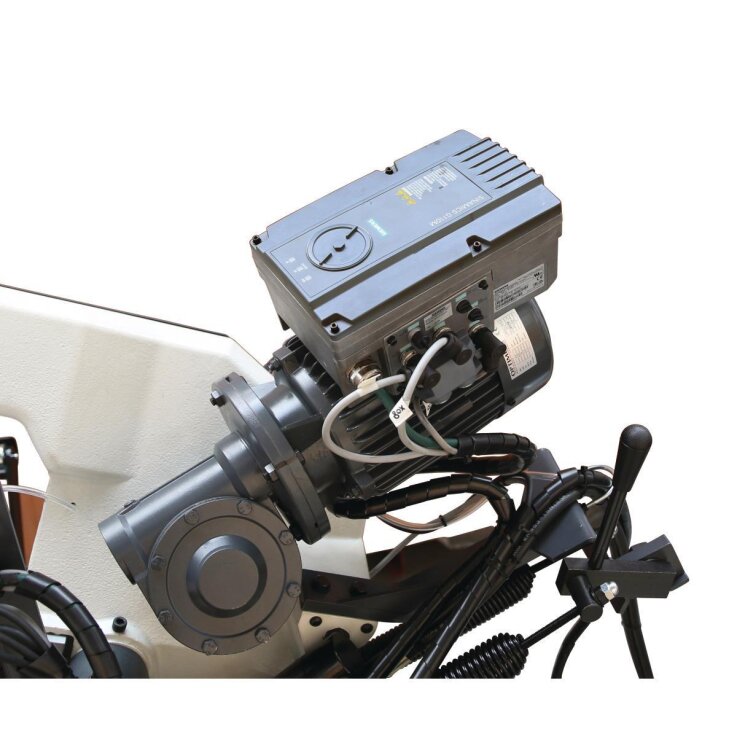

OPTIMUM Metallbandsäge OPTIsaw SD 300V

OPTIMUM Metallbandsäge OPTIsaw SD 300V

Mit Drehteller und Siemens Inverter Antrieb für stufenlos einstellbare Sägeband-Geschwindigkeit.

• Geräuscharmer Lauf
• Schwere Gussausführung
• Hartmetall-Führung
• Hohe Schnittgenauigkeit durch vibrationsfreien Lauf
• Doppelgehrung
• DIN EN 55011: EMV Klasse C2
• Zweikanalige Sicherheitskette mit Schnellstop bei Not-Halt
• Über Frequenzumrichter stufenlos einstellbare Sägeband-Geschwindigkeit
• Kühlmittelpumpe
• Schnellspannschraubstock verstellbar über Handrad. Festspannen des Werkstücks mit handlichem Schnellspannhebel
• Stabiler Maschinenunterbau
• Bedieneinheit erleichtert die Einstellungen der Maschine
• Komplett ausgestattet, wodurch der Anwender nach Inbetriebnahme sofort produktiv arbeiten kann
• Stufenlos einstellbare Sägeband-Geschwindigkeit 15 - 90 m/min

Umrichter

• Siemens Sinamics G110M

TECHNISCHE DATEN

Abmessungen und Gewichte

• Länge (Produkt) ca.: 1680 mm
• Breite/Tiefe (Produkt) ca.: 700 mm
• Höhe (Produkt) ca.: 1600 mm
• Gewicht (Netto) ca.: 335 kg
• Breite/Tiefe max. (Produkt) ca.: 1330 mm
• Höhe max. (Produkt) ca.: 1850 mm

Elektrische Daten

• Leistung Antriebsmotor: 1,5 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz
• Motorleistung Kühlmittelpumpe: 100 W

Maschinendaten

• Sägebandgeschwindigkeit(en): 15 – 90 m/min
• Sägebandlänge: 2750 mm
• Sägebandbreite: 27 mm
• Sägebanddicke: 0,9 mm
• Vorschub: hydraulisch über Absenkzylinder
• Heben des Sägebügels: manuell

Normen und Zulassungen

• EMV-Klasse: C2

Schnittbereiche

• Schnittbereich 0° rund (Vollmaterial): 255 mm
• Schnittbereich 0° quadrat (Vollmaterial): 190 mm
• Schnittbereich 0° rechteck stehend (Vollmaterial): 190 x 310 mm
• Schnittbereich -45° rund (Vollmaterial): 220 mm
• Schnittbereich -45° quadrat (Vollmaterial): 190 mm
• Schnittbereich -45° rechteck stehend (Vollmaterial): 135 x 190 mm
• Schnittbereich -60° rund (Vollmaterial): 135 mm
• Schnittbereich -60° quadrat (Vollmaterial): 135 mm
• Schnittbereich -60° rechteck stehend (Vollmaterial): 135 x 135 mm
• Schnittbereich +45° rund (Vollmaterial): 215 mm
• Schnittbereich +45° quadrat (Vollmaterial): 190 mm
• Schnittbereich +45° rechteck stehend (Vollmaterial): 190 x 200 mm

Lieferumfang

• Materialanschlag
• Bi-Metall-Sägeband
• Maschinenunterbau
• Kühlmittelpumpe
