OPTIMUM Getriebebohrmaschine OPTIdrill B 40GSP

OPTIMUM Getriebebohrmaschine OPTIdrill B 40GSP

Schwere Ausführung mit Gewindeschneideinrichtung.

• Schwere, massive Gussausführung
• Automatische Zahnradschmierung über Ölpumpe
• Hohe Rundlaufgenauigkeit durch gehärtete und geschliffene Hauptspindel
• Präzise gearbeiteter, groß dimensionierter Bohrtisch mit diagonal verlaufenden T-Nuten und umlaufender Kühlwasserrinne
• Integrierter Austreiber für einen leichten Werkzeugwechsel
• Kühlmitteleinrichtung und Spänefilter nach Maschinenrichtlinie
• Dickwandige Gusssäule für hohe Kraftaufnahme und Stabilität
• Massive Grundplatte, groß dimensioniert, extrem stabil

OPTIdrill B 40GSM

• Elektrischer Pinolenvorschub

OPTIdrill B 40GSP

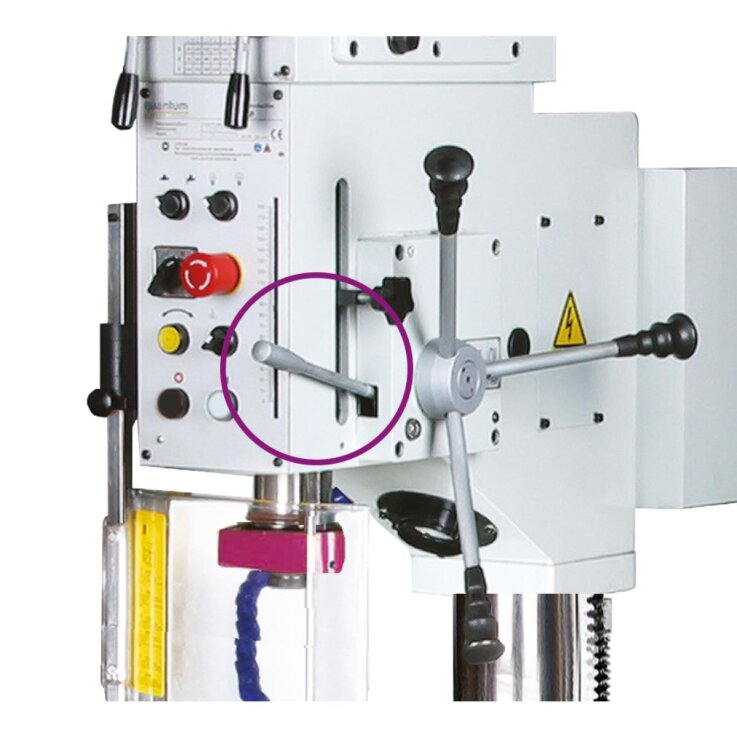

• Manueller Pinolenvorschub

TECHNISCHE DATEN

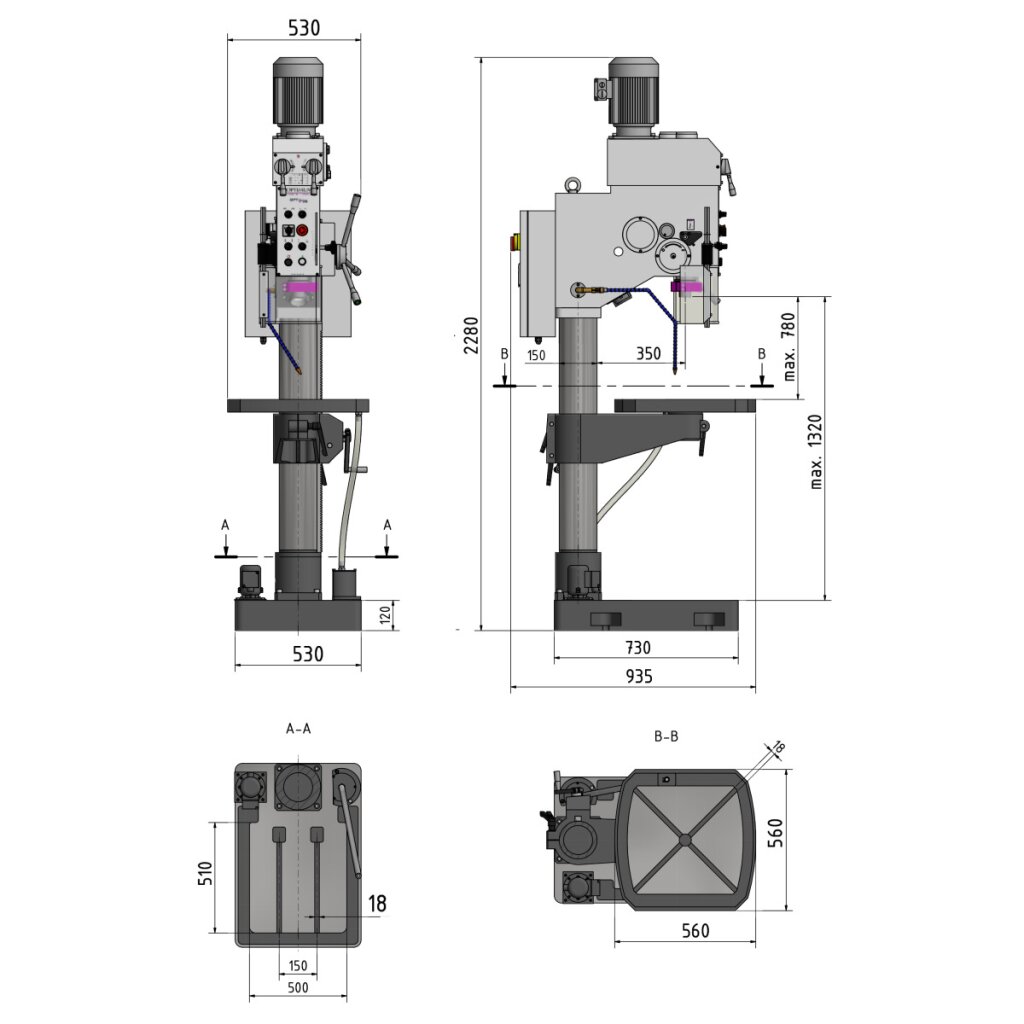

Abmessungen und Gewichte

• Säulendurchmesser: 150 mm
• Länge (Produkt) ca: .935 mm
• Breite/Tiefe (Produkt) ca.: 530 m
• Höhe (Produkt) ca.: 2280 mm
• Gewicht (Netto) ca.: 465 kg

Bohrleistung

• Bohrleistung Stahl (S235JR): 35 mm
• Dauerbohrleistung Stahl (S235JR): 30 mm
• Gewindeschneiden Stahl (S235JR): M 24

Bohrtisch

• Bohrtisch Arbeitsfläche Länge: 560 mm
• Bohrtisch Arbeitsfläche Breite: 560 mm
• Bohrtisch Art der T-Nuten: diagonal
• Bohrtisch T-Nuten Größe: 18 mm
• Bohrtisch T-Nuten Anzahl: 2
• Bohrtischdrehung: ± 90 °
• Traglast Bohrtisch: 250 kg
• Abstand Spindel - Bohrtisch max.: 780 mm

Drehzahlbereich

• Drehzahlbereich: 50 – 1450 min¯¹
• Anzahl der Drehzahlbereiche: 18 Stufen

Elektrische Daten

• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Maschinenfuß

• Abstand Spindel - Maschinenfuß max.: 1320 mm
• Maschinenfuß Arbeitsfläche Länge: 510 mm
• Maschinenfuß Arbeitsfläche Breite: 500 mm
• Maschinenfuß T-Nuten Größe: 18 mm
• Maschinenfuß T-Nuten Anzahl: 2
• Maschinenfuß T-Nuten Abstand: 150 mm

Spindel

• Pinolenhub: 180 mm
• Spindelaufnahme: MK 4
• Ausladung: 350 mm
• Geschwindigkeit Pinolenvorschub: 0,1 / 0,2 mm/U
• Geschwindigkeitsstufen Pinolenvorschub: 2 Stufen

Motor(en)

• Antriebsleistung Spindelmotor: 0,85 / 1,5 kW
• Kühlmittelpumpe Leistung Antriebsmotor: 40 W

Lieferumfang

• Schnellspannbohrfutter 1 - 16 mm
• Morsekonus MK 4/B16
