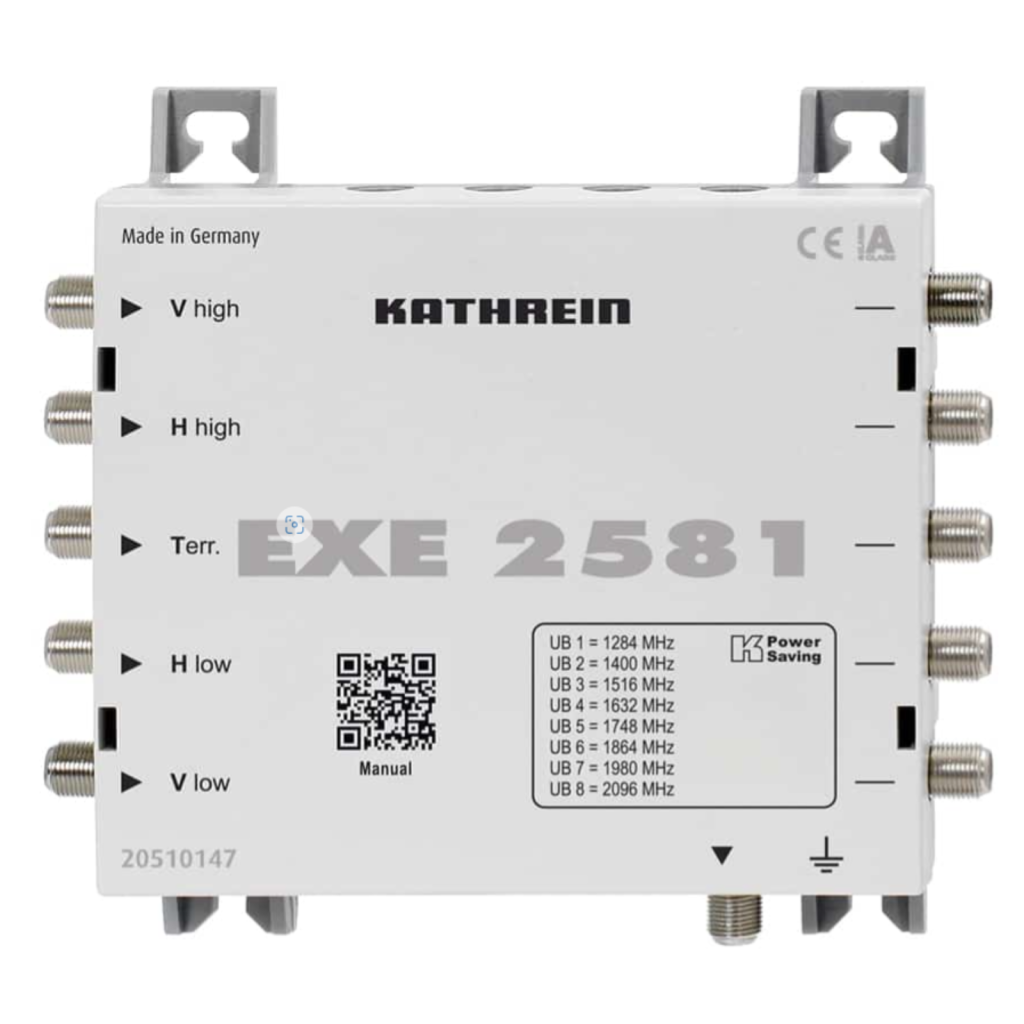

KATHREIN EXE 2581 Einkabel-Multischalter

KATHREIN EXE 2581 Einkabel-Multischalter

Der KATHREIN EXE 2581 Einkabel-Multischalter ist die perfekte Lösung für alle, die mehrere Satelliten-Receiver an nur einer Satelliten-Zuleitung betreiben möchten. Mit diesem Multischalter können Sie bis zu acht verschiedene Receiver an nur einer Zuleitung betreiben, ohne dass es zu Signalverlusten oder Qualitätsminderungen kommt.

Der Multischalter ist besonders einfach zu installieren und zu bedienen. Er verfügt über acht Ausgänge, an denen Sie Ihre Receiver anschließen können. Dabei ist es egal, ob Sie digitale oder analoge Receiver verwenden. Der Multischalter ist kompatibel mit allen gängigen Satelliten-Systemen und bietet eine hervorragende Signalqualität.

• Kaskadierfähiger Einkabel-Multischalter zur Verteilung von Sat-ZF-Signalen (vier SAT-Ebenen) und terrestrischen Signalen über ein Kabel auf bis zu acht Receiver
• Userbandfrequenzen kompatibel zu früheren Kathrein-Modellen
• Einkabelbefehlssatz EN 50494 und der neue, erweiterte Befehlssatz EN 50607 (SCD 2) werden unterstützt
• Die integrierte AGC (Automatic Gain Control) sorgt für einen konstanten Ausgangspegel der Sat-ZF-Signale und für mehr Reserve in der Verteilung
• Multi-Tunergeräte, z. B. UFSconnect 926, können mit einer Vielzahl von Userbändern auf einer Niederführung versorgt werden
• PIN-Code: Schutz der Teilnehmerfrequenz vor Zugriff eines anderen Teilnehmers. Eine wohnungsübergreifende Installation ist dadurch möglich
• Es können bis zu acht Multischalter kaskadiert werden
• Durch das Stromsparkonzept verbraucht der Multischalter keinen Strom, wenn alle Empfänger ausgeschaltet sind. Ist Kathrein Power Saving aktiv, wird zusätzlich die Versorgung des LNBs abgeschaltet
• QR-Code
• Für die Innenmontage
• Durchgangsmultischalter zur Anlagenerweiterung um einen Einkabelanschluss mit 8 Userbändern
• Kathrein-Power-Saving: Sobald kein Receiver mehr aktiv ist, erfolgt eine Signalisierung an den End- Multischalter über den Stamm vertikal low, der dann die LNB-Spannungsversorgung abschaltet.

Technische Daten

• Teilnehmeranschlüsse: 1 x 8
• Eingänge: 1 x terrestrisch/4 x Sat-ZF
• Durchgangsdämpfung: 1,5/1-2 dB
• Anschlussdämpfung (terrestrisch): 11 dB
• Entkopplung horizontal → vertikal: 35 dB
• Entkopplung Stamm: 40 dB
• Schutzart: IP 30
• Max. Stromaufnahme über den Teilnehmeranschluss: 240 mA
• Eingangspegel Sat: 60 – 90 dBµV
• Frequenzbereich: 5 – 862/950 – 2150 MHz
• Zul. Versorgungsspannung am Teilnehmer-Ausgang: 12 – 14 V
• Max. zul. Spannung am Teilnehmeranschluss: 19 V
• Ausgangspegel Sat (AGC): 92 dBµV
• Teilnehmer-Frequenz/Userband Receiver 1 Receiver 2 Receiver 3 Receiver 4 Receiver 5 Receiver 6 Receiver 7 Receiver 8: 1284/1 1400/2 1516/3 1632/4 1748/5 1864/6 1980/7 2096/8 MHz
• Anschlüsse: F-Connectoren
• Zulässige Umgebungstemperatur: -20 bis +55 °C
