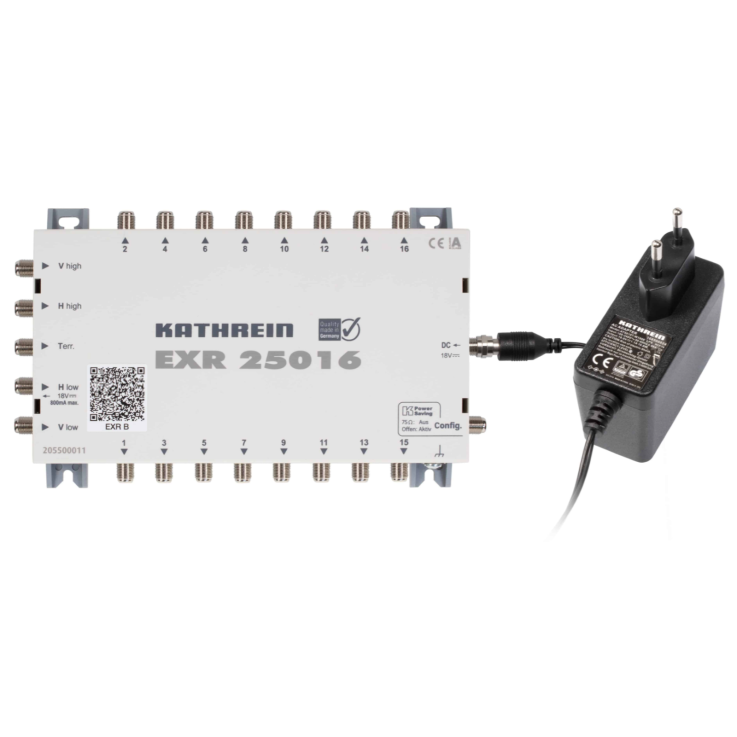

KATHREIN EXR 25016 Kaskaden-Multischalter

KATHREIN EXR 25016 Kaskaden-Multischalter

Der KATHREIN EXR 25016 Kaskaden-Multischalter ist ein professioneller 16-fach Multischalter, der speziell für den Einsatz in Satellitenanlagen konzipiert wurde. Er ermöglicht den Anschluss von bis zu 16 Teilnehmern an eine Satellitenanlage und sorgt für eine optimale Verteilung des Signals. Dank seiner ausgezeichneten Verarbeitungsqualität und seiner robusten Bauweise ist er besonders langlebig und zuverlässig.

Der EXR 25016 verfügt über eine Kaskadenfunktion, die es Ihnen ermöglicht, mehrere Multischalter miteinander zu verbinden und somit eine noch größere Anzahl von Teilnehmern anzuschließen. Diese Funktion ist besonders praktisch, wenn Sie eine größere Satellitenanlage betreiben oder mehrere Satelliten empfangen möchten.

• Kaskadierfähiger Multischalter zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf viele Receiver
• Multischalter für 16 Anschlüsse mit externem Netzteil NCF 18
• Je Receiver ist nur eine Leitung notwendig (für Twin-Receiver zwei Leitungen)
• Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver
• Umschaltung erfolgt über das Koaxialkabel mit 14/18 V und 0/22 kHz-Signalfrequenz
• Integrierter Verstärker für geringe Anschlussdämpfungen im Sat-Bereich
• Preemphase zum Entzerren der Kabeldämpfung integriert
• Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich
• Terrestrischer Bereich: 5-862 MHz passiv
• Hohe Entkopplung zwischen den Ausgängen
• Für die Innenmontage
• Es können bis zu sechs Geräte kaskadiert werden
• Kathrein-Power-Saving:
• Sobald kein Receiver mehr aktiv ist, erfolgt eine Signalisierung an den End-Multischalter über den Stamm vertikal low, der dann die LNB-Spannungsversorgung abschaltet

Technische Daten

• Teilnehmeranschlüsse: 16
• Eingänge: 1 x terr. | 4 x Sat-ZF
• Frequenzbereiche: 5 – 862 MHz | 950 – 2150 MHz
• Anschlussdämpfung Teilnehmer 1 – 8 : 14 → 16 dB | 5 → 1 dB
• Anschlussdämpfung Teilnehmer 9 – 16 : 18 → 21 dB | 5 → 1 dB
• Entkopplung horizontal → vertikal: 25 dB
• Entkopplung Teilnehmer: 40 / 25 dB
• Entkopplung Stamm: 40 dB
• Max. Ausgangspegel : 109 dBµV
• Steuerung Eingang vert./horiz.: 12 – 14 V | 16 – 19 V
• Steuerung Low-/High-Band: 0/22 kHz
• Stromaufnahme/Teilnehmer: 20 mA<
• Schutzart: IP 30
• Max. zulässiger Fernspeisestrom pro Stamm: 800 mA
• Anschlüsse: F-Connectoren
• Zulässige Umgebungstemperatur: -20 bis +55 °C
