OPTIMUM Präzisions-Bohr-Fräsmaschine OPTImill MH 50G
Universelle Präzisions-Bohr-Fräsmaschinen mit Schaltgetriebe und elektrischer Z-Achsenverstellung.
MH 50V mit elektronisch regelbarem Antrieb.

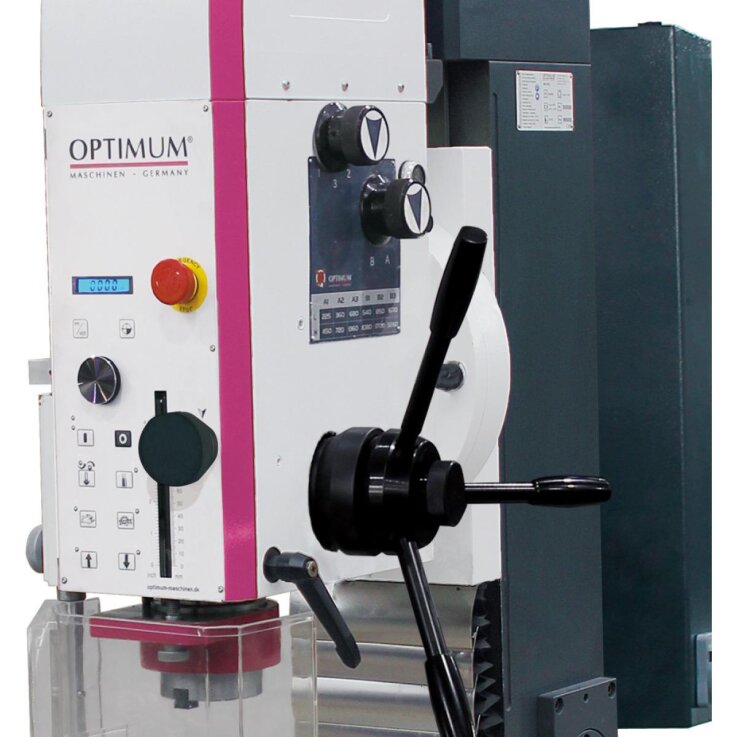

Bedieneinheit mit schmutz- und wasserresistenter Folientastatur.
- Bedienpanel mit bedienerfreundlicher, schmutz- und wasserresistenter Folientastatur
- Gut ablesbares digitales Display
- Leicht ablesbare Pinolenanzeige im Fräskopf
- Bohrtiefenanschlag
- Rechts-/Linkslauf
- Gewindeschneidmodus
- Drehdrucktaster im Bedienpanel zum Einstellen von Bohrtiefe wahlweise in mm oder inch und Nullpunkt
- Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
- Schwere, stabile und massive Säule aus hochwertigem Grauguss mit geschliffener und geschabter Schwalbenschwanzführung für hohe Stabilität und Präzision

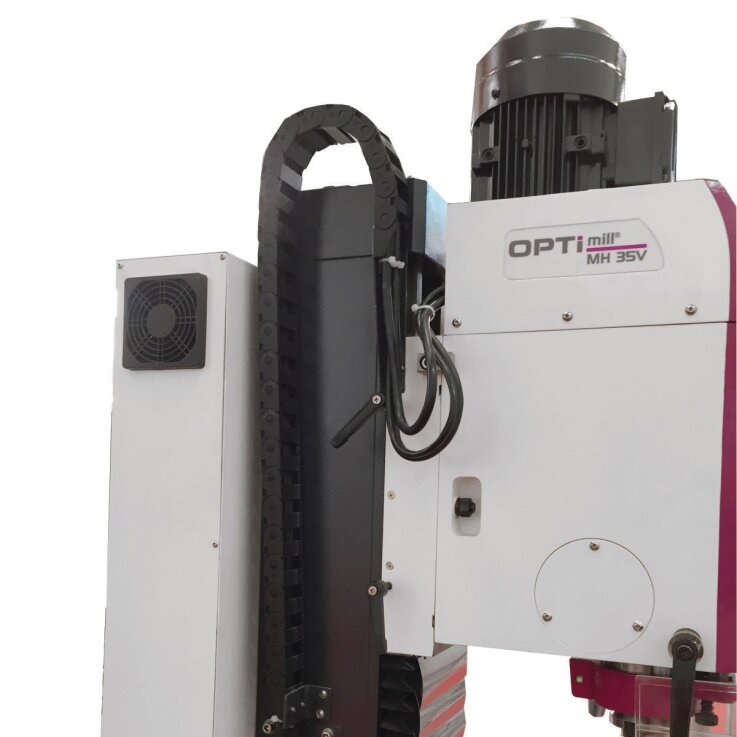

- Z-Achse mit Lamellen-Schutzabdeckung aus Edelstahl
- Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten
- Optionaler, massiver, schwerer Stahlunterbau sorgt für Stabilität
MH 50G:
- Zweistufiger Qualitäts-Industrie-Elektromotor
TECHNISCHE DATEN

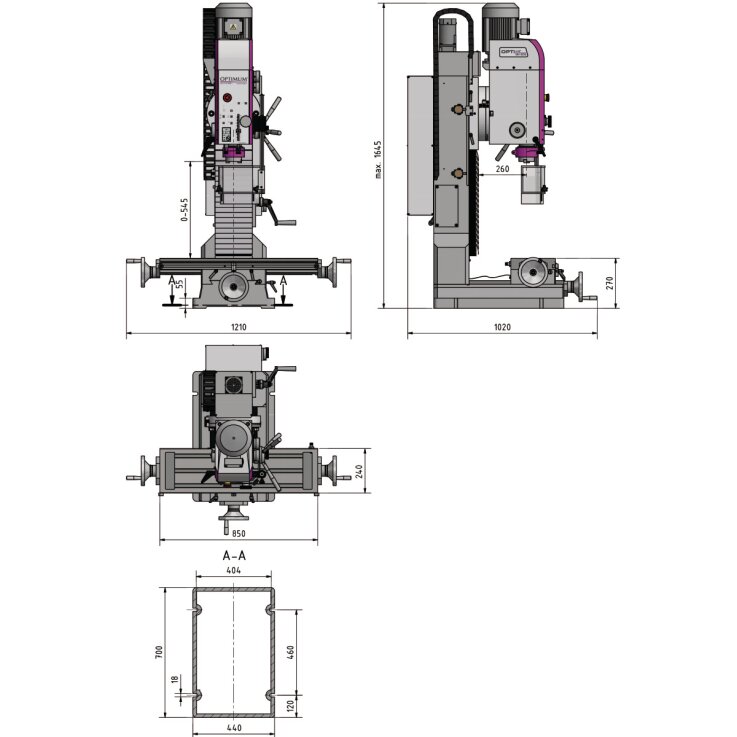

Abmessungen und Gewichte
- Länge (Produkt) ca.: 1210 mm
- Breite/Tiefe (Produkt) ca.: 1020 mm
- Höhe (Produkt) ca.: 1645 mm
- Gewicht (Netto) ca.: 518 kg
Bohr-Fräsleistung
- Messerkopfgröße max.: 80 mm
- Bohrleistung Stahl (S235JR): 38 mm
- Dauerbohrleistung Stahl (S235JR): 32 mm
- Schaftfräsergröße max.: 32 mm
Elektrische Daten
- Leistung Antriebsmotor: 1,5 / 2,2 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
Frästisch horizontal
- Horizontalfrästisch Länge: 850 mm
- Horizontalfrästisch Breite: 240 mm
- Abstand Vertikalspindel - Horizontalfrästisch max.: 545 mm
- Horizontalfrästisch T-Nuten Größe: 18 mm
- Horizontalfrästisch T-Nuten Anzahl: 3
- Horizontalfrästisch T-Nuten Abstand: 80 mm
- Horizontalfrästisch Traglast max.: 175 kg
Verfahrweg
- Verfahrweg X-Achse manuell: 520 mm
- Verfahrweg Y-Achse manuell: 260 mm
- Verfahrweg Z-Achse manuell: 465 mm
- Verfahrweg Z-Achse automatisch: 385 mm
Vertikalspindel
- Vertikalspindel Ausladung: 260 mm

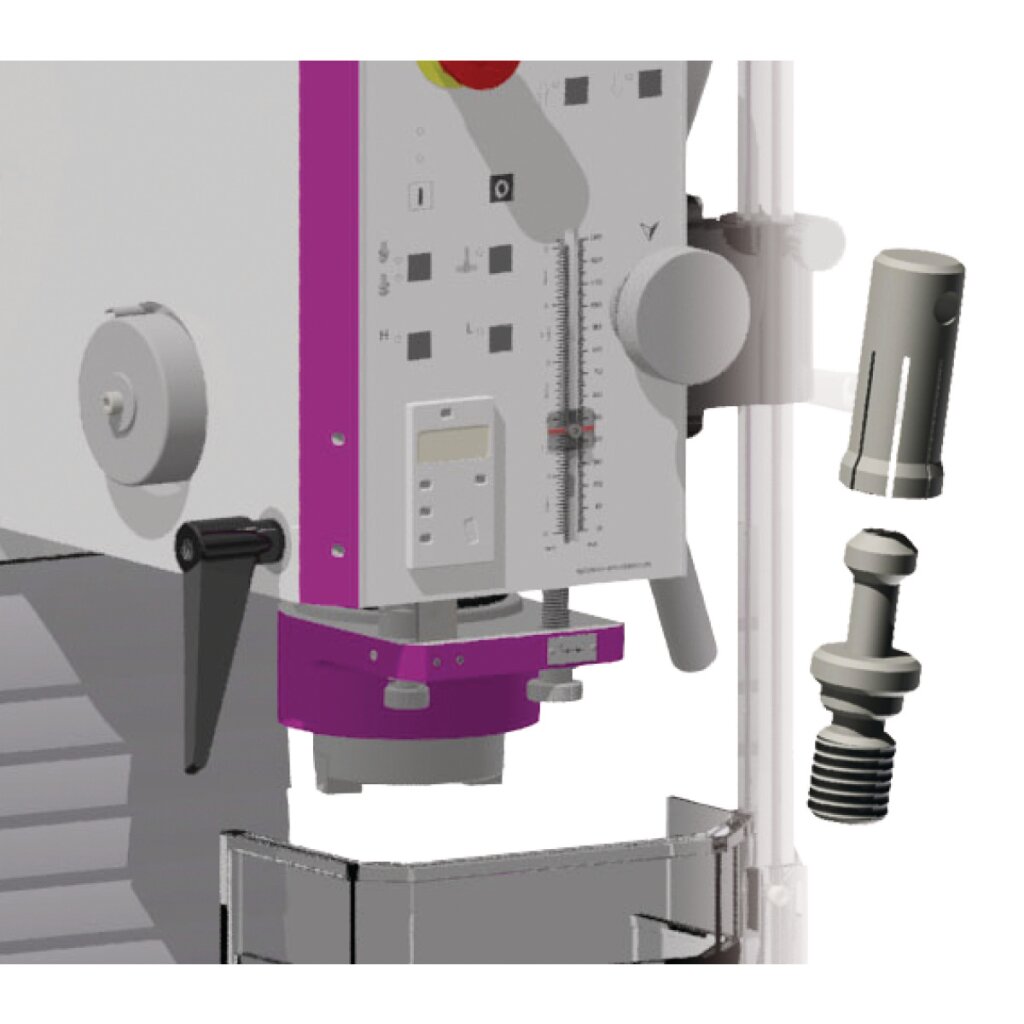

- Vertikalspindel Spindelaufnahme: BT 40
- Vertikalspindel Drehzahlbereich: 225 – 3260 min¯¹
- Vertikalspindel Drehbereich Fräskopf Z - X Ebene: ± 30 °
- Vertikalspindel Anzahl der Drehzahlbereiche: 2 x 6
- Vertikalspindel Pinolendurchmesser: 80 mm
- Vertikalspindel Pinolenhub: 115 mm
Lieferumfang
- Bedienwerkzeug
Hersteller: | Optimum |
Kategorie: | Alle Kategorien |
Artikelnummer: | TWD-1000030173 |
GTIN: | 4030635032585 |
Netzfrequenz: | 50 Hz |
Anschlussspannung: | 400 V |
Hersteller: | Optimum |
Metallbearbeitungsmaschinen: | Fräsmaschine |
Artikelgewicht: | 518,00 kg |
Abmessungen ( Länge × Breite × Höhe ): | 121,00 × 102,00 × 164,50 cm |
