OPTIMUM Doppelgehrungs-Metallbandsäge OPTIsaw SD 500AV

OPTIMUM Doppelgehrungs-Metallbandsäge OPTIsaw SD 500AV

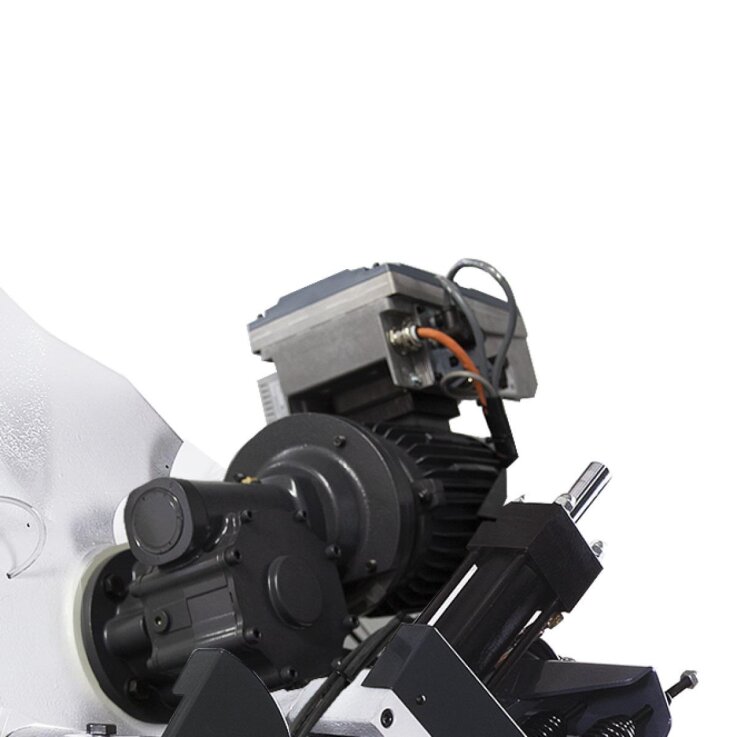

Halbautomatisch. Mit Siemens Inverter-Vario-Antrieb. Vielseitige Einsatzmöglichkeiten im Gewerbe und Industrie mit einer Schnittkapazität bis zu 490 mm.

• Schwere Industrieausführung
• Geräuscharmer Lauf
• Manueller oder halbautomatischer Betrieb
• Stufenlos einstellbare Sägeband-Geschwindigkeit von 20-80 m/min
• Hohe Schnittgenauigkeit durch vibrationsfreien Lauf
• Kugelgelagerte Sägebandführung mit Hartmetallplättchen für optimale Schnittergebnisse
• Einfache Einstellung der Absenkgeschwindigkeit mittels Vorschubregelventil im Bedienfeld
• Groß dimensionierter, hydraulischer Schnellspannschraubstock, selbstschließend, seitlich verschiebbar

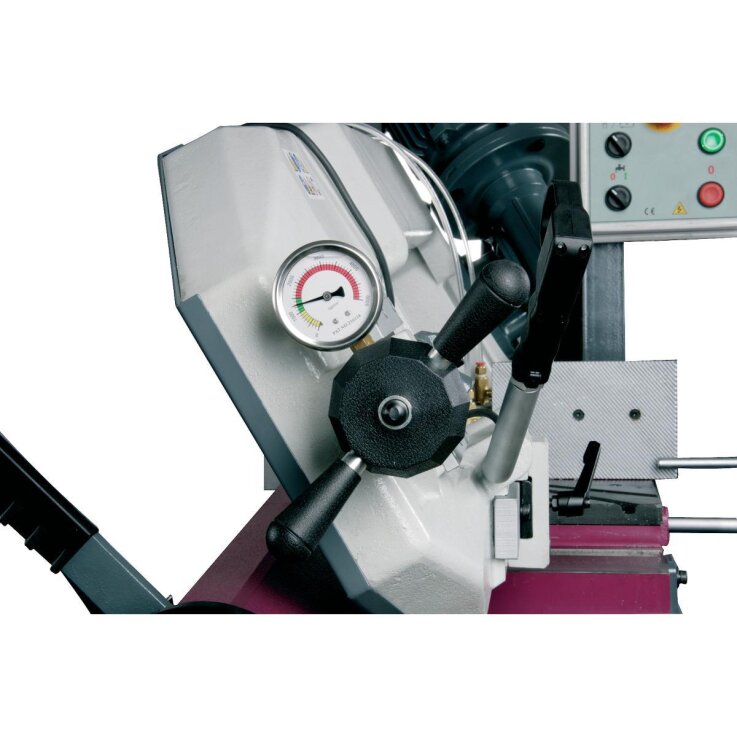

• Manometer für die richtige Sägebandspannung
• Übersichtliches Bedienfeld

Funktionsweise halbautomatischer Betrieb

• Schließen des Schraubstocks und Aktivierung des Motors
• Absenken des Sägebügels zum Schneiden
• Anhalten des Motors und Rückkehr des Sägebügels in Ausgangsposition

TECHNISCHE DATEN

Abmessungen und Gewichte

• Länge (Produkt) ca.: 2129 mm
• Breite/Tiefe (Produkt) ca.: 1046 mm
• Höhe (Produkt) ca.: 1687 mm
• Gewicht (Netto) ca.: 645 kg

Elektrische Daten

• Leistung Antriebsmotor: 3 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz
• Motorleistung Hydraulikpumpe: 1,4 kW
• Motorleistung Kühlmittelpumpe: 100 W
• Gesamt Anschlusswert: 3,8 kW

Maschinendaten

• Sägebandgeschwindigkeit(en): 20 – 80 m/min
• Sägebandlänge: 3770 mm
• Sägebandbreite: 34 mm
• Sägebanddicke: 1,1 mm
• Schnittwinkel: -45 – 60 °
• Manueller Betrieb: hydraulisch über Drucktaster
• Halbautomatischer Betrieb: automatisch

Schnittbereiche

• Schnittbereich 0° rund (Vollmaterial): 355 mm
• Schnittbereich 0° quadrat (Vollmaterial): 300 mm
• Schnittbereich 0° rechteck stehend (Vollmaterial): 300 x 490 mm
• Schnittbereich -45° rund (Vollmaterial): 290 mm
• Schnittbereich -45° quadrat (Vollmaterial): 250 mm
• Schnittbereich -45° rechteck stehend (Vollmaterial): 250 x 250 mm
• Schnittbereich +45° rund (Vollmaterial): 350 mm
• Schnittbereich +45° quadrat (Vollmaterial): 290 mm
• Schnittbereich +45° rechteck stehend (Vollmaterial): 290 x 340 mm
• Schnittbereich +60° rund (Vollmaterial): 230 mm
• Schnittbereich +60° quadrat (Vollmaterial): 180 mm
• Schnittbereich +60° rechteck stehend (Vollmaterial): 180 x 220 mm

Lieferumfang

• Materialanschlag
• Bi-Metall-Sägeband 4-6 ZpZ M42
• Maschinenunterbau
• Kühlmittelpumpe
